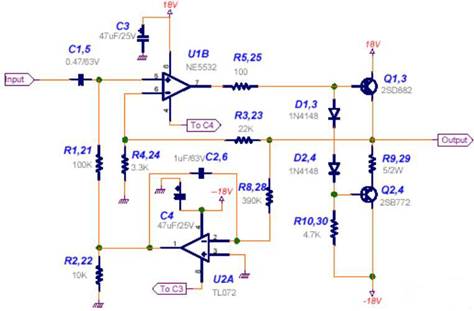

【導讀】學習模擬電子技術基礎，和電子技術相關領域的朋友，在學習構建功率放大器電路時最常見的電子元器件就是三極管和場效應管（MOS管）了。那么三極管和MOS管有哪些聯系和區別呢？在構建功率放大器電路時我們要怎么選擇呢？
學習模擬電子技術基礎，和電子技術相關領域的朋友，在學習構建功率放大器電路時最常見的電子元器件就是三極管和場效應管（MOS管）了。那么三極管和MOS管有哪些聯系和區別呢？在構建功率放大器電路時我們要怎么選擇呢？
首先我們明確一下二者的概念
三極管：全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件，其作用是把微弱信號放大成幅度值較大的電信號， 也用作無觸點開關。
場效應管（MOS管）：是場效應管的一種，是利用控制輸入回路的電場效應來控制輸出回路電流的一種半導體器件。

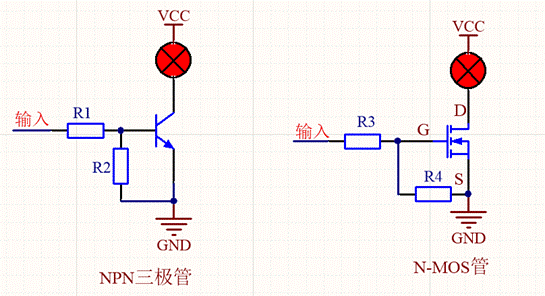

二者具有以下區別：
1、從結構來講，MOS管有一個金屬柵極、一個絕緣層和一個半導體底座，而三極管有一個集電極、一個基極和一個發射極。MOS管是一個四極器件，而三極管是一個三極器件；
2、從控制方式來講，MOS管通過在柵極和底座之間施加電場來控制電流， 而三極管則是通過在基極和發射極之間施加電流來控制電流；
3、從輸入電阻來講，MOS管的輸入電阻很高， 通常在數兆歐姆到數百兆歐姆之間，而三極管的輸入電阻相對較低，通常在幾千歐姆到幾十萬歐姆之間；
4、從輸入電容來講，MOS管的輸出電容較小，通常在幾皮法到幾納法之間，而三極管的輸出電容較大，通常在幾十皮法到幾百皮法之間；
5、從開關速度來講，MOS管具有更快的開關速度和更小的開關損耗， 這使它們?cè)诟哳l應用中更為常見。三極管的開關速度較慢，但在低頻和功率應用中具有優勢；
6、從噪聲來講，MOS管的噪聲水平通常比三極管低；
7、從電壓容忍度來講，電壓容忍度: MOS管的電壓容忍度比三極管高；
8、從可靠性來講，可靠性: MOS管在高溫環境下具有較好的穩定性，而三極管則在高溫環境下容易損壞。
在功率放大器電路中應用的三極管和場效應管（MOS管）因?yàn)槠渲圃旃に嚥煌?，相同制造價格下，其擊DS極擊穿電壓普遍比三極管高，所以現在的功率放大器開關電源大部分都使用場效應管做開關管。還有一類開關特性更好的器件IGBT，它結合了三極管和場效應管的優點，使用在更高的功率和更高的電壓下，比如電磁爐。
