R5050DNZ0C9:羅姆推出低導通電阻的高耐壓功率MOSFET

發布時間:2012-03-02

產品特性:

  • 業內頂級的低導通電阻
  • 采用散熱性卓越的TO247PLUS封裝
  • 利用了Si深蝕刻技術的超結結構
  • 導通電阻降低47%

適用范圍:

  • 面向太陽能發電的功率調節器市場


日本知名半導體制造商羅姆株式會社(總部:日本京都市)面向太陽能發電的功率調節器市場,開發出實現了業內頂級低導通電阻的高耐壓功率MOSFET“R5050DNZ0C9”(500V/50A/typ,34mΩmax45mΩ)。

本產品采用散熱性卓越的TO247PLUS封裝,于2011年9月中旬開始提供樣品,并已于2011年12月份開始投入量產。

隨著節能趨勢漸行漸強,作為可再生能源的代表,太陽能發電市場規模不斷擴大。其功率調節器領域,正在努力通過電源轉換效率的改善實現節電,因此對實現更低損耗的功率MOSFET的需求不斷高漲。羅姆此前也一直利用多層外延生長方式,為客戶提供多層縱向pn結的超結結構的功率MOSFET,持續為高效化作出了貢獻。但是,由于這種方式的制造工序復雜,因此具有難于微細化和提高生產性能的課題。

此次,羅姆采用縱向p層一次成型的Si深蝕刻技術,通過微細化及雜質濃度的優化,與傳統產品相比,將導通電阻成功降低了約47%。此產品不僅非常適合低導通電阻容易體現出來的轉換器部分,而且與羅姆制造的快速恢復二極管或SiC肖特基勢壘二極管等相組合,還可應用于逆變器。由于可以大幅降低電源轉換時的損耗,因此將會大大有助于提高太陽能發電的效率。另外,為了適用于更多種類的電路方式,羅姆在采用本技術進一步完善高耐壓產品線的同時,還將不斷擴充“PrestoMOS™”系列。

羅姆今后也會繼續利用獨創的先進工藝加工技術,不斷推進滿足顧客需求的前瞻性晶體管產品的開發。

<高耐壓功率MOSFET“R5050DNZ0C9”的主要特點>

1) 業內頂級的低導通電阻
2) 具有卓越散熱性能的TO247PLUS封裝

<利用了Si深蝕刻技術的超結結構>

采用縱向p層一次成型的Si深蝕刻技術。
不僅可簡化工序,而且適合微細化。

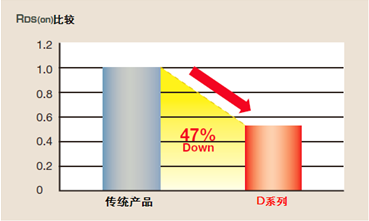

<導通電阻降低47%>

※以傳統產品為“1”為例
