1 新能源汽車分類

在新能源汽車分類中，“弱混、強混”與“串聯、并聯”不同分類方法令非業內人士感到困惑，其實這些名稱是從不同角度給出的解釋、并不矛盾。

1.1消費者角度

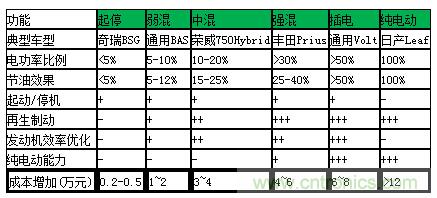

消費者角度通常按照混合度進行劃分，可分為起停、弱混、中混、強混、插電和純電動，節油效果和成本增等指標加如表1所示。表中“-”表示無此功能或較弱、“+”個數越多表示效果越好，從表中可以看出隨著節油效果改善、成本增加也較多。

1.2技術角度

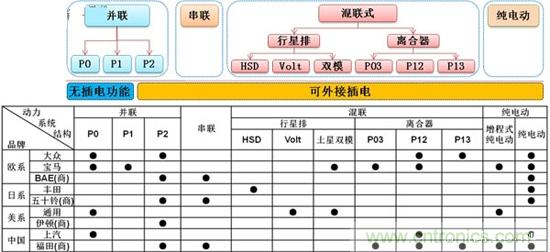

技術角度由簡到繁分為純電動、串聯混合動力、并聯混合動力及混聯混合動力，具體如圖1所示。其中P0表示BSG（Belt starter generator，帶傳動啟停裝置）系統，P1代表ISG（Integrated starter generator，啟動機和發電機一體化裝置）系統、電機處于發動機和離合器之間，P2中電機處于離合器和變速器輸入端之間，P3表示電機處于變速器輸出端或布置于后軸，P03表示P0和P3的組合。

從統計表中可以看出，各種結構在國內外乘用或商用車中均得到廣泛應用，相對來說P2在歐洲比較流行，行星排結構在日系和美系車輛中占主導地位，P03等組合結構在四驅車輛中應用較為普遍、歐藍德和標致3008均已實現量產。新能源車型選擇應綜合考慮結構復雜性、節油效果和成本增加，例如由通用、克萊斯勒和寶馬聯合開發的三行星排雙模系統，盡管節油效果較好，但由于結構復雜且成本較高，近十年間的市場表現不盡如人意。
[page]
2 新能源汽車模塊規劃

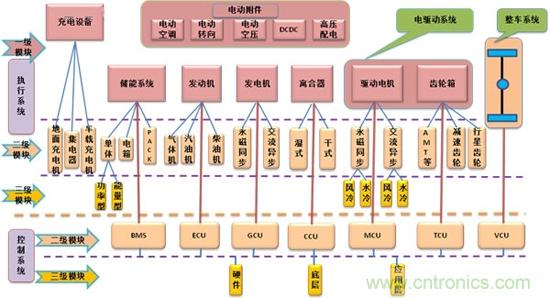

盡管新能源汽車分類復雜，但其中共用的模塊較多，在開發過程中可采用模塊化方法，共享平臺、提高開發速度。總體上講，整個新能源汽車可分為三級模塊體系、如圖2所示，一級模塊主要是指執行系統，包括充電設備、電動附件、儲能系統、發動機、發電機、離合器、驅動電機和齒輪箱。二級模塊分為執行系統和控制系統兩部分，執行部分包括充電設備的地面充電機、集電器和車載充電機，儲能系統的單體、電箱和PACK，發動機部分的氣體機、汽油機和柴油機，發電機的永磁同步和交流異步，離合器中的干式和濕式，驅動電機的永磁同步和交流異步，齒輪箱部分的有級式自動變速器（包括AMT、AT和DCT等）、行星排和減速齒輪。

二級模塊的控制系統包括BMS、ECU、GCU、CCU、MCU、TCU和VCU，分別表示電池管理系統、發動機電子控制單元、發電機控制器、離合器控制單元、電機控制器、變速器控制系統和整車控制器。三級模塊體系中，包括電池單體的功率型和能量型，永磁和異步電機的水冷和風冷形式，控制系統的三級模塊主要包括硬件、底層和應用層軟件。

根據功能和控制的相似性，三級模塊體系的部分模塊可組成純電動（含增程式）、插電并聯混動和插電混聯混動三種平臺架構，例如純電動（含增程式）由充電設備、電動附件、儲能系統、驅動電機和齒輪箱組成。各平臺模塊的通用性較強，采用平臺和模塊的開發方法，可共享核心部件資源，提升新能源系統的安全性和可靠性，縮短周期、降低研發及采購成本。

3 新能源汽車三大核心技術

在三級模塊體系和平臺架構中，整車控制器（VCU）、電機控制器（MCU）和電池管理系統（BMS）是最重要的核心技術，對整車的動力性、經濟性、可靠性和安全性等有著重要影響。

3.1VCU

VCU是實現整車控制決策的核心電子控制單元，一般僅新能源汽車配備、傳統燃油車無需該裝置。VCU通過采集油門踏板、擋位、剎車踏板等信號來判斷駕駛員的駕駛意圖；通過監測車輛狀態（車速、溫度等）信息，由VCU判斷處理后，向動力系統、動力電池系統發送車輛的運行狀態控制指令，同時控制車載附件電力系統的工作模式；VCU具有整車系統故障診斷保護與存儲功能。

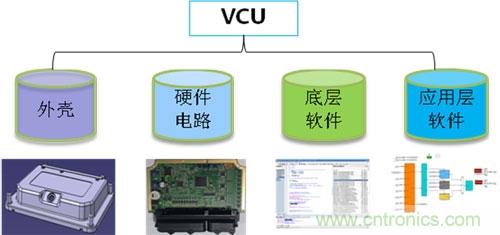

圖3為VCU的結構組成，共包括外殼、硬件電路、底層軟件和應用層軟件，硬件電路、底層軟件和應用層軟件是VCU的關鍵核心技術。


VCU硬件采用標準化核心模塊電路（ 32位主處理器、電源、存儲器、CAN ）和VCU專用電路（傳感器采集等）設計；其中標準化核心模塊電路可移植應用在MCU和BMS，平臺化硬件將具有非常好的可移植性和擴展性。隨著汽車級處理器技術的發展，VCU從基于16位向32位處理器芯片逐步過渡，32位已成為業界的主流產品。

底層軟件以AUTOSAR汽車軟件開放式系統架構為標準，達到電子控制單元（ECU）開發共平臺的發展目標，支持新能源汽車不同的控制系統；模塊化軟件組件以軟件復用為目標，以有效提高軟件質量、縮短軟件開發周期。

應用層軟件按照V型開發流程、基于模型開發完成，有利于團隊協作和平臺拓展；采用快速原型工具和模型在環（MIL）工具對軟件模型進行驗證，加快開發速度；策略文檔和軟件模型均采用專用版本工具進行管理，增強可追溯性；駕駛員轉矩解析、換擋規律、模式切換、轉矩分配和故障診斷策略等是應用層的關鍵技術，對車輛動力性、經濟性和可靠性有著重要影響。

表2為世界主流VCU供應商的技術參數，代表著VCU的發展動態。

[page]
3.2MCU

MCU是新能源汽車特有的核心功率電子單元，通過接收VCU的車輛行駛控制指令，控制電動機輸出指定的扭矩和轉速，驅動車輛行駛。實現把動力電池的直流電能轉換為所需的高壓交流電、并驅動電機本體輸出機械能。同時，MCU具有電機系統故障診斷保護和存儲功能。

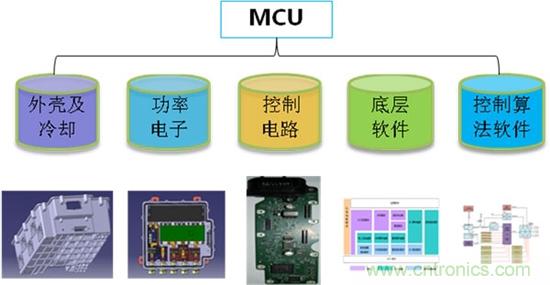

MCU由外殼及冷卻系統、功率電子單元、控制電路、底層軟件和控制算法軟件組成，具體結構如圖4所示。

MCU硬件電路采用模塊化、平臺化設計理念（核心模塊與VCU同平臺），功率驅動部分采用多重診斷保護功能電路設計，功率回路部分采用汽車級IGBT模塊并聯技術、定制母線電容和集成母排設計；結構部分采用高防護等級、集成一體化液冷設計。

與VCU類似，MCU底層軟件以AUTOSAR開放式系統架構為標準，達到ECU開發共同平臺的發展目標，模塊化軟件組件以軟件復用為目標。

應用層軟件按照功能設計一般可分為四個模塊：狀態控制、矢量算法、需求轉矩計算和診斷模塊。其中，矢量算法模塊分為MTPA控制和弱磁控制。

MCU關鍵技術方案包括：基于32位高性能雙核主處理器；汽車級并聯IGBT技術，定制薄膜母線電容及集成化功率回路設計，基于AutoSAR架構平臺軟件及先進SVPWM PMSM控制算法；高防護等級殼體及集成一體化水冷散熱設計。

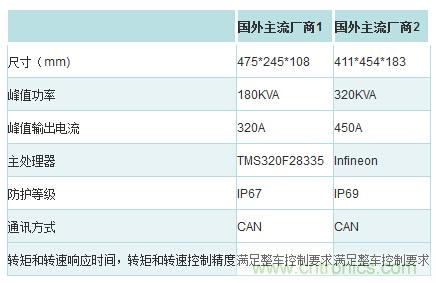

表3為世界主流 MCU硬件供應商的技術參數，代表著MCU的發展動態。

3.3電池包和BMS

電池包是新能源汽車核心能量源，為整車提供驅動電能，它主要通過金屬材質的殼體包絡構成電池包主體。模塊化的結構設計實現了電芯的集成，通過熱管理設計與仿真優化電池包熱管理性能，電器部件及線束實現了控制系統對電池的安全保護及連接路徑；通過BMS實現對電芯的管理，以及與整車的通訊及信息交換。

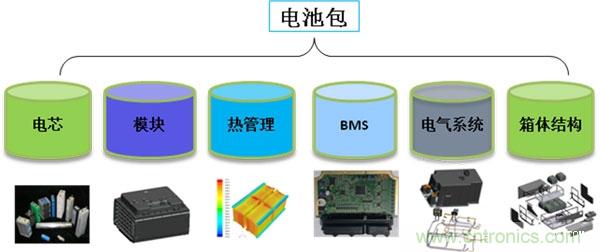

電池包組成如圖5所示，包括電芯、模塊、電氣系統、熱管理系統、箱體和BMS。BMS能夠提高電池的利用率，防止電池出現過充電和過放電，延長電池的使用壽命，監控電池的狀態。

BMS是電池包最關鍵的零部件，與VCU類似，核心部分由硬件電路、底層軟件和應用層軟件組成。但BMS硬件由主板（BCU）和從板（BMU）兩部分組成，從版安裝于模組內部，用于檢測單體電壓、電流和均衡控制；主板安裝位置比較靈活，用于繼電器控制、荷電狀態值（SOC）估計和電氣傷害保護等。

BMU硬件部分完成電池單體電壓和溫度測量，并通過高可靠性的數據傳輸通道與BCU 模塊進行指令及數據的雙向傳輸。BCU 可選用基于汽車功能安全架構的32 位微處理器完成總電壓采集、絕緣檢測、繼電器驅動及狀態監測等功能。
[page]
底層軟件架構符合AUTOSAR標準，模塊化開發容易實現擴展和移植，提高開發效率。

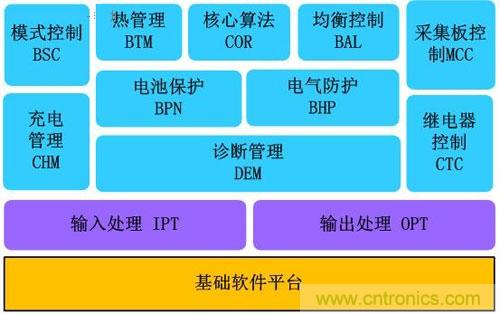

應用層軟件是BMS的控制核心，包括電池保護、電氣傷害保護、故障診斷管理、熱管理、繼電器控制、從板控制、均衡控制、SOC估計和通訊管理等模塊，應用層軟件架構如圖6所示。

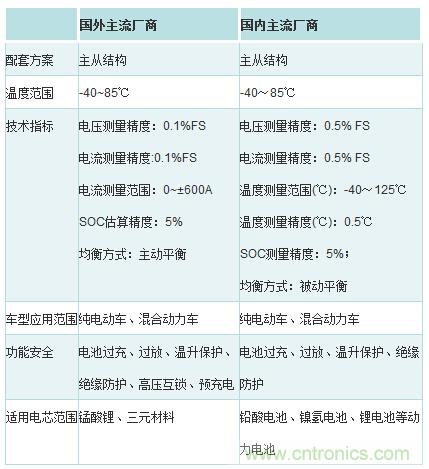

表4為國內外主流 BMS供應商的技術參數，代表著BMS的發展動態。

4 充電設施

充電設施不完善是阻礙新能源汽車市場推廣的重要因素，對特斯拉成功的解決方案進行分析，并提出新能源汽車的充電解決方案、剖析充電系統組成。

4.1特斯拉充電方案分析

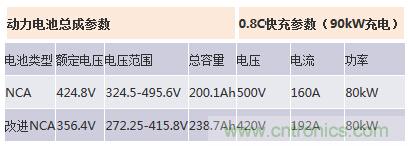

特斯拉超級充電器代表了當今世界最先進的充電技術，它為MODELS充電的速度遠高于大多數充電站，表5為特斯拉電池和充電參數。

特斯拉具有5種充電方式，采用普通110/220V市電插座充電，30小時充滿；集成的 10kW充電器，10小時充滿；集成的20kW充電器，5小時充滿；一種快速充電器可以裝在家庭墻壁或者停車場，充電時間可縮短為5小時； 45分鐘能充80%的電量、且電費全免，這種快充裝置僅在北美市場比較普遍。

特斯拉使用太陽能電池板遮陽棚的充電站，既可以抵消能源消耗又能夠遮陽。與在加油站加油需要付費不同，經過適當配置的 MODEL可以在任何開放充電站免費充電。

特斯拉充電技術特點可總結如下兩點：1）特斯拉充電站加入了太陽能充電技術，這一技術使充電站盡可能使用清潔能源，減少對電網的依賴，同時也減少了對電網的干擾，國內這一技術也能實現。 2）特斯拉充電時間短也不足為奇，特斯拉的充電機容量大90~120kWh，充電倍率0.8C，跟普通快充一樣，并沒有采用更大的充電倍率，所以不會影響電池壽命；20分鐘充到40%，就能滿足續航要求，主要原因是電池容量大。

4.2充電解決方案

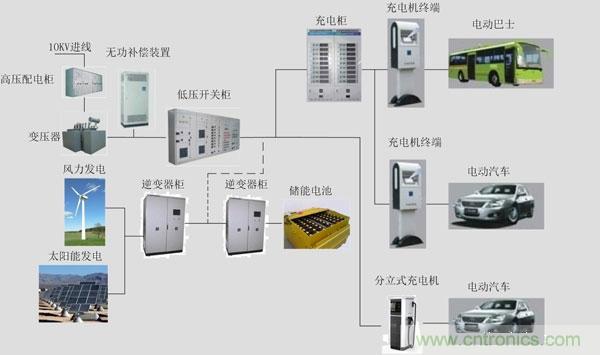

圖7為一種可參考的新能源汽車充電解決方案，充電系統組成：配電系統（高壓配電柜、變壓器、無功補償裝置和低壓開關柜）、充電系統（充電柜和充電機終端） 以及儲能系統（儲能電池與逆變器柜）。無功補償裝置解決充電系統對電網功率因數影響，充電柜內充電機一般都具備有源濾波功能、解決諧波電流和功率因數問題。儲能電池和逆變器柜解決老舊配電系統無法滿足充電站容量要求、并起到削峰填谷作用，在不充電時候進行儲能，大容量充電且配電系統容量不足時釋放所儲能量進行充電。如果新建配電系統容量足夠，儲能電池和逆變器柜可以不選用。風力發電和光伏發電為充電系統提供清潔能源，盡量減少?gòu)碾娋W(wǎng)取電。
