十二個關鍵點讓你縱觀零歐姆電阻

發布時間:2015-01-28 責任編輯:echolady

【導讀】電路中0歐的電阻經常能夠見到,但是剛接觸電路的菜鳥肯定會不解,0歐電阻就是一根導線,裝不裝有什么區別?0歐電阻聽起來類似雞肋,但是往往這種不起眼的元器件在電路中發揮的作用不容小視。本文就告訴你0歐電阻有哪些作用。

零歐姆電阻又稱為跨接電阻器,是一種特殊用途的電阻,0歐姆電阻的并非真正的阻值為零(那是超導體干的事情),正因?yàn)橛凶柚担簿秃统R?guī)貼片電阻一樣有誤差精度這個指標。

以下總結了零歐姆電阻的一系列用法。

1.在電路中沒有任何功能,只是在PCB上為了調試方便或兼容設計等原因。

2.可以做跳線用,如果某段線路不用,直接不貼該電阻即可(不影響外觀)

3.在匹配電路參數不確定的時候,以0歐姆代替,實際調試的時候,確定參數,再以具體數值的元件代替。

4.想測某部分電路的耗電流的時候,可以去掉0ohm電阻,接上電流表,這樣方便測耗電流。

5.在布線時,如果實在布不過去了,也可以加一個0歐的電阻

6.在高頻信號下,充當電感或電容。(與外部電路特性有關)電感用,主要是解決EMC問題。如地與地,電源和IC Pin間

7.單點接地(指保護接地、工作接地、直流接地在設備上相互分開,各自成為獨立系統。)

8.熔絲作用

9.擬地和數字地單點接地

只要是地,最終都要接到一起,然后入大地。如果不接在一起就是"浮地",存在壓差,容易積累電荷,造成靜電。地是參考0電位,所有電壓都是參考地得出的,地的標準要一致,故各種地應短接在一起。人們認為大地能夠吸收所有電荷,始終維持穩定,是最終的地參考點。雖然有些板子沒有接大地,但發電廠是接大地的,板子上的電源最終還是會返回發電廠入地。如果把模擬地和數字地大面積直接相連,會導致互相干擾。不短接又不妥,理由如上有四種方法解決此問題:

(1)用磁珠連接;

(2)用電容連接;

(3)用電感連接;

(4)用0歐姆電阻連接。

磁珠的等效電路相當于帶阻限波器,只對某個頻點的噪聲有顯著抑制作用,使用時需要預先估計噪點頻率,以便選用適當型號。對于頻率不確定或無法預知的情況,磁珠不合。
電容隔直通交,造成浮地。

電感體積大,雜散參數多,不穩定。

0歐電阻相當于很窄的電流通路,能夠有效地限制環路電流,使噪聲得到抑制。電阻在所有頻帶上都有衰減作用(0歐電阻也有阻抗),這點比磁珠強。

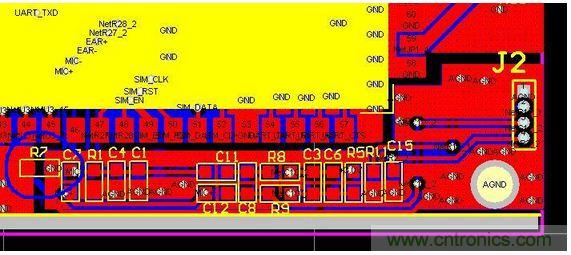

以下兩個圖是一個電路,只是由于元件的標號不一樣。R7(R33)就是模擬地和數字地的單點鏈接端。

十二個關鍵點讓你縱觀零歐姆電阻
十二個關鍵點讓你縱觀零歐姆電阻

10.跨接時用于電流回路

當分割電地平面后,造成信號最短回流路徑斷裂,此時,信號回路不得不繞道,形成很大的環路面積,電場和磁場的影響就變強了,容易干擾/被干擾。在分割區上跨接0歐電阻,可以提供較短的回流路徑,減小干擾。

11.配置電路

一般,產品上不要出現跳線和撥碼開關。有時用戶會亂動設置,易引起誤會,為了減少維護費用,應用0歐電阻代替跳線等焊在板子上。

空置跳線在高頻時相當于天線,用貼片電阻效果好。

12.其他用途

布線時跨線;

調試/測試用;

臨時取代其他貼片器件;

作為溫度補償器件;

更多時候是出于EMC對策的需要。另外,0歐姆電阻比過孔的寄生電感小,而且過孔還會影響地平面(因?yàn)橐诳祝?br />
還有就是不同尺寸0歐電阻允許通過電流不同,一般0603的1A,0805的2A,所以不同電流會選用不同尺寸的還有就是為磁珠、電感等預留位置時,得根據磁珠、電感的大小還做封裝,所以0603、0805等不同尺寸的都有了。
