如何快速確定單相電機的啟動線和運行線?
發布時間:2019-05-24 責任編輯:xueqi
【導讀】作為電工,在家搗鼓維修一下家電肯定常有的事,維修時在線路都拆下來后,特別是在碰到二手維修故障時,常會遇到確定單相電機哪根是運行繞組線,哪根是啟動繞組線的問題。剛接觸似乎感覺很麻煩,一些新手面對搞亂的三根線,一下也找不清頭緒,其實掌握方法確定起來并不麻煩。
只要搞明白單向電機內部其實是兩個繞組:阻值差別不大的兩個繞組啟動繞組阻值大,運行繞組阻值小就可以了!

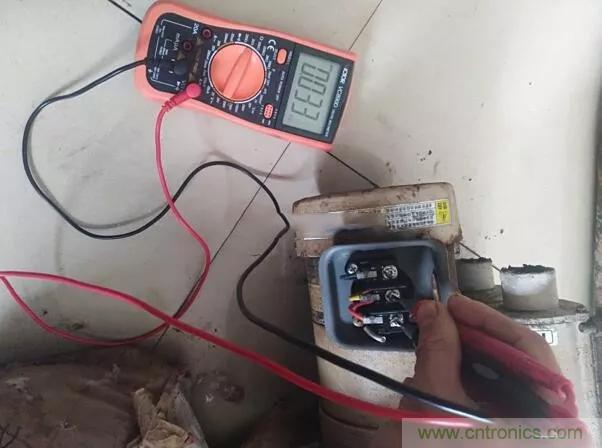

下面我就來解釋這句話的含義:首先我們用萬用表的20千歐的電阻檔位先逐根線測量,至于為什么用這個檔位,因?yàn)檫\(yùn)行繞組和啟動繞組一般阻值接近,用這個檔位區分最為明顯。這樣通過測量繞組的電阻值,找出公共端后,就可以根據繞組的電阻的大小來確定哪是啟動繞組和運行繞組了。
家電類單相電機幾乎全是3個接線端子,分別運行繞組用來接220伏電源,啟動繞組用來接啟動電容器,由于分工不同,所以它們阻值也略有差別,我們用萬用表兩兩測量,比較出最大阻值也就是總阻值,阻值一般剛好大約等于另外兩個測量的繞組阻值之和。

測得電阻最大的時候,表筆兩端的就是運行繞組端和電容繞組端,剩余那跟則是公共端,確定公共端子以后,再分別測公共端和另外兩個繞組端子的電阻,電阻相對小的就是運行繞組端,大點的為啟動繞組端,然后做好標記,就可以輕松準確的接線了。
說起來似乎有些麻煩,如果感覺不好理解,建議先搞明白單向電機運行原理,再回過頭來實踐,就能很輕松的掌握這個方法了!
來源:電工電氣學習 作者:一薩
