因此，芯片必須與外界隔離，以防止空氣中的雜質對芯片電路的腐蝕而造成電氣性能下降。而且封裝后的芯片也更便于安裝和運輸。由于封裝的好壞，直接影響到芯片自身性能的發揮和與之連接的PCB設計和制造，所以封裝技術至關重要。



衡量一個芯片封裝技術先進與否的重要指標是：芯片面積與封裝面積之比，這個比值越接近1越好。



▍封裝時主要考慮的因素：



芯片面積與封裝面積之比，為提高封裝效率，盡量接近1:1。



引腳要盡量短以減少延遲，引腳間的距離盡量遠，以保證互不干擾，提高性能。



基于散熱的要求，封裝越薄越好。



▍封裝大致經過了如下發展進程：



結構方面。TO→DIP→PLCC→QFP→BGA→CSP。



材料方面。金屬、陶瓷→陶瓷、塑料→塑料。



引腳形狀。長引線直插→短引線或無引線貼裝→球狀凸點。



裝配方式。通孔插裝→表面組裝→直接安裝。



▍以下為具體的封裝形式介紹：



SOP/SOIC封裝



SOP是英文Small Outline Package的縮寫，即小外形封裝。

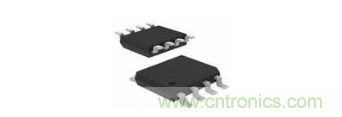

SOP封裝



SOP封裝技術由1968～1969年菲利浦公司開發成功，以后逐漸派生出：



SOJ，J型引腳小外形封裝



TSOP，薄小外形封裝



VSOP，甚小外形封裝



SSOP，縮小型SOP



TSSOP，薄的縮小型SOP



SOT，小外形晶體管



SOIC，小外形集成電路



DIP封裝



DIP是英文“Double In-line Package”的縮寫，即雙列直插式封裝。



DIP封裝



插裝型封裝之一，引腳從封裝兩側引出，封裝材料有塑料和陶瓷兩種。DIP是最普及的插裝型封裝，應用范圍包括標準邏輯IC，存貯器LSI，微機電路等。



PLCC封裝



PLCC是英文“Plastic Leaded Chip Carrier”的縮寫，即塑封J引線芯片封裝。



PLCC封裝



PLCC封裝方式，外形呈正方形，32腳封裝，四周都有管腳，外形尺寸比DIP封裝小得多。PLCC封裝適合用SMT表面安裝技術在PCB上安裝布線，具有外形尺寸小、可靠性高的優點。



04TQFP封裝



TQFP是英文“Thin Quad Flat Package”的縮寫，即薄塑封四角扁平封裝。四邊扁平封裝工藝能有效利用空間，從而降低對印刷電路板空間大小的要求。



TQFP封裝



由于縮小了高度和體積，這種封裝工藝非常適合對空間要求較高的應用，如PCMCIA卡和網絡器件。幾乎所有ALTERA的CPLD/FPGA都有TQFP封裝。



PQFP封裝



PQFP是英文“Plastic Quad Flat Package”的縮寫，即塑封四角扁平封裝。



PQFP封裝



PQFP封裝的芯片引腳之間距離很小，管腳很細。一般大規?；虺笠?guī)模集成電路采用這種封裝形式，其引腳數一般都在100以上。



TSOP封裝



TSOP是英文“Thin Small Outline Package”的縮寫，即薄型小尺寸封裝。TSOP內存封裝技術的一個典型特征就是在封裝芯片的周圍做出引腳。TSOP適合用SMT(表面安裝)技術在PCB上安裝布線。



TSOP封裝



TSOP封裝外形，寄生參數(電流大幅度變化時，引起輸出電壓擾動)減小，適合高頻應用，操作比較方便，可靠性也比較高。



BGA封裝



BGA是英文“Ball Grid Array Package”的縮寫，即球柵陣列封裝。20世紀90年代，隨著技術的進步，芯片集成度不斷提高，I/O引腳數急劇增加，功耗也隨之增大，對集成電路封裝的要求也更加嚴格。為了滿足發展的需要，BGA封裝開始被應用于生產。

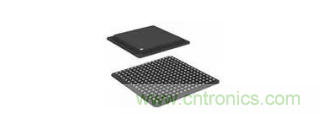

BGA封裝



采用BGA技術封裝的內存，可以使內存在體積不變的情況下內存容量提高兩到三倍，BGA與TSOP相比，具有更小的體積，更好的散熱性和電性能。BGA封裝技術使每平方英寸的存儲量有了很大提升，采用BGA封裝技術的內存產品在相同容量下，體積只有TSOP封裝的三分之一。另外，與傳統TSOP封裝方式相比，BGA封裝方式有更加快速和有效的散熱途徑。



BGA封裝的I/O端子以圓形或柱狀焊點按陣列形式分布在封裝下面，BGA技術的優點是I/O引腳數雖然增加了，但引腳間距并沒有減小反而增加了，從而提高了組裝成品率。雖然它的功耗增加，但BGA能用可控塌陷芯片法焊接，從而可以改善它的電熱性能。厚度和重量都較以前的封裝技術有所減少;寄生參數減小，信號傳輸延遲小，使用頻率大大提高;組裝可用共面焊接，可靠性高。



TinyBGA封裝



說到BGA封裝，就不能不提Kingmax公司的專利TinyBGA技術。TinyBGA英文全稱為“Tiny Ball Grid”，屬于是BGA封裝技術的一個分支，是Kingmax公司于1998年8月開發成功的。其芯片面積與封裝面積之比不小于1:1.14，可以使內存在體積不變的情況下內存容量提高2～3倍。與TSOP封裝產品相比，其具有更小的體積、更好的散熱性能和電性能。



采用TinyBGA封裝技術的內存產品，在相同容量情況下體積，只有TSOP封裝的1/3。TSOP封裝內存的引腳是由芯片四周引出的，而TinyBGA則是由芯片中心方向引出。這種方式有效地縮短了信號的傳導距離，信號傳輸線的長度僅是傳統的TSOP技術的1/4，因此信號的衰減也隨之減少。這樣不僅大幅提升了芯片的抗干擾、抗噪性能，而且提高了電性能。采用TinyBGA封裝芯片可抗高達300MHz的外頻，而采用傳統TSOP封裝技術最高只可抗150MHz的外頻。



TinyBGA封裝的內存其厚度也更薄(封裝高度小于0.8mm)，從金屬基板到散熱體的有效散熱路徑僅有0.36mm。因此，TinyBGA內存擁有更高的熱傳導效率，非常適用于長時間運行的系統，穩定性極佳。



QFP封裝



QFP是“Quad Flat Package”的縮寫，即小型方塊平面封裝。QFP封裝在早期的顯卡上使用的比較頻繁，但少有速度在4ns以上的QFP封裝顯存，因?yàn)楣に嚭托阅艿膯栴}，目前已經逐漸被TSOP-II和BGA所取代。QFP封裝在顆粒四周都帶有針腳，識別起來相當明顯。四側引腳扁平封裝。表面貼裝型封裝之一，引腳從四個側面引出呈海鷗翼(L)型。



QFP封裝



基材有陶瓷、金屬和塑料三種。從數量上看，塑料封裝占絕大部分。當沒有特別表示出材料時，多數情況為塑料QFP。塑料QFP是最普及的多引腳LSI封裝，不僅用于微處理器，門陳列等數字邏輯LSI電路，而且也用于VTR信號處理、音響信號處理等模擬LSI電路。



引腳中心距有1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm等多種規格，0.65mm中心距規格中最多引腳數為304。
