【導讀】LED樓道燈的電路如下圖所示。電路由電容降壓電路、整流電路、LED發光電路和光電控制電路等部分組成。
LED燈驅動電源電路圖（一）
電路工作原理

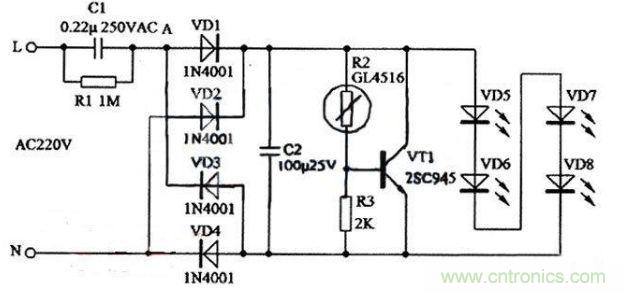

LED樓道燈的電路如下圖所示。電路由電容降壓電路、整流電路、LED發光電路和光電控制電路等部分組成。
LED燈驅動電源電路圖（二）
LED驅動電源的具體要求
LED是低壓發光器件，具有長壽命、高光效、安全環保、方便使用等優點。對于市電交流輸入電源驅動，隔離輸出是基于安全規范的要求。LED驅動電源的效率越高，則越能發揮LED高光效，節能的優勢。
同時高開關工作頻率，高效率使得整個LED驅動電源容易安裝在設計緊湊的LED燈具中。高恒流精度保證了大批量使用LED照明時的亮度和光色一致性。

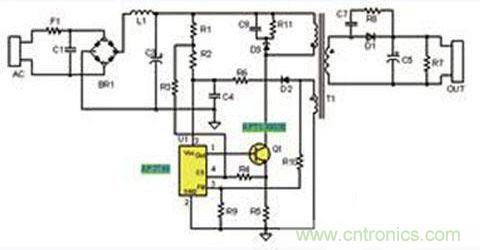

圖1：基于AP3766的LED驅動電路原理圖
LED燈驅動電源電路圖（三）

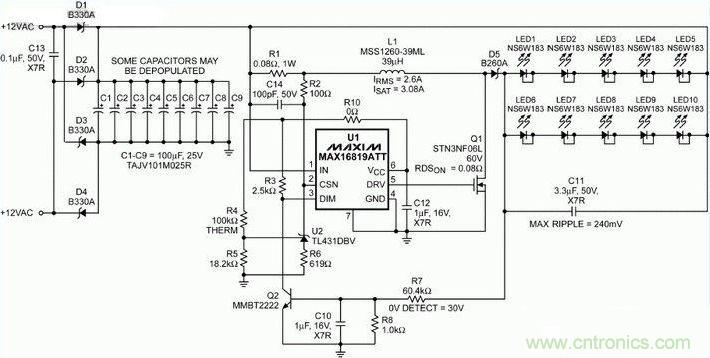

分享一個用于2并5串（5S2P）組合的AR111LED燈的驅動器電路原理圖。MAX16819工作在buck-boost模式，電路工作電壓為12VAC，能夠?yàn)槊看甃ED提供平均500mA驅動電流。
本電路以MAX16819為主控制器，可驅動總共10只LED-2串并聯、每串5只LED.輸入電壓為12VAC、容差±10%.肖特基二極管D1至D4構成全波整流電路，電容C1至C8用于電壓濾波。根據對LED閃爍的要求，可以去掉一些濾波電容以降低成本。這些電容中包含一個鉭電容，具有較好的溫度特性。
由于LED按照5S2P排列，不可能達到完全匹配的電流。假設LED燈具有良好的匹配度，使電流差異降至最小。控制每串LED的數量及混合架構的燈管數量，有助于減輕電流匹配度的影響。如下圖所示。
LED燈驅動電源電路圖（四）
本設計采用TNY279電源芯片作為開關電源的控制芯片，TNY279電源芯片在一個器件上集成了一個700V高壓MOSFET開關和一個電源控制器，與普通的PWM控制器不同，它使用簡單的開/關控制方式來穩定輸出電壓。
控制器包括一個振蕩器、使能電路、限流狀態調節器、5.8V穩壓器、欠電壓即過電壓電路、限流選擇電路、過熱保護、電流限流保護、前沿消隱電路。
該芯片具有自動重啟、自動調整開關周期導通時間及頻率抖動等功能。
電路的工作原理分析

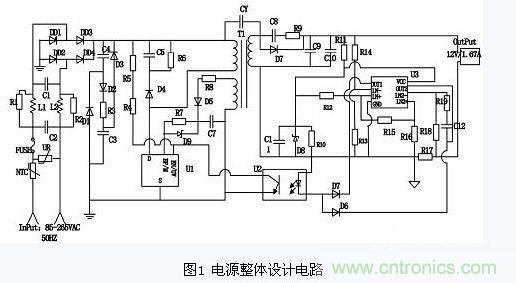

電源的核心部分采用反激式變換器，結構簡單，易于實現。整體設計電路圖如圖1。
高頻變壓器設計
TNY279完全可以自供電的，但是使用偏置繞組，可以實現輸出過壓保護，在反饋出現開環故障時能夠保護負載，有效地減少對LED光源的產生的損害，在本設計中采用偏置繞組，如圖1，同時可由更低的偏置電壓向芯片供電，抑制了內部高壓電流源供電，在空載時功耗可降低到40MW以下。Y電容可降低電磁干擾。
反饋電路設計
次級采用恒流恒壓雙環控制。NCS1002是一款恒流恒壓次級端控制器。如圖2所示，它的內部集成了一個2.5V的基準和兩個高精度的運放。

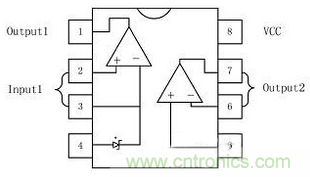

圖2 NCS1002芯片內部結構
電壓基準和運放1是電壓控制環路的核心。運放2則是一個獨立運放，用于電流控制。在本設計中，電壓控制環路用于保證輸出電壓的穩定，電流反饋控制環路檢測LED平均電流，即電路中R17上的電流，將其轉換成電壓和2.5V基準比較，并將誤差反饋到TNY279中來調整導通。
LED燈驅動電源電路圖（五）
led驅動電源是把電源供應轉換為特定的電壓電流以驅動led發光的電源轉換器，通常情況下led驅動電源的輸入包括高壓工頻交流（即市電）、低壓直流、高壓直流、低壓高頻交流（如電子變壓器的輸出）等。
在目前的LED的電源驅動器中，必須使用電解電容，小型的電解電容壽命只能達到幾千小時。
但使用專利IC的驅動器，完全不需要使用電解電容，壽命達到4萬小時以上，是原來驅動器的10倍，而且專利IC驅動器的尺寸小，只有原來面積的四分之一，可輕易的放進LED燈泡內，不必改變?cè)瓉頍襞莸男螤睿屧O(shè)計更加簡單化，也更能讓用戶接受和喜愛。
LED燈驅動電源電路圖（六）

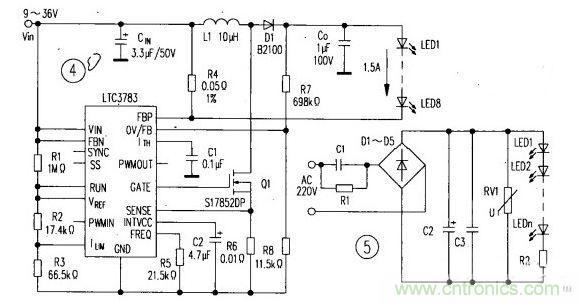

在輸入電壓既可能高于，也可能低于LED或LED串的總電壓降時，就必須使用降壓/升壓變換器?；贚T℃3783的降壓/升壓型變換器驅動8只1.5A串聯LED的電路如圖4所示。
回掃變換器、單端初級電感變換器（SEPIC）和CUK穩壓器等，都可以升高或降低輸入電壓。
輸出與輸入電壓在極性上可以相同或相反。每種拓?fù)涠加歇?dú)特的優勢，但效率都比降壓一升壓穩壓器低。
