發光二極管,通常稱為 LED,是在電子學世界里面的真正無名英雄。它們做了許多不同工作和在各種各樣的設備都可以看見它的存在。



基本上,發光二極管只是一個微小的電燈泡。但不像常見的白熾燈泡，發光二極管沒有燈絲，而且又不會特別熱。它單單是由半導體材料里的電子移動而使它發光。



什么是二極管?



二極管是半導體設備中的一種最常見的器件,大多數半導體最是由攙雜半導體材料制成(原子和其它物質)發光二極管導體材料通常都是鋁砷化稼,在純鋁砷化稼中,所有的原子都完美的與它們的鄰居結合,沒有留下自由電子連接電流。在攙雜物質中，額外的原子改變電平衡，不是增加自由電子就是創造電子可以通過的空穴。這兩樣額外的條件都使得材料更具傳導性。帶額外電子的半導體叫做 N 型半導體，由于它帶有額外負電粒子，所以在 N 型半導體材料中，自由電子是從負電區域向正電區域流動。帶額外“電子空穴”的半導體叫做 P 型半導體，由于帶有正電粒子。電子可以從另一個電子空穴跳向另一個電子空穴，從從負電區域向正電區域流動。

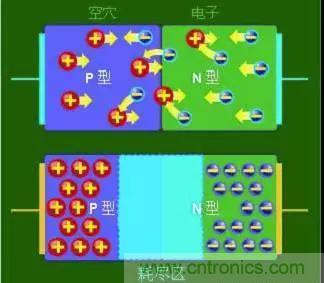

因此，電子空穴本身就顯示出是從正電區域流向負電區域。二極管是由 N 型半導體物質與 P 型半導體物質結合，每端都帶電子。這樣排列使電流只能從一個方向流動。當沒有電壓通過二極管時，電子就沿著過渡層之間的匯合處從 N 型半導體流向 P 型半導體，從而形成一個損耗區。在損耗區中，半導體物質會回復到它原來的絕緣狀態 -- 所有的這些“電子空穴”都會被填滿，所有就沒有自由電子或電子真空區和電流不能流動。

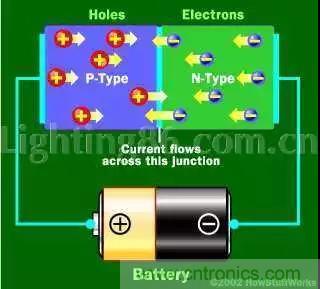

為了除掉損耗區就必須使 N 型向 P 型移動和空穴應反向移動。為了達到目的，連接二極管 N 型一方到電流的負極和 P 型就連接到電流的正極。這時在 N 型物質的自由電子會被負極電子排斥和吸引到正極電子。在 P 型物質中的電子空穴就移向另一方向。當電壓在電子之間足夠高的時候，在損耗區的電子將會在它的電子空穴中和再次開始自由移動。損耗區消失，電流流通過二極管。

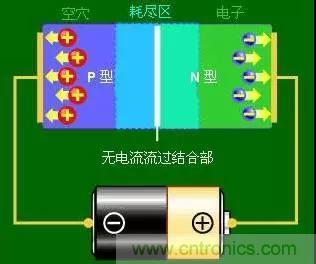

如果嘗試使電流向其它方向流動，P 型端就邊接到電流負極和 N 型連接到正極，這時電流將不會流動。N 型物質的負極電子被吸引到正極電子。P 型物質的正極電子空穴被吸引到負極電子。因?yàn)殡娮涌昭ê碗娮佣枷蝈e誤的方向移動所以就沒有電流流通過匯合處，損耗區增加。







為什么二極管會發光?



光是能量的一種形式，一種可以被原子釋放出來。是由許多有能量和動力但沒質量的微小粒子似的小捆組成的。這些粒子被叫做光子，是光的最基本單位。光子是因?yàn)殡娮右苿硬裴尫懦鰜?。在原子中，電子在原子的四周圍以軌道形式移動。電子在不同的軌函?shù)有著不同等的能量。通常來說，有著更大能量的電子以軌道移動遠離了核子。當電子從一個更低的軌道跳到一個更高的軌道，能量水平就增高，反過來，當從更高軌函數跌落到更低的軌函數里時電子就會釋放能量。能量是以光子形式釋放出來的。更高能量下降釋放更高能量的光子，它的特點在于它的高頻率。



自由電子從 P 型層通過二極管落入空的電子空穴。這包含從傳導帶跌落到一個更低的軌函數，所以電子就是以光子形式釋放能量。這在任何二極管里都會發生的，當二極管是由某種物質組成的時候，你只是可以看見光子。在標準硅二極管的原子，比如說，當電子跌落到相對短距離原子是以這樣的方式排列。結果，由于電子頻率這么低的情況下人的眼睛是無法看得到的。

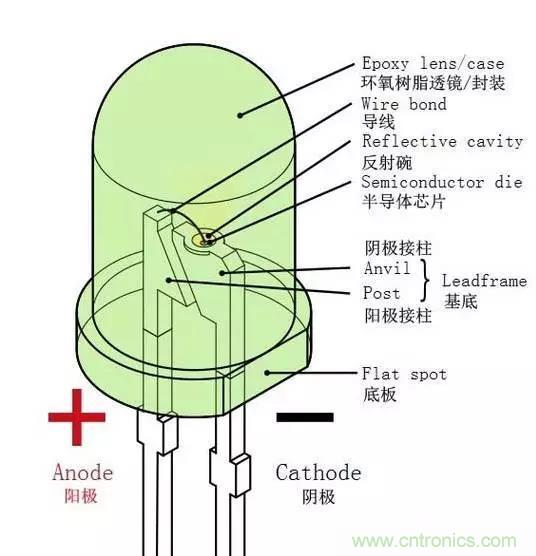

可見光發光二極管，比如用在數字顯示式時鐘的，間隙的大小決定了光子的頻率，換句話說就是決定了光的色彩。當所有二極管都發出光時，大多數都不是很有效的。在普通二極管里，半導體材料本身吸引大量的光能而結束。發光二極管是由一個塑性燈泡覆蓋集中燈光在一個特定方向。







發光二極管比傳統的白熾燈有幾個優點。第一個是發光二極管沒有燈絲會燒壞，所以壽命就更長。此外，發光二極管的小小塑性燈泡使得發光二極管更持久耐用。還可以更加容易適合現在的電子電路。傳統白熾燈的發光過程包含了產生大量熱量。這是完全是浪費能源。除非你把燈當做發熱器用，因?yàn)榻^大部分有效電流并不是直接產生可見光的。發光二極管所發出的熱非常少，相對來說，越多電能直接發光就是越大程度上減少對電能的需求。
