驅車行駛在城市的大街上時，環顧一下四周，您會看到越來越多的全色 LED 標牌及留言板出現在商店、飯店和辦公大樓的外墻上。隨著 LED 矩陣顯示系統產量的快速增長，廣告標牌現在可提供商店老板可承受的價格。為了支持這一需求，我們正在努力開發新技術，進一步優化可實現這些顯示屏的 LED 驅動器。
今年年初，TI 推出了業界第一個 48 輸出（48 通道）LED 標牌顯示器驅動器產品系列。TLC5954、TLC5955 和 TLC5958 提供三個等級的集成度，支持不同程度的靈活性。
TLC5954TLC5955TLC5958
說明支持亮度控制的 48 通道 LED 驅動器支持單點矯正和亮度控制的 48 通道、16 位 PWM 驅動器具有 48kb SRAM 和預充電 FET 的 48 通道、16位 PWM 驅動器
集成度低集成度中等集成度高集成度
注利用軟件提供高靈活性中等靈活性適用于高倍時分復用系統
那為什么需要 48 組輸出呢？在當前的 LED 標牌市場，16 輸出驅動器使用量最大。在 TI，TI TLC5920 就是一個實例。因此，具有 48 組輸出的器件是普通 16 輸出器件通道數的三倍，不過更多的輸出將支持全色標牌應用中紅、綠、藍 （RGB） 三種顏色的 LED 燈。
在典型 LED 顯示系統設計中，一個模塊包含 16 × 16 個像素（參見“LED 標牌術語”）和 3 個實現驅動所需的 16 通道器件：
IC1：16 × 16，紅
IC2：16 × 16，綠
IC3：16 × 16，藍
在將 3 個 16 輸出器件的使用與一個 48 輸出器件進行對比時，明顯的優勢是后者具有更高的集成度，可將 PCB 上驅動器 IC 的數量減少 3 倍。這可簡化 PCB 布局。
以下是采用 3 個 16 輸出驅動器的普通 LED 布局與采用 1 個 48 輸出驅動器的相同布局的比較。在每張圖的上半部分有 256 （= 16 × 16） 個 RGB 3 合 1 LED 燈，相當于 768 個獨立 LED 燈。使用 48 通道驅動器可顯著簡化設計，無需線路跨接。

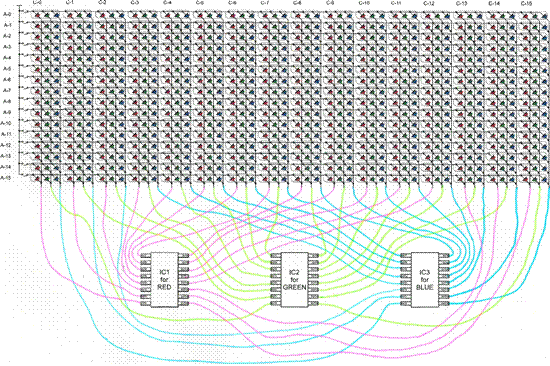

3 個 16 通道 LED 驅動器 IC
單個 48 通道 LED 驅動器 IC
例如，我們可以看看采用 48 通道 TLC5958 的 TI Design。在本實例中，4 層電路板上有一個 64 × 64 像素的矩陣設計，它比以上實例大 16 倍，總共有 12，288 個 LED。
當您考慮在下一款設計中采用這些 48 通道驅動器時，這里提供的一些信息可幫助您為系統選擇理想的器件。此外，您還可以觀看視頻《業界第一個 48 通道 LED 顯示器驅動器系列》。
TLC5954 LED 驅動器使用最簡單，不僅集成亮度控制功能，而且還可通過軟件提供高度的靈活性。它沒有集成 PWM 生成邏輯，但包含可直接控制輸出級開關的長移位寄存器。要驅動 TLC5954，需要一款功能強大的處理器（FPGA、DSP 和／或 ASIC）向移位寄存器發送開關數據。TLC5954 的優勢在于軟件代碼可通過處理器做您想做的任何事情。例如，您可實施復雜而精密的擴頻 PWM 信號控制來避免或最小化 EMI 問題。
TLC5955 LED 驅動器在集成度和靈活性方面處于這 3 款器件的中間水平。該器件集成業經驗證的 ES-PWM 控制，允許使用較低功耗處理器控制該驅動器。
48 通道 LED 顯示器驅動器系列的第三款器件是高度集成的 TLC5958。它集成 48Kb RAM，支持高達 32 倍的時分復用控制。該多路復用技術可減少 PCB 上的驅動器 IC 數量。如果沒有集成 RAM，就很難實現高質量視頻輸出影像，因?yàn)闀r間空擋太短。此外，TLC5958 還集成預充電 FET 和低灰階增強功能，特別適合高倍時分復用顯示系統。
