【導讀】電力變壓器在夏季連續運行，當其自身溫度超過65℃時，自動控制風扇電動機起動工作為電力變壓器進行降溫，避免電力變壓器過熱而燒壞。先應根據圖中的圖形符號搞清圖中使用了哪些元器件，具有觸點的繼電器和交流接觸器，還應仔細分清各自的觸點及其狀態(動合還是動斷)。
電力變壓器在夏季連續運行，當其自身溫度超過65℃時，自動控制風扇電動機起動工作為電力變壓器進行降溫，避免電力變壓器過熱而燒壞。先應根據圖中的圖形符號搞清圖中使用了哪些元器件，具有觸點的繼電器和交流接觸器，還應仔細分清各自的觸點及其狀態(動合還是動斷)。

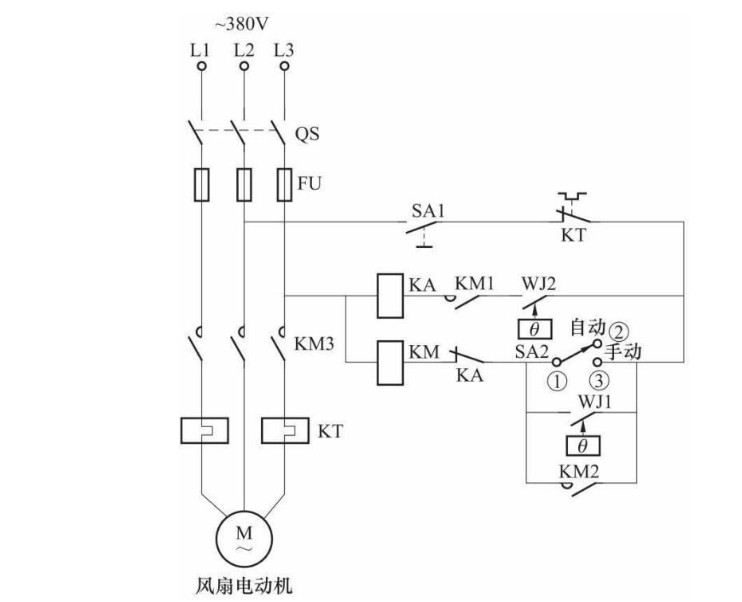

在圖中，SA1為起動開關。WJ1與WJ2為電接點溫度計，WJ1為電接點溫度計的上限觸點，WJ2為下限觸點。KA為繼電器線圈，其有一組動斷觸點。KM為交流接觸器線圈，其有多組動合觸點KM1、KM2、KM3。SA2為自動與手動轉換開關。KT為熱繼電器。
一、手動狀態
當功能開關SA2的①與③觸點間接通時，電路處于手動控制風扇電動機狀態。此時，按下SA1自鎖按鈕，就會使KM線圈得電吸合，其動合觸點KM2閉合自鎖，KM3動合觸點閉合，就會使風扇電動機的電工作，對電力變壓器進行冷卻。
二、自動狀態
當功能開關SA2的①與②觸點間接通時，電路處于自動控制風扇電動機狀態。
1.風扇起動
當變壓器運行，其溫度上升到上限值時，WJ1溫度計的上限觸點閉合，使KM交流接觸器線圈得電吸合，其KM1、KM2、KM3動合觸點均閉合，從而使風扇起動工作，為電力變壓器降溫。
2.風扇停止
當風扇起動工作為電力變壓器進行降溫，一旦變壓器的溫度下降到下限值時，WJ2下限觸點閉合，進而使KA線圈得電吸合，使其動斷觸點斷開，從而切斷了KM線圈的供電使其斷電釋放，其KM1～KM3觸點均斷開，從而使風扇電動機停止工作。一旦變壓器溫度又上升到上限值時，重復上述動作，電路周而復始地進行工作。
