DirectFET封裝技術為服務器VRM提供解決方案

發布時間:2008-10-14

中心論題:

  • DirectFET封裝技術。
  • 電壓調整模塊設計介紹。
  • VRM的效率和載流能力。
解決方案:
  • DirectFET封裝結構顯著提高效率和載流能力。
  • 硅片上適當?shù)拟g化使源極和漏極絕緣防止短路。
  • 大面積接觸銅外殼顯著改善了散熱能力。
  • 在同步管上并聯一肖特基二極管改善效率。

目前1U服務器的技術水平是采用雙處理器以及所需電流超過100A。隨著1U系統提高性能的同時,服務器主板的尺寸卻保持不變甚至減小。這使得DC-DC變換器設計者的工作變得非常困難,因?yàn)榫o湊的器件布局使得熱設計面臨嚴峻挑戰。

為這些系統供電的DC-DC變換器中的MOSFET采用SMT封裝技術,而這種封裝的熱特性很差,散熱器選擇有限。其主要原因是封裝,如SO-8之類,基本上是IC的封裝方法,即使有改進,但熱阻抗和電氣阻抗仍非常高。本文將討論電壓調整器模塊(VRM)采用DirectFET封裝技術,顯著減少封裝寄生參數影響。DirctFET封裝是專門為功率半導體而設計的一種封裝式,因此它更適于集成到DC-DC變換器的封裝中,這樣可以提高效率。

DirectFET封裝技術
DirectFET封裝結構獨特,在封裝阻抗和散熱能力上有很大突破,顯著提高效率
和載流能力。

圖1顯示DirectFET封裝用于MOSFET芯片。硅片被裝入銅外殼,封裝的底部是經特殊設計的芯片,源極和漏極是可以直接焊到PCB板的表貼焊盤。硅片上適當?shù)拟g化使源極和漏極絕緣,在器件被焊到PCB板上時它也起到阻焊膜的作用,防止短路。此鈍化層也保護了管腳防止門極區域污染及潮氣。銅殼從芯片的另一側引出漏極到線路板。此封裝省掉了傳統的管腳框架和引線鍵合,將封裝阻抗(DFPR)降低至僅0.1mohm而標準的SO-8封裝為1.5mohm。

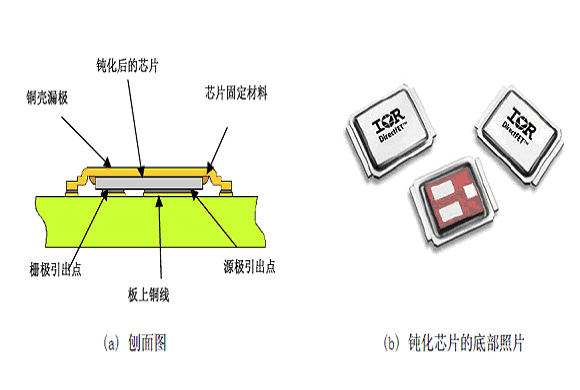

圖1. DirectFET 封裝

大面積接觸銅外殼,與SOIC的塑料封裝相比,它顯著改善了散熱能力:結果PCB的熱阻減小到1°C/Wmax ,而標準的SO-8封裝為20°C/Wmax。銅殼即是一個散熱器外殼,也將結殼熱阻改善到3C/W, 而SO-8為18C/W。

加上散熱器和風冷,DirectFET封裝可以從頂部散掉更多的熱,與SO-8方案相比,降低結溫達50, 有效的頂部冷卻意謂著線路板上的熱可以更多地被帶走,以增加器件的安全載流能力,而高的頂部熱阻解釋了為什么SO-8及其派生封裝只能單邊的通過PCB板散熱的原因。

電壓調整模塊(VRM)設計
為了說明這種新封裝在VRM設計中的好處,我們以一個使用DirectFET MOSFET的大電流4相式VRM為例,板子是6層板,2Oz厚覆銅,焊盤過孔。此設計中的4相控制器和驅動器,可以運行在高至1MHz/相的頻率上。驅動器可輸出高達1.5A的驅
動電流。內部集成有用于自舉驅動的二極管,為了實現小的面積,在輸入輸出濾波器中都使用陶瓷電容,而電感是400nH,大電流,小封裝線圈(10mm×10mm)。

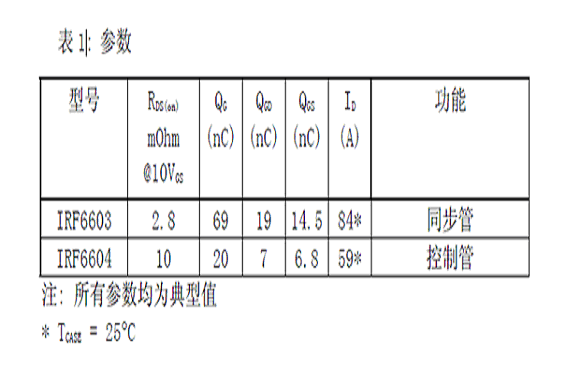

此設計可以高效輸出超過100A(>25A/相)的電流而面積只有95mm×31mm(3.8inch X 1.25inch )。每項均使用一個控制管和一個同步管的DirectFET MOSFET。用作控制管和同步管的30V DirectFET的規格見表1。請注意它們高的載流能力省去了器件并聯的需要。

注: 所有參數均為典型值 TASE = 25℃

外形很小的DirectFET MOSFET使器件可以設計到變換器板子背面,并在其頂部裝上散熱器,仍然滿足VRM9.1的外形要求。散熱器是一個鋁制鰭狀散熱器,尺寸為94mm×19mm,在DirectFET MOSFET頂部要使用絕緣導熱環氧樹脂。

VRM的效率和載流能力
VRM常見的載流能力為25A/相,如果使用SO-8或D-Pak 封裝MOSFET每相則需要4-5只,為了能較好地散熱,器件布局不得不鋪得很開。因此由這些器件組成的VRM的面積是使用DirectFET的兩倍。大的面積是它不希望的,同時長的走線也降低了效率。在4相式變換器設計中,DirectFET設計和SO-8或D-Pak設計在PCB上的損耗方面的差別如下:

PD = 4 x (IAV)2ρTR( Δ -------(1)

這里 IAV = 平均電流/相 = 25A

ρTR = 線阻/2oz的線路板上0.1inch寬走線單位長度 = 2.5 mOhm/inch

Δk VRM 和 DirectFET VRM 設計之間每相走線長度的差值 = (0.5in)

PD = 3.12W.

所以說用DirectFET MOSFET設計VRM,不僅僅尺寸更小了,而且降低了PCB板上的損耗,使其成為更高效的解決方案。

通過在同步管上并聯一肖特基二極管,進一步改善了效率。肖特基二極管在同步降壓變化器中用來減小由同步管引起的,在控制管上消耗的反向恢復損耗,肖特基管的效果完全依據同步管和肖特基之間的回路電抗。在多數分立器件設計中,該回路電感太高以至于肖特基不能提高系統效率。然而在DirectFET的設計中, DirectFET封裝的低電感使得系統可以提高0.5%的效率。

DirectFET MOSFET的額定V是20V,要求5V以上的門極驅動電壓來實現硬開關。從5V開始,然后0.5V遞增,我們通過測效率,找到DirectFET MOSFET的最佳柵極驅動電壓,我們發現柵極驅動電壓達到7.5V以后,再增加驅動電壓,效率很快降低。

VRM線路板被重新設計,用4Oz厚覆銅,進一步減小PCB走線電阻,改善熱性能。圖2所示為這款4Oz厚覆銅板的VRM,在500KHz工作頻率,12V輸入電壓,1.7V輸出電壓,600LFM風冷的條件下的效率曲線。在一個很寬的負載電流范圍內,7.5V柵驅動電壓表現出更高的效率。此款VRM在最大負載電流120A時,效率達到82%。

圖2. 效率曲線

條件:500kHz, 12V輸入, 1.7V輸出, 4oz PCB板, 4相和600LFM風冷的1U型VRM

圖片為VRM板正面和反面

結論
本文給出了一個VRM的例證。它輸出120A,1.7VOUT,工作頻率500KHz,面積為95mm×31mm, 效率為82%。通過把一項創新的封裝技術靈活地集成到系統設計中,DirectFET在電流密度上取得了突破。使用DirectFET MOSFET還可以通過減小系統所需器件數和所有散熱所需的成本,如附加風扇或板上銅皮減小,來降低系統成本。昂貴的散熱方案如熱管等可以省掉,PCB的尺寸可以縮小。在大多數布局緊湊而對性能又有要求的應用中DirectFET封裝技術可以減小成本/安培數的事實,使得它成為功率半導體封裝技術中最重要的先進技術之一。
