簡單易用- 減小產品延期風險
- 緊湊的封裝
- 簡化庫存管理
- 專利電流分配架構
- 計算、通信和網絡基礎設施，以及工業市場中各種應用
全球高性能模擬半導體設計和制造領導廠商Intersil公司今天宣布，推出緊湊、可擴展的電源模塊ISL8200M。這個靈活的新模塊為設計者提供了易用的通用電源解決方案，可滿足各種各樣負載點(POL)電源的要求。

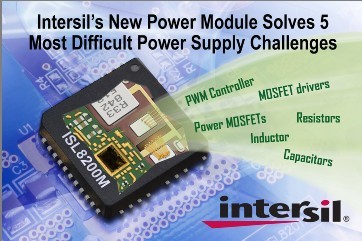

ISL8200M是10A、高度集成的POL穩壓器，采用表面安裝的QFN封裝，內部包含一個PWM控制器、功率MOSFET、功率電感器和相關的分立器件，是計算、通信和網絡基礎設施，以及工業市場中各種應用的理想之選。
現在，電源系統設計者已面臨著相當多的挑戰，而且應用對性能的需求還在不斷增加中。除非工程師已鉆研電源設計多年，并成為這個領域的行家，否則幾乎不可能實現“一步到位”的設計。但由于ISL8200M采用了穩固、高度集成的結構，所以使得設計一款高性能POL穩壓器成為一件輕而易舉的事情。
ISL8200M的5個重要特性和優點
1.簡單易用：用ISL8200M構建一個高性能POL穩壓器既快速又簡單。您所需要用到的器件僅僅是輸入和輸出電容器，少量支持元器件，以及一個用來對輸出電壓進行編程的電阻。
2.更低的風險：用戶對電源系統性能的要求不斷提高，使得設計風險也提高了。ISL8200M使用戶在沒有任何風險的情況下就能獲得最領先的性能。由于所需的器件更少了，在現場使用時的可靠性也得到了改善。
3.更快的上市時間：用戶常常在產品開發的后期才開始著手電源系統的設計。ISL8200M減小了產品延期的風險，只要把它安裝到電路板上，它就能正常工作?，F(xiàn)在，您能夠輕松地在首次設計時就設計好電源，并使您的產品如期上市。
4.節省空間的更小占位：ISL8200M緊湊的15mm x 15mm封裝只占用很少的PCB板面積。由于厚度只有2.2mm，ISL8200M可以安裝在PCB板的背面，而PCB板的背面一般是不安裝器件的。
5.精簡庫存：現在，設計者必須根據輸出電流的要求采用不同的電源方案。ISL8200M使設計者用一個方案就能覆蓋從小于10A的應用到60A的應用。這樣用一個部件就能滿足各種POL穩壓器應用的需求，從而簡化庫存管理。
專利的電流分配架構
ISL8200M的輸入電壓為3V～20V，支持0.6V～6V的輸出電壓。器件采用專利的電流分配架構，可以讓6個模塊并行工作，使總輸出電流達到60A。即便在低電壓、高電流的應用中，遠程電壓檢測功能也能實現精確的調節。
設計者可對ISL8200M進行編程和對開關頻率進行同步，優化效率和在對噪聲敏感的系統中控制開關噪聲。使能引腳和電源良好指示器可以用來對模塊排序，滿足FPGA和處理器電源排序的要求。
與其他競爭電源模塊不同的是，ISL8200M采用熱增強的表面安裝QFN封裝，引線分布在封裝四周。這種封裝使焊接更加可靠，便于進行焊錫質量檢查和用示波器探頭接觸引線。
定價及供貨情況
現已供貨的ISL8200MIRZ采用23引線的QFN封裝，定購批量為1,000片的定價為15.86美元。
