產品特性：

• 采用26引腳的29.15 x 12.45mm封裝
• 低電磁干擾，高產品運行可靠性
• 引腳經過優化，簡化電路板設計
• 智能關斷功能

應用范圍：

• 洗碗機、冰箱、空調和風扇等電器設備

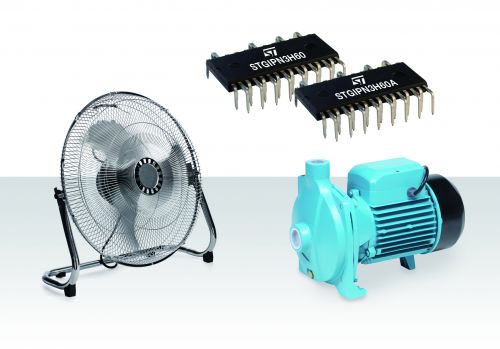

橫跨多重電子應用領域的全球領先的半導體供應商意法半導體，擴大SLLIMM(低損耗智能微型模壓模塊)產品系列，推出兩款新的能夠提高家電能效等級的微型電機驅動模塊——STGIPN3H60和STGIPN3H60A。

節能標志和能效等級標識，如ENERGY STAR® 標志和電器商品的能效等級標識，在某些國家和地區是強制性行業標準，幫助消費者在每個價位區間識別高能效產品。智能電機控制器是降低能耗的關鍵，同時還能實現更多的產品價值，例如，讓洗碗機、冰箱、空調和風扇等電器設備增加新功能，降低運行噪聲。

意法半導體的新的SLLIMM微型系列產品拓展了SLIMM智能功率模塊的產品陣容，可以直接連接中央微控制器和設備電機。傳統電機驅動器通常需要30多個分立器件，而意法半導體的解決方案可以簡化設計，大幅減少元器件數量，同時能夠節省電路板空間，提高產品運行可靠性，降低電磁干擾 (EMI)。此外，這個模塊還適用于空間有限的內置電機的小型設備。

詳細技術信息

兩款上市新品：STGIPN3H60和STGIPN3H60A。這兩款產品采用26引腳的29.15 x 12.45mm封裝，是目前意法半導體電機驅動模塊中最小的產品。每個模塊都有一個完整的三相半橋，包括高壓柵驅動器和IGBT功率開關，以及續流二極管和自舉二極管。在驅動模塊啟動過程中，自舉二極管給電機端高壓電路供電。驅動模塊集成自舉二極管可節省更多的外圍元器件，自舉二極管的集成采用了意法半導體獨有的專利技術。

STGIPN3H60A具有基本的電機驅動功能，適用于價格敏感的電器設備；而STGIPN3H60具有更多的功能，包括一個非限定用途的通用運算放大器，工程師可以將其用于一個閉路矢量控制（FOC）系統，把傳感器檢測到的電機電流反饋給微控制器。此外，該產品還有一個電壓比較器，用于過熱和過流關斷保護功能。STGIPN3H60還有提供智能關斷功能，能夠產生一個簡單的失效指示信號或發生緊急情況時在200ns內安全關斷驅動器。

STGIPN3H60/A主要特性：

• 600V/3A IGBT額定輸出
• 低電磁干擾
• 固定死區時間聯鎖功能
• 欠壓鎖保護
• 關斷功能
• 引腳經過優化，簡化電路板設計
• 高低壓引腳之間爬電路距離1.57mm，符合國際高壓設備安全標準

STGIPN3H60A和STGIPN3H60采用26引腳NDIP封裝，現已投入量產。
