網友分享:教你手工繞制環形變壓器

發布時間:2015-01-20 責任編輯:sherryyu

【導讀】家用功放機大都采用環形變壓器供電。環形變壓器有漏磁小、轉換效率高、頻率響應寬等特點,可以提高功放機音質。如果環形變壓器燒壞,又買不到原配型號來替換,那只有采取手工繞制的方法來復制。下面介紹手工繞制的方法。

1.拆除舊繞組

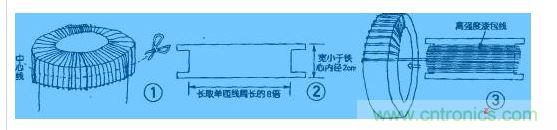

用剪刀將絕緣紙剪破后即露出變壓器的次級繞組,次級繞組線徑通常較粗,在實際維修中極少見到有燒壞的情況,因其匝數不太多,故可一匝一匝地拆了以便統計匝數。多個次級繞組均可采取類似方法邊拆邊計匝數。初級繞組線徑較細,燒壞的情況較常見。由于初級繞組的匝數多在千匝以上,加之絕緣材料被燒熔后附著于線匝上,若仍采用上述方法來統計匝數,顯然是很麻煩的??焖偬幚矸椒ㄊ牵河眉舻堆貓A周上中心線將初級統組線圈一層層剪斷,然后將剪斷的線圈剝離鐵心,再數出根數即得總匝數。開剪方法如圖所示。
變壓器
2.對環形鐵心進行絕緣處理

環形變壓器的鐵心通常用優質高導磁率硅鋼帶卷制而成。當初級線圈燒壞后,浸有絕緣漆的環形鐵心的絕緣層同時會不同程度地受損,在重新繞線圈前應進行浸漆處理。方法是:將環形鐵心浸在絕緣漆中,數分鐘后取出晾干,再在烘箱中烘干。然后在內外圓周上各粘貼一層膠帶,再將玻璃紙劃成寬約2cm的條狀,將鐵心包裹卷繞一層,并用雙面膠帶粘連接頭。

3.線梭制作

為了便于手工操作,必須制作一種專用的繞線線棱。筆者設計了一種“工”字形的線梭,如圖2所示。它可用塑料薄片或不銹鋼薄片加工而成,可取為單股線匝周長的8倍左右,寬度小于環形鐵心內徑2cm左右。這樣的線核不僅穿繞方便,還可減少穿繞次數。顯然,漆包線在線梭上繞一圈的長度為單股線匝周長的8×2=16倍,若采用雙線并繞,線梭上每一圈漆包線就可在環形鐵心上繞32匝。以影皇AV-228專業功率放大器為例,其環形變壓器初級線圈為1068T。雙線并繞為534T,因而在線梭上繞534÷I6≈34圈漆包線就夠用了。

4.繞制線圈

先繞初級繞組,取和原線徑相近的優質高強度漆包線,雙線并繞在“工”字形線梭上,圈數滿足要求后剪下。將雙線頭用雙面膠粘附在環形鐵心的外圓周上,使線梭在環形鐵心的內孔中穿繞,如圖3所示。一層線圈繞好后,刷上一層絕緣漆(有利于線匝定位及絕緣),并用玻璃紙包上一層,再繞第二層線圈。繞好后,將兩線圈的頭尾相接使其串聯,另兩根線頭用軟皮線焊接引出,并做好絕緣。在初級統組上加一層層間絕緣紙后再繞次級繞組,繞制方法與初級繞組繞法類同。

當所有繞組繞制完畢后,將環形變壓器放入恒溫箱中烘烤一段時間,以使絕緣漆干燥。再在最外層用一層較厚的絕緣紙包好,環形變壓器就制作完成了。
