實例:?jiǎn)坞娫磁c雙電源應用電路設計

發布時間:2015-01-26 責任編輯:xueqi

【導讀】本文介紹了一款雙聲道音頻功率放大集成電路-TDA1521,給出了TDA1521分別在單電源或雙電源模式下的電路設計實例,一起來看看吧。

TDA1521是一款雙聲道音頻功率放大集成電路,9腳單列直插式封裝,輸出功率2×15w。性能穩定,音質也不錯,在音響應用中較為常見。 TDA1521可以在單電源或雙電源模式下工作,工作電源電壓范圍15V~40V(±7.5 -- ±20V),以下是TDA1521單電源接法和雙電源接法的電路圖:

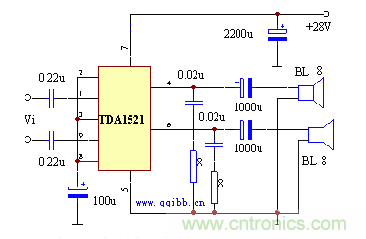

圖1:TDA1521單電源接法

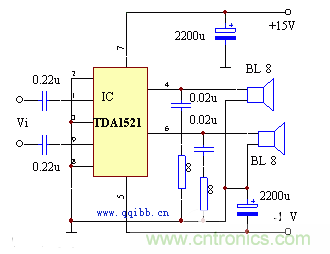

圖2:TDA1521雙電源接法


在條件許可的情況下,建議采用雙電源工作模式,這樣可以去掉駁接揚聲器的輸出耦合電容(OCL電路),改善頻率響應。
