例如，一個諸如 ASIC 的 75A、1V 負載需要 3 個 LTM4645，以提供總共 75A (= 3 x 25A) 電流。為了提供系統彈性，增設了一個額外的 LTM4645 作為3+1形式的備份，因而導致四個 LTM4645 均分電流以在某個 LTM4645 發生故障的情況下提供 75A。如果其中一個穩壓器出現某種故障操作，該器件則向上游熱插拔控制器發出指示信號，以將其自身與電源通路斷接，而其余的三個 LTM4645 穩壓器則保持不間斷的運行?？蓮?LTM4645 的 N+1 冗余度特性獲益的應用包括數據中心、航空航天、銀行交易和云系統，在這些應用中，改善系統安全性和完整性是最優先考慮的事項。



LTM4645 采用 4.7V 至 15V 輸入電源工作，輸出電壓可調節在 0.6V 至 1.8V。同步降壓操作可從 12VIN 提供 25A (在 1V) 輸出，效率達 86%，產生 3.5W 功耗和 41°C 溫升 (無氣流、無散熱器)。該器件采用 9mm x 15mm x 3.51mm BGA 封裝，并內置電感器、MOSFET 和 DC/DC 穩壓器 IC。利用一個差分遠端采樣放大器以補償由 PCB 走線電阻引起的電壓降，電參數在 –40°C 至 125°C 溫度范圍內進行了測試，輸出電壓總 DC 準確度保證為  ±1.2%。LTM4645 擁有幾種安全功能，例如：輸出過壓保護、輸出過流保護和一個內置的溫度監視二極管。傳播延遲 (從故障器件關斷的時間算起) 小于 200ns。



LTM4645 工作在 –40°C 至 125°C 溫度范圍。多達 6 個器件可均分 150A 負載電流。在 12V 輸入至 1V 輸出、25A 負載時，功耗僅為 3.5W。就 12V 輸入、1V 輸出轉換而言，在高達 75°C (0LFM，無散熱器) 時提供滿功率，在 85°C 時負載電流降額至 20A。千片批量的起始價為每片 26.23 美元。如需更多信息，請登錄 。

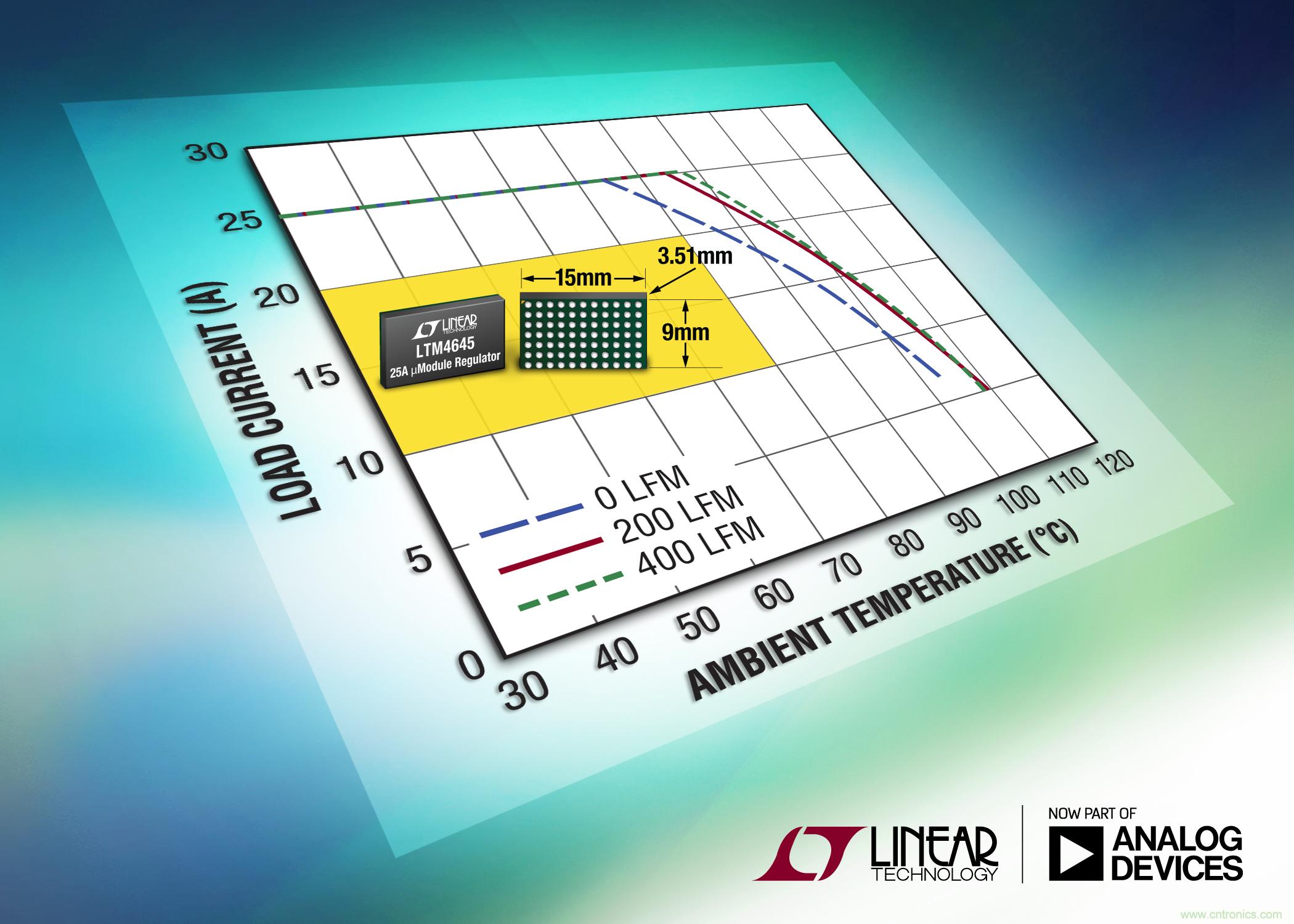

照片說明：25A µModule 穩壓器





本文給出的報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
