電源去耦來保持電源進入集成電路(IC)的低阻抗

發布時間:2018-11-12 責任編輯:lina

【導讀】諸如放大器和轉換器等模擬集成電路具有至少兩個或兩個以上電源引腳。對于單電源器件,其中一個引腳通常連接到地。如ADC和DAC等混合信號器件可以具有模擬和數字電源電壓以及I/O電壓。

諸如放大器和轉換器等模擬集成電路具有至少兩個或兩個以上電源引腳。對于單電源器件,其中一個引腳通常連接到地。如ADC和DAC等混合信號器件可以具有模擬和數字電源電壓以及I/O電壓。像FPGA這樣的數字IC還可以具有多個電源電壓,例如內核電壓、存儲器電壓和I/O電壓。

不管電源引腳的數量如何,IC數據手冊都詳細說明了每路電源的允許范圍,包括推薦工作范圍和最大絕對值,而且為了保持正常工作和防止損壞,必須遵守這些限制。

然而,由于噪聲或電源紋波導致的電源電壓的微小變化—即便仍在推薦的工作范圍內—也會導致器件性能下降。例如在放大器中,微小的電源變化會產生輸入和輸出電壓的微小變化,如圖1所示。

 電源去耦來保持電源進入集成電路(IC)的低阻抗

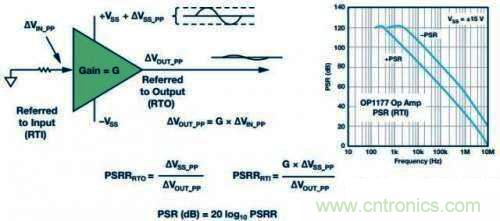

圖1. 放大器的電源抑制顯示輸出電壓對電源軌變化的靈敏度。

放大器對電源電壓變化的靈敏度通常用電源抑制比(PSRR)來量化,其定義為電源電壓變化與輸出電壓變化的比值。

圖1顯示了典型高性能放大器(OP1177)的PSR隨頻率以大約6dB/8倍頻程(20dB/10倍頻程)下降的情況。圖中顯示了采用正負電源兩種情況下的曲線圖。盡管PSRR在直流下是120dB,但較高頻率下會迅速降低,此時電源線路上有越來越多的無用能量會直接耦合至輸出。

如果放大器正在驅動負載,并且在電源軌上存在無用阻抗,則負載電流會調制電源軌,從而增加交流信號中的噪聲和失真。

盡管數據手冊中可能沒有給出實際的PSRR,數據轉換器和其他混合信號IC的性能也會隨著電源上的噪聲而降低。電源噪聲也會以多種方式影響數字電路,包括降低邏輯電平噪聲容限,由于時鐘抖動而產生時序錯誤。
