電感式接近開關為何只認識金屬物體?選用安裝有哪些注意事項?
發布時間:2019-08-23 責任編輯:xueqi

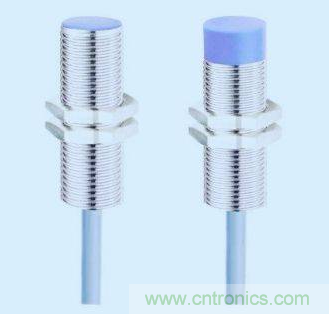

【導讀】接近開關在控制系統中是種常見的傳感元件,也是一種傳感器。因?yàn)樗哂袀鞲衅餍阅?,而且動作可靠、性能穩定、頻率回應快、抗干擾能力強、還具備防水、防振、耐腐蝕等特點。
說到它只認識金屬物體,那就得看是什么原因?qū)е滤粚饘傥矬w有意思的? 電感式接近開關有個非常重要的組成是LC高頻振蕩器,在接近開關通電后其產生交變振蕩磁場。只有交變振蕩磁場發生衰減,接近開關內部參數才會發生變化。因此,只有金屬物體靠近這個能產生電磁場振蕩的感應探頭,此時金屬物體內部產生渦流,這種渦流又會反作用于能產生電磁場振蕩的感應探頭,那么接近開關振蕩能力衰減甚至停振,于是開關內部電路參數才會發生變化。接近開關的后級放大電路來處理振蕩器及停振變化,處理好后才會轉換為開關信號,從而觸發驅動控制器件。只有金屬物體才會有電渦流產生,非金屬物體是產生不了電渦流的,沒有電渦流產生,就不會有反作用于振蕩感應探頭產生的交變振蕩磁場,交變磁場不衰減或者不停振,那么開關內部電路參數不會變化,就沒有信號轉換為開關信號輸出。
在采購電感式接近時,作為用戶要了解電感式接近開關哪些基本術語? 感應檢測距離;通俗點說就是開關感應表面到開關動作時與金屬物體之間的距離。例如用的是圓形的感應表面探頭,那么感應檢測距離一般為圓形截面積半徑。 額定動作距離;簡單點說就是開關最大的感應檢測距離。 設定動作距離;一般調整為額定動作距離的0.8倍。 標準檢測體;檢測體用正方形Q235鋼,一般邊長取感應表面的2.5倍左右。 輸出狀態;常開、常閉兩種狀態。 檢測方式;埋入式、非埋入式兩種。 響應頻率;一秒鐘內開關動作循環次數。 響應時間;從檢測到金屬物體時間到開關出現電平變化時間的差。 導電壓降;開關位于通電狀態使。晶體管上的的電壓降。 輸出形式;引線有二限制、三線制、四線制,晶體管類型有PNP型和NPN型。等輸出形式。 一般采購時,根據實際應用情況,至少考慮好輸出形式、響應時間、檢測距離、輸出狀態這幾個基本的參數。
在安裝過程中要注意電磁干擾問題,對開關的影響不容忽視,否則不好用怪產品質量問題有點說不過去! 例如安裝場所有很多不符合EMC標準的設備,像陳舊設備、劣質電子設備、射頻干擾設備等,它們都會產生跟強得電磁干擾,影響著生產順利進行。一旦忽視這些問題,那么接近開關會工作時總是吊兒郎當。 解決辦法;將接近開關的電源線和信號線分開穿管,電源輸入端加高頻濾波器、加瞬態電壓抑制二極管。這些方法都能解決電磁干擾問題,但最為方便的就是將開關的電源線和信號線分開敷設,各自穿鐵管。
來源:Talk工控
