圖4顯示的是同相放大器，此時digiPOT相當于電位計，可通過反饋調整增益。由于部分輸出會反饋, R_AW/(R_WB + R_AW),應等于輸入，理想增益為：



圖4.電位計模式中的同相放大器



該電路的增益與R_AW, 成反比R_AW接近零時會迅速上升，顯示出雙曲線傳遞函數特性。為了限制最大增益，可插入一個電阻與R_AW（位于增益公式的分母內）串聯



如果需要線性增益關系，可以采用可變電阻器模式以及固定外部電阻，如圖5所示，增益現定義如下：



圖5.可變電阻器模式中的同相放大器



將低電容端（最新器件中為W引腳）連接至運算放大器輸入可獲得最佳性能.



digiPOT用于信號放大的優勢



圖4和圖5所示的電路具有高輸入阻抗和低輸出阻抗，可工作于單極性和雙極性信號。digiPOT可用于游標操作，采用固定外部電阻在更小的范圍內提供更高的分辨率，還可用于運算放大器電路，信號有無反轉均可。此外，digiPOT的溫度系數較低，電位計模式時通常為5 ppm/°C，可變電阻器模式時則為35 ppm/°C。



digiPOT用于信號放大的限制



處理交流信號時，digiPOT的性能受帶寬和失真的限制。受寄生器件影響，帶寬是指在小于3 dB衰減時能夠通過digiPOT的最大頻率。總諧波失真 (THD)（此處定義為后四個諧波的rms之和與輸出基波值的比值）是信號通過器件時衰減的量度。這些規格涉及的性能限制由內部digiPOT架構決定。通過分析，我們可以更好地全面了解這些規格，減少其負面



內部架構已從傳統的串聯電阻陣列（如圖6a所示）發展至分段式架構（如圖6b所示）。主要的改進是減少了所需內部開關的數量。第一種情況采用串行拓?fù)浣Y(jié)構，開關數量為N = 2n是分辨率的位數。n = 10,時，需要1024個開關

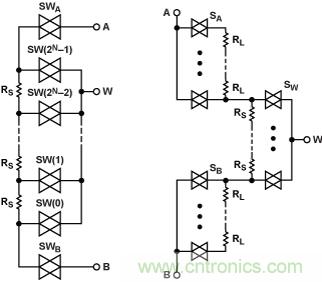

圖6. a)傳統架構，b)分段式架構



專有（專利）分段式架構采用級聯連接，可以最大限度地減少開關總數。圖6b的例子顯示的是兩段式架構，由兩種類型的模塊組成，即左側的MSB和右側的LSB。



左側上下模塊是一串用于粗調位數的開關（MSB段）。右側模塊是一串用于精調位數的開關（LSB段）。MSB開關粗調后接近RA/RB比。LSB串的總電阻等于MSB串中的單個阻性元件，LSB開關可對主開關串上的任一點進行比率精調。A和B MSB開關為互補碼。



分段式架構的開關數量為:



     N = 2^{m + 1} + 2^{n – m},



其中n是總位數，m是MSB字的分辨率位數。例如n = 10 and m = 5, 則需要96個開關。



分段式方案需要的開關數少于傳統開關串:



     兩者相差的開關數 = 2ⁿ – (2^m + 1 + 2^{n – m})



在該例中，節省的數量為



     1024 – 96 = 928!



兩種架構都必須選擇不同電阻值的開關，充分考慮到模擬開關中的交流誤差源。這些CMOS（互補金屬氧化物半導體）開關由并行P溝道和N溝道MOSFET構成。這種基本雙向開關可以保持相當恒定的電阻(RON) 信號可達完整的供電軌.



帶寬

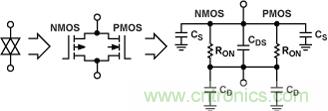

圖7顯示的是影響CMOS開關交流性能的寄生器件。



圖7.CMOS開關模式



C_DS = 漏極-源級電容; C_D = 漏極-柵級 + 漏極-體電容;C_S = 源級-柵級 + 源級-體電容.



傳遞關系如以下公式定義，其中包含的假設為:



● 源阻抗為 0 ?

● 無外部負載影響

● 無來自C_DS的影響

● R_LSB  << R_MSB





其中:



R_DAC是設定電阻



R_POT是端對端電阻



C_DLSB是LSB段的總漏極-柵級 + 漏極-體電容



C_SLSB是LSB段的總源級-柵級 + 源級-體電容



C_DMSB是MSB開關的漏極-柵級 + 漏極-體電容



C_SMSB是MSB開關的源級-柵級 + 源級-體電容



m_off是信號MSB路徑的斷開開關數量



m_on是信號MSB路徑的接通開關數量



傳遞公式受各種因素影響，與代碼存在一定關聯，因此我們采用以下額外假設來簡化公式



C_DMSB + C_SMSB = C_DSMSB



C_DLSB + C_SLSB  >> C_DSMSB



(C_DLSB + C_SLSB) = C_W (詳見數據手冊)



C_DS對傳遞公式?jīng)]有影響，但由于其出現的頻率通常比極點高的多RC 低通濾波器是主要的響應。理想的近似簡化公式為：





帶寬(BW)定義為:





其中CL是負載電容.



BW與代碼有關，最差的情況是代碼在半量程時，AD5292的數字值為2₉= 512，AD5291的數字值為2₇ = 128)。圖8顯示的是低通濾波效應，它受代碼影響，在不同標稱電阻與負載電容值時會發生變化.



圖8.各種電阻值的最大帶寬與負載電容



PC板的寄生走線電容也應加以考慮，否則最大帶寬會低于預期值，走線電容可以采用以下公式簡單計算：





其中



εR是板材的介電常數



A是走線區域(cm2)



d是層間距



如，假設FR4板材有兩個信號層和電源/接地層, εR = 4, 走線長度 = 3 cm寬度 = 1.2 mm, 層間距 = 0.3 mm; t則總走線電容約為 4 pF.



失真



THD用于量化器件作為衰減器的非線性。該非線性由內部開關及其隨電壓變化的導通電阻 R_ON而產生。圖9所示為放大的幅度失真示例.



圖9.失真



與單個內部無源電阻相比，開關的R_ON很小，其在信號范圍內的變化則更小。圖10顯示的是典型的導通電阻特性。



圖10.CMOS電阻

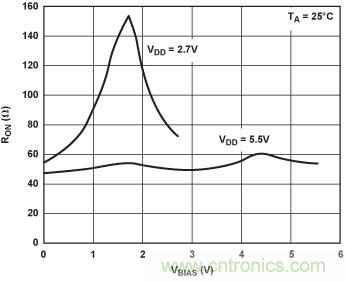

電阻曲線取決于電源電壓軌，電源電壓最大時，內部開關的R_ON 變化最小。電源電壓降低時，R_ON 變化和非線性都會隨之增加。圖11對比了低壓digiPOT在兩種供電電平下的R_ON



圖11.開關電阻變化與電源電壓的關系



HD取決于各種因素，因此很難量化，若假設R_ON,的變化為10%，則以下公式可用于近似計算:





一般說來，標稱digiPOT電阻(R_POT),越大，則分母越大，THD就越小.



權衡



R_POT增加后，失真和帶寬都會隨之降低，所以改進一項指標的同時必定會犧牲另一項。因此，電路設計人員必須在兩者之間做出適當?shù)臋?quán)衡。這也關系到器件的設計水平，因為IC設計人員必須平衡設計公式中的各個參數:





其中



C_OX是氧化電容



μ是電子(NMOS)或空穴(PMOS)的遷移常數



W是寬度



L是長度



偏置



從實用的角度來看，我們必須充分發揮各項特性。digiPOT通過容性耦合衰減交流信號時，若信號偏置達到電源的中值，則失真最小。這意味著開關工作在電阻特性線性最強的部分.



一種方法是采用雙電源供電，只需將電位計接地至電源共模端，信號便會產生正負向擺動。如果需要單電源供電，或者某些digiPOT不支持雙電源時，可以采用另一種方法，即添加V_DD/2的失調電壓至交流信號。該失調電壓必須添加到兩個電阻端，如圖12所示。



圖12.單電源供電交流信號調理



若需要使用信號放大器，雙電源供電的反相放大器優于同相放大器（如圖13所示），原因有以下兩項:



● THD性能更佳，因為反相引腳的虛地可將開關電阻集中在電壓范圍中間。

● 因為反相引腳位于虛地，所以幾乎取消了游標電容 C_DLSB,令帶寬增幅較?。ū仨氉⒁怆娐贩€(wěn)定性）.



圖13.采用反相放大器digiPOT可調整放大



附錄——關于AD5291/AD5292



256/1024位數字電位計精度為1%，可編程20次



The AD5291/AD5292數字電位計，如圖14所示，具有256/1024位分辨率。端對端電阻有20 kΩ、50 kΩ和100 kΩ可供選擇，誤差優于1%，溫度系數在可變電阻器模式下時為35 ppm/°C，分壓器 模式下時為5 ppm/°C（比率）。這些器件可實現與機械電位計相同的電子調整功能，但尺寸更小且更可靠。其游標位置可通過SPI兼容接口調整。在熔斷熔絲，將游標位置固定（此過程類似于將環氧樹脂涂在機械式調整器上）之前，可進行無限次調整。“去除環氧樹脂”過程最多可以重復20次。AD5291/AD5292采用9 V至33 V單電源或±9 V至±16.5 V雙電源，功耗8 μW。采用14引腳TSSOP封裝，工作溫度范圍為–40°C至+105°C

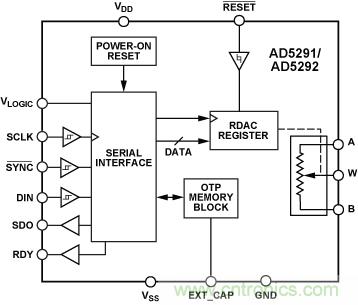

圖14.AD5291/AD5292功能框圖
