傳統上講，一個5V USB是智能手機和平板電腦等移動設備的標準電源。由于迷您USB的電流容量限制，一個5V電源只能至多提供10W電力，這可能需要6個多小時的充電時間。隨著移動設備的電池容量的增加，電池充電時間過長成為困擾消費者的一個難題。



為了改進用戶體驗，高電壓（> 5V）充電方法提供了更多的輸入功率并縮短充電時間，同時保持2A的相同的電纜電流。除了高電壓充電，許多移動電源廠商也通過集成電池電量計創造更加智能的移動電源，這使得用戶可以看到移動電源狀態、預期的充放電時間。這讓移動電源變得更加智能。它使得用戶能夠知曉移動電源的狀態、估計充電和放電時間。驗證也正成為一種趨勢。終端應用和移動電源充電前需要身份驗證。該理念可保持應用程序的整體電池壽命。



亞洲的移動電源設計師是早期采用這些新功能的人群；中國的一個領先移動電源供應商在其新設計中采用了TI的2.4 GHz CC2543系統片上系統（SoC）和bq25895。在供應商看來，輸入需要支持帶最大4A電池充電電流的12V / 9V / 5V適配器，而輸出放電功率為5V / 2.1A。



圖1是一個智能移動電源的典型框圖。8051 core、32kB閃存、1KB RAM CC2543 SoC充當系統控制器及無線收發器。本設計中的關鍵因素是使用CC2543器件的專有無線電實現低功耗和低成本的Bluetooth®低能耗信標的功能。



bq25895是一種單電池快速充電器，其可自動與適配器通信，并支持高電壓充電（降壓）。其充電電流可高達5A。在USB便攜式模式中，bq25895可充當升壓器，并輸出一個穩定的5V（3A的最大輸出電流）為諸如智能手機的連接終端設備提供電源。



TPS2514 USB專用充電端口控制器可與連接設備通信，以確保該設備可從移動電源提取最大功率。

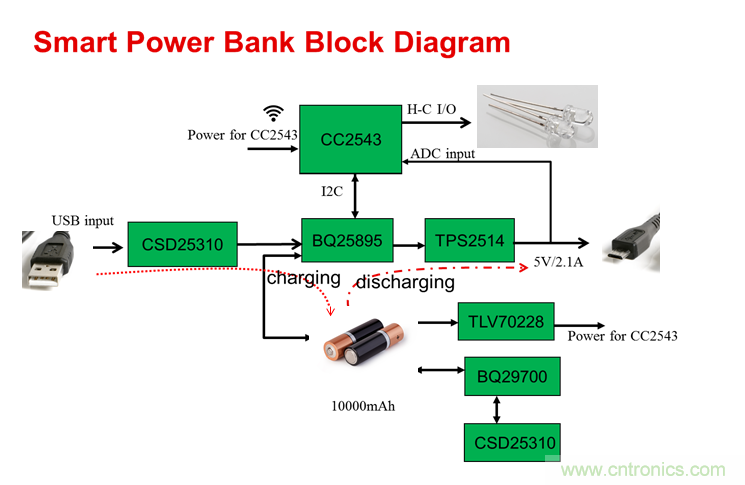

圖1：支持高電壓充電的智能移動電源框圖



多家公司已提供了不同的高電壓充電協議，這其中包括TI。越來越多的智能手機和移動電源現在都具有高電壓充電功能。在這個競爭激烈的市場中，bq25895和CC2543 SoC可帶來額外價值，實現全快速充電能力，提高您的產品質量。通過訪問產品文件夾了解更多產品優點，并在下方做出評論讓我們了解您在尋找何種設備設計快速充電。
