【導讀】當你需要從一個不帶數模轉換器(DAC)的微控制器輸出模擬信號時，你可以外加一個DAC芯片。但是你也可以用另一種更經濟的方法，即采用脈寬調制(PWM)輸出加低通濾波器(LPF)取其平均值的方法，該平均值等于PWM信號的占空比。

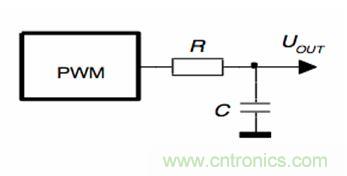

圖1：用RC低通濾波器得到PWM信號的平均值
RC低通濾波器濾除掉非直流信號，得到的便是平均信號UOUT。如果PWM信號的周期T為63個時鐘周期，UOUT將會是64個離散DC值之一。(0 到 63，6位分辨率。)
RC低通濾波器的時間常數τ必須足夠大以平滑輸出信號UOUT，紋波?UOUT應小于一個最低有效位(LSB)。最壞的情況出現在50% 占空比時(如圖2所示)。當τ遠大于周期T時，電容的充電電流IC 和變化?UOUT可近似為：
對于一個6位的DAC，UOUT應小于 VCC/64，要求濾波器的τ=RC ≥ 16·T。

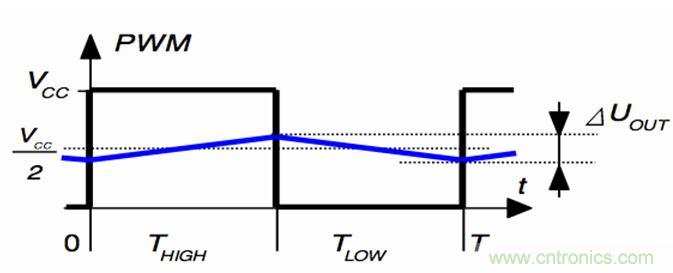

圖2：濾波輸出(藍色)的紋波應小于一個LSB
一些實用數據：低功耗微處理器常使用一個32768Hz晶體振蕩器作為PWM模塊的時鐘信號。如果是6位PWM，則周期T為64/32768≈2ms，因此需要32ms的時間常數，也就是要等待5τ(160ms)來使6位轉換器穩定。非常慢。本設計實例將展現你如何才能加速完成信號的轉換。
微控制器中的PWM模塊通?？梢援a(chǎn)生多個PWM信號。我們來考慮一下將兩個基于PWM的3位DAC(DACH和DACL)的輸出求和，求和前DACL輸出的幅度被減小到了八分之一。得到的信號相當于一個6位DAC，但將會比簡單版本有重大的優勢：周期T對于相同的分辨率僅為8個時鐘周期，而所需的時間常數τ是原來的八分之一，DAC的穩定時間快了8倍。這樣改進后就很容易用電阻為兩個PWM信號(PWMH、PWML)實現RC濾波器：

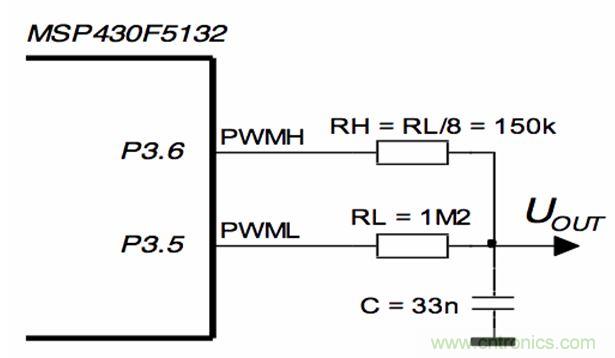

圖3：將兩個基于PWM的DAC輸出合到一起
輸出信號UOUT等于：
這一技術已經在TI MSP430F5132微控制器中實現：
圖4：基于6位(3+3)PWM的DAC的初始化和寫入代碼

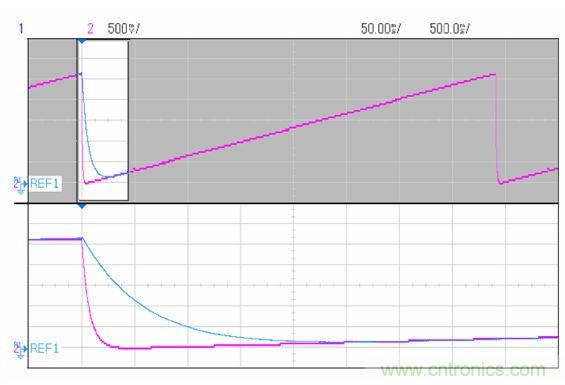

圖5：基于6位PWM的DAC測量輸出；藍線：圖1方案(穩定時間160ms)；紫線：圖3方案(穩定時間20ms)。
7位DAC可以用1%精度的電阻實現。這次，兩個PWM信號用來產生兩個3位DAC，最終實現6位的效果，MSb只用P3.7引腳來設置為0或1。

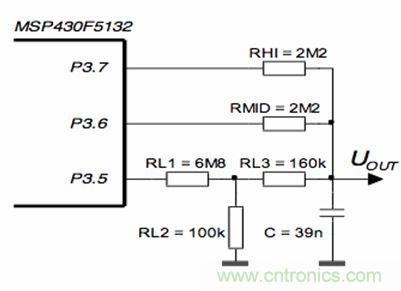

圖6：基于7位PWM的DAC的實現

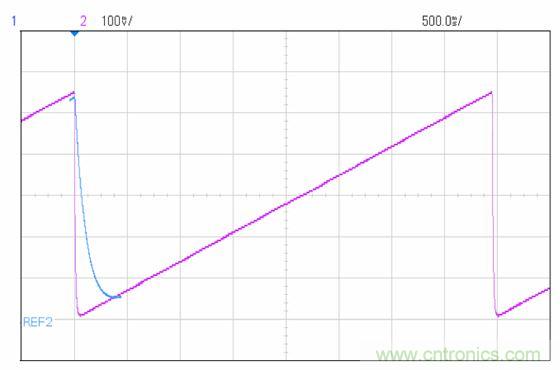

圖7：圖6電路的測量輸出結果；注意其優秀的線性度

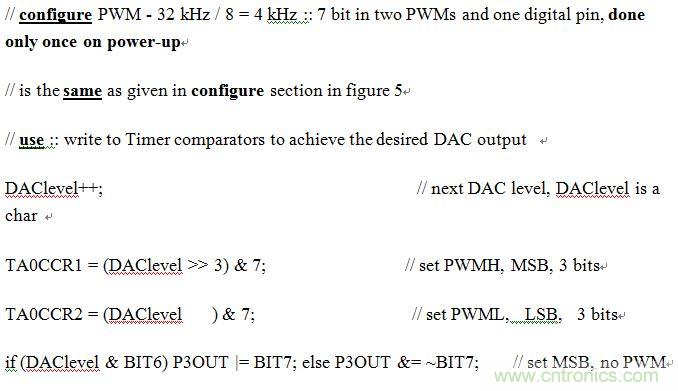

圖8：基于7位(3+3+1)PWM的DAC的初始化和寫入代碼
這里的速度提升更加明顯。一個簡單的PWM DAC需要128個時鐘周期(128/32768 s-1=3.9ms)，因此τ=32·T=125ms，穩定時間為5·125ms=625ms。圖7的穩定時間為40ms，快了16倍。使用高階的LPF濾波器也有助于縮短穩定時間。
