選擇合適元件、編寫軟件并確保系統可協調工作的過程不必非常復雜，即使在實現基本功能時也是如此。在本文中，我將探討如何使用智能DAC這一新型器件在降低成本和縮短開發時間的同時提高系統性能。

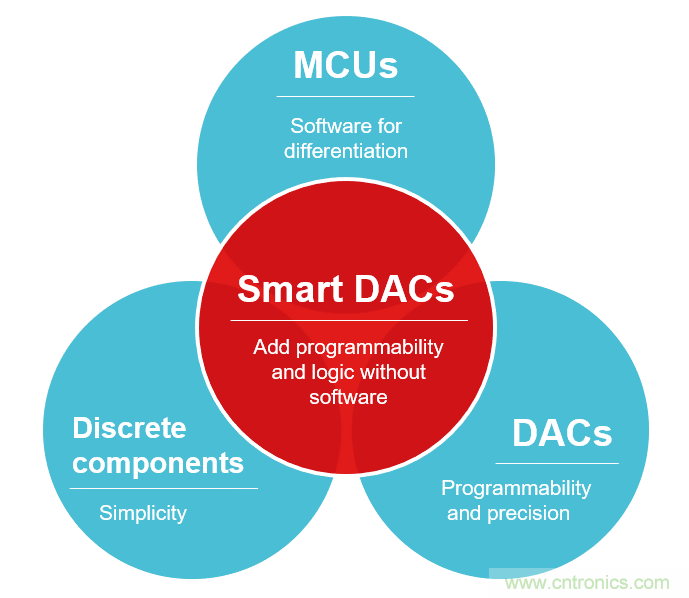

智能DAC是出廠可編程的精密DAC，具有集成的非易失性存儲器(NVM)、可編程狀態機邏輯、脈寬調制(PWM)發生器和內置的自定義波形發生器。由于智能DAC無需使用軟件，因此可以填補DAC電路、MCU電路以及使用精密電阻器、電容器和電感器等元件構建的離散型電路之間的差距。圖1顯示了智能DAC如何提供獨特的常規實施方法。



圖1：智能DAC填補了離散、DAC和MCU電路之間的差距



在以下幾種用例中，您可以借助智能DAC使用更少的系統資源來執行簡單的功能，從而節省時間和系統成本。



無需軟件即可實現可靠的加電和基本的可編程性



基于軟件的MCU設計雖然對某些汽車和工業設計中的主要監視和控制應用非常有用，但在設計僅需要輔助電壓裕量、偏置或微調的次級應用或子系統時，卻需要過多的資源。諸如照明控制之類的應用僅需要一個簡單的感測控制反饋回路。另一個示例是實現電器的常見功能，即當微波爐或冰箱的門打開時，里面的燈會亮。由于這是一項需要較少資源即可實現的簡單功能，因此智能DAC可以提供幫助。



圖2顯示了具有集成NVM的智能DAC。借助在系統生產期間將寄存器設置存儲在存儲器中的功能，您可以在存儲器中對智能DAC的加電狀態進行編程。符合汽車電子委員會Q100標準的智能DAC可以在125°C的工作溫度下將存儲記憶保留20年之久，因此非常適用于汽車和工業應用，例如汽車日間行車燈的多斜率熱折返，或航空航天和國防系統中的陸地和移動無線電。





圖2：具有NVM的DAC53701方框圖



生成定制輸出

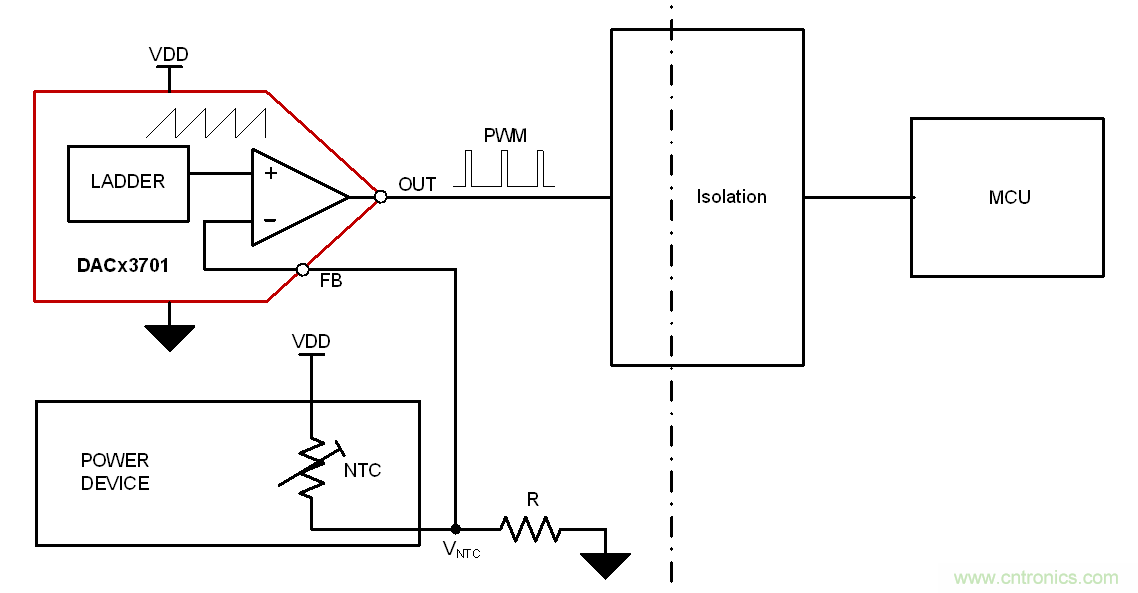

智能DAC同樣適合需要生成PWM的應用，例如內置可配置的模擬至PWM占空比轉換或通用輸入 (GPI) 至PWM轉換的遠程故障管理。與MCU或基于計時器的解決方案（如555計時器）不同，智能DAC不需要研發時間或其他容易出現溫漂的分立式元件。圖3顯示了使用10位電壓輸出DAC53701智能DAC進行溫度至PWM轉換的示例，其中PWM輸出的脈沖寬度會隨溫度變化而調整。您可以在技術文章“使用智能數模轉換器生成脈寬調制信號”中了解其他PWM應用。



圖3：DAC53701會根據溫度變化調整PWM輸出



您還可以在患者監護系統中生成音調時實現這些波形，在此類系統中，智能DAC可通過提供預配置圖形和基于通用輸入/輸出(GPIO)的觸發功能來生成醫療警報。我們的“揭開醫療警報設計的神秘面紗，第1部分：IEC60601-1-8標準要求”系列對此主題進行了更詳細的介紹。



生成LED淡入、淡出和熱折返



在電器和車輛的照明應用中，智能DAC可生成淡入和淡出信號，從而提供數字輸入觸發和可編程計時。設計人員可以通過重新編程NVM來構建模塊化系統并在各個電路板上進行LED亮度等調整，從而減少開發時間和成本。



LED可靠性與工作溫度成反比，為了提高LED的使用壽命，必須進行主動熱折返以改善熱管理。汽車照明中的日間行車燈(DRL)可一直打開，并在白天暴露于日光下。此時需要通過熱折返來更大限度地延長LED壽命，而智能DAC可通過內置特性幫助簡化系統設計。

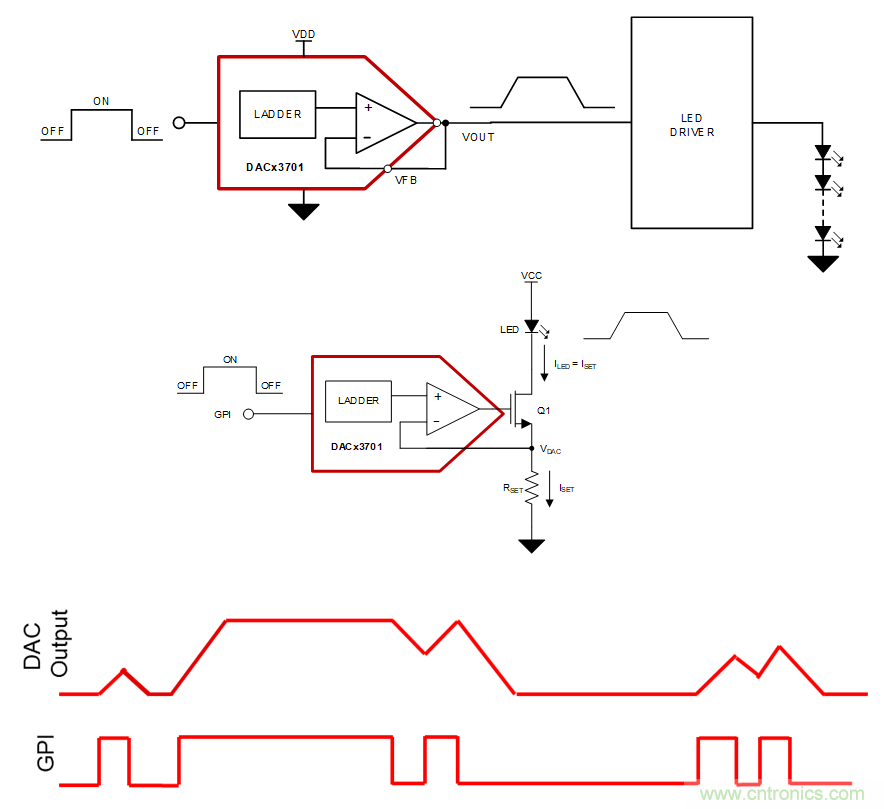

圖4顯示了電路以及GPI輸入和DAC輸出之間的關系，以及如何由GPI直接控制DAC輸出的上升和下降以產生轉向的LED淡入或淡出。電器通常使用傳感器來確定門處于打開還是關閉狀態，GPI將其表示為高電平或低電平。



圖4：電器淡入和淡出信號的GPI脈沖時間與DAC輸出斜坡時間的關系



作為可編程比較器



在家電、醫療設備、零售自動化和其他工業應用中，智能DAC還能作為可編程比較器，提供可編程遲滯或輸出鎖存功能，并有助于簡化故障管理軟件和減小電路板尺寸。

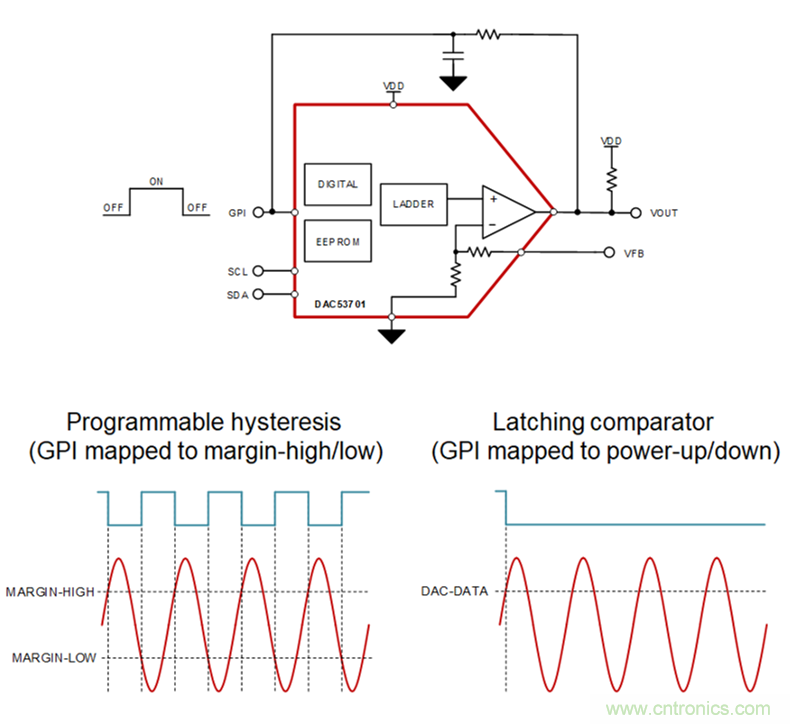

圖5顯示了可編程遲滯和鎖存比較器功能，以及如何在存儲于NVM中的高裕度和低裕度值設置的閾值范圍內跟蹤DAC輸出。



對于可編程遲滯，如果輸入超過高裕度值，則GPI將切換為低電平。如果跟蹤的值繼續下降到低于高裕度值，則GPI不會發生任何變化。直到該值下降至低裕度值以下，將導致GPI觸發高電平。這可用于在給定值超出有限范圍時發出警報。對于鎖存比較器實現，反饋電壓僅需小于VDD（因為運算放大器由VDD供電），因此如果鎖存為高電平，則輸出將再次變?yōu)榈碗娖健?nbsp;



圖5：智能DAC作為可編程比較器，具有遲滯和鎖存比較器



結束語



如這些用例所示，智能DAC可用簡單的單芯片解決方案代替分立式模擬電路和MCU，從而幫助您設計獨立的電路，這會節省時間并降低系統成本。使用此預過濾產品搜索功能來探索TI的智能DAC產品系列。



其他資源



DACx3701-Q1數據表顯示了熱折返回路的實施方法。
