諧波濾波器工作原理的解析
發布時間:2018-11-23 責任編輯:lina
【導讀】諧波濾波器,是一個用于濾除電力系統中某一次或多次諧波的裝置。關于諧波濾波器,根據工作原理也分為有原式濾波器和無源式濾波器兩種,兩者之間有著一定的區別。
諧波濾波器,是一個用于濾除電力系統中某一次或多次諧波的裝置。關于諧波濾波器,根據工作原理也分為有原式濾波器和無源式濾波器兩種,兩者之間有著一定的區別。

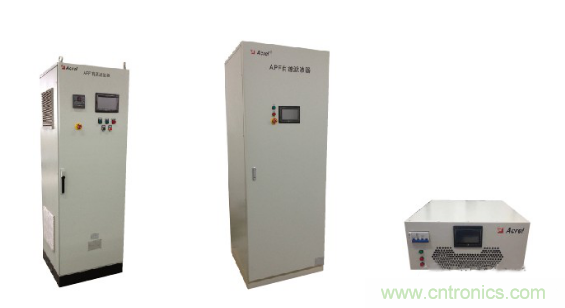

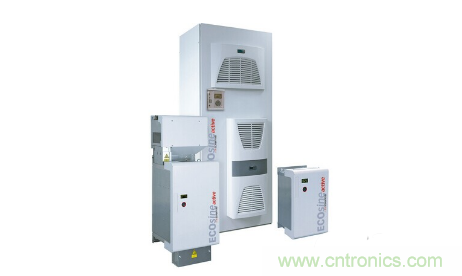

有源濾波器,又稱為主動式的濾波。他通過檢測我們系統中的諧波,然后主動生成一個與我們諧波大小相等,項序相反的用于抵消諧波的波。對我們系統的諧波進行抵消。采用的是一種補償方式。有源濾波器本質上相當于一個大功率的信號發生器,及硬件構造與變頻器類似,根據基波信號的諧波含量,產生頻率和幅度相等,但是相位相差180°的諧波以抵消該諧波。有源濾波器可以濾除各種的諧波,尤其是電網存在的低次諧波,并且可以同時實現無功補償。有源濾波器采用電力電子器件,成本較高,維護需經過培訓,占地面積小,可調節,濾波效果理想。隨著電力電子技術的發展,其成本下降空間較大,是必然的發展趨勢。

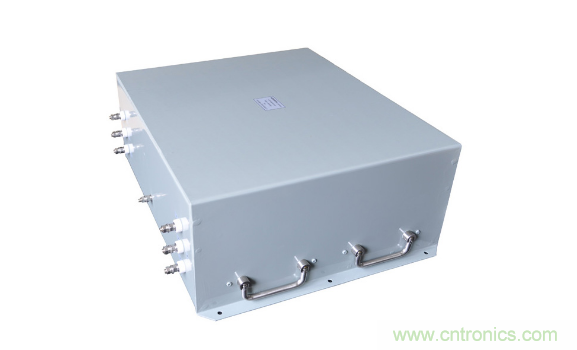

無源濾波器,也會被稱稱為被動式濾波器。其原理就是電容加電抗通過匹配,對某次諧波形成低阻抗,讓該次諧波全部流入濾波器,如果一個控制器同時控制兩個高次諧波濾波回路,必須先投入低次諧波的濾波回路,否則會放大諧波??刂破饕话愣际菬o(wú)功功率為采樣信號,實時采集,實時發送信號?,F(xiàn)在的投切元件大多都用的是可控硅投切,響應速度快。主要濾除高次諧波,并且對基波有一定損耗,一般而言,濾波效果越好,對基波的損耗也越大。無源濾波器成本低,維護簡單,占地面積較大,可調節范圍小。
