引言



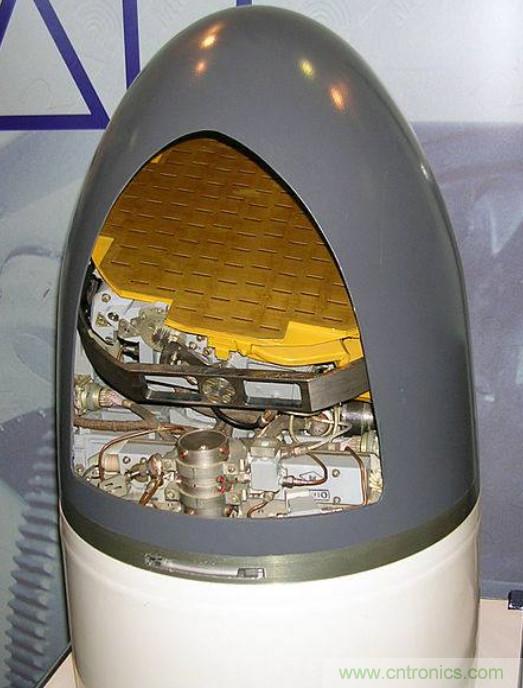

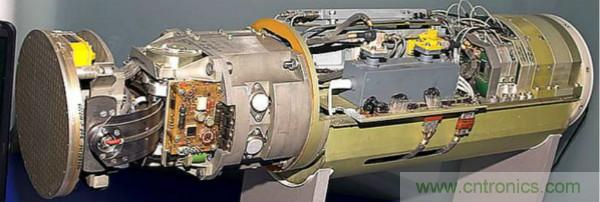

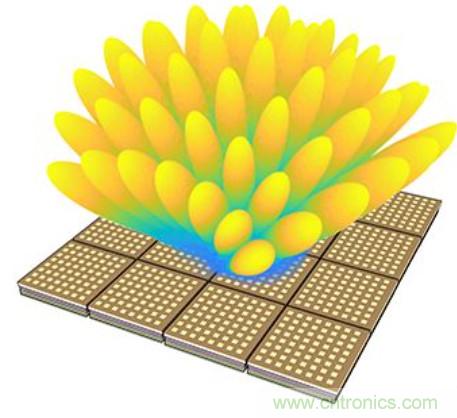

導引頭是整個精確制導武器中最具核心地位的子系統，其性能優劣直接影響精確制導武器的效能。相控陣導引頭是導引頭體制發展的一個新領域，若要將相控陣技術用于雷達導引頭關鍵是研制可共形、低截面、小型化、輕型天線陣列。





微帶天線是２０世紀７０年代初期研制成功的一種天線，在１００ＭＨｚ到５０ＧＨｚ的頻帶上獲得大量應用。與通常微波天線相比，微帶天線的主要優點是：體積小、重量輕、剖面薄，成本低，易于共形，不擾動裝載裝備的空氣動力學性能，非常適合在導彈、火箭和衛星上應用。因此微帶天線很適合作為天線陣列單元應用于相控陣?yán)走_(dá)導引頭中。





然而，微帶天線的一個缺點是功率容量較低，為了具有更遠的探測距離，相控陣導引頭需要有較大的發射功率，若要將微帶天線陣應用于導引頭，必須考慮微帶天線陣所能承受的最大發射功率。文中以微帶天線功率容量的計算方法為研究重點，論證微帶天線陣列在相控陣導引頭中應用的可能性。



(以上為射頻百花潭配圖）



１ 相控陣?yán)走_(dá)導引頭發射功率計算



雷達導引頭的作用距離和其發射功率之間的關系：





式中：Ｐａ為導引頭發射機功率（Ｗ）；Ｐｍｉｎ為接收機靈敏度（Ｗ）；λ為工作波長（ｍ）；δＴ為目標散射截面積（ｍ２）；Ｇ 為天線陣的增益。Ｌ 為雷達能量傳輸損耗，由于估算天線陣的輸入功率，因此此處只計天線的損耗。假設微帶天線陣的輻射效率為７０％，則Ｌ ＝１．４３。式（１）中導引頭發射功率與作用距離的四次冪成正比，因此發射功率的主要限制因素是作用距離。



為在一定作用距離情況下利用式（１）計算相控陣導引頭每個天線單元所需發射功率，首先，需要討論相控陣天線增益的計算方法和陣列設計方法。然后，根據需要計算每個天線單元的發射功率。



１.１ 天線陣增益



假設如圖１所示的一個有限陣元的平面均勻天線陣，每個天線單元分配的面積為Ａ，假設θ是所考慮方向（目標視線方向）同最大輻射方向之間的夾角，則單個天線在該方向上的增益為：



那么天線陣在該方向上增益可用下式計算



那么天線陣在該方向上增益可用下式計算，其中ｎ為天線單元數。



圖１　平面均勻天線陣示意圖



１.２ 天線陣設計



應用于導引頭的相控陣安裝在圓柱形的彈體中，因此陣列應排列成圓形面陣，為了增大天線陣的發射功率，應在有限口徑條件下盡量增多陣元數目。方形陣列可在保持陣元間耦合較小的情況下，在較小的口徑內填充較多的天線單元，在每個單元的發射功率一定的情況下，獲得較大的空間合成功率。考慮有效陣元數采用８×８的矩形陣；為了滿足阻抗匹配要求，在有效矩形陣的四周邊緣各增加一個虛陣元（只有陣元，不與其它負載和有源器件相連），形成１０×１０的矩形陣（如圖２所示）。ｘ 和ｙ 方向陣元間距ｄｘ ＝λ／２。

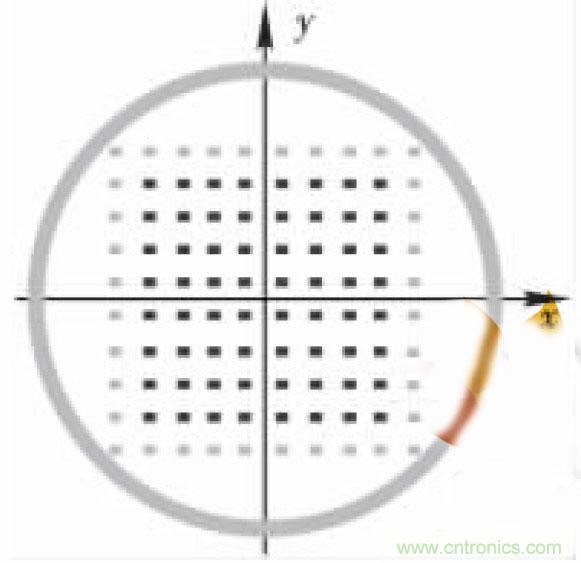

圖２　矩形陣布局平面示意圖



１.３ 天線單元發射功率計算



根據需要導引頭主要參數如表１所示。若天線單元間距離為半波長，導彈導引頭天線波束的掃描角在（－４５°，４５°）內，按照式（２）天線單元最大輻射方向增益為１．５７，當掃描到最大掃描角時天線單元增益為１．１１。

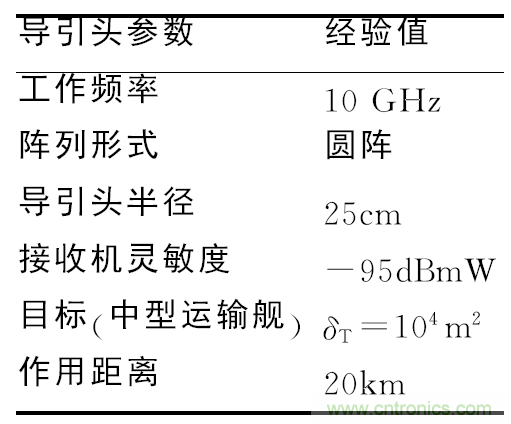

表１ 雷達導引頭經驗參數



則若按照?qǐng)D２布陣，可以布成２３×２３陣列，除去兩邊的虛陣元，實際為２１×２１陣列。天線陣列在掃描角為零時的天線陣增益為６９２，為２８．４ｄＢ，當掃描到４５°時，天線陣的增益為４９０，為２６．９ｄＢ。



若導引頭的各參數如表１所示，根據式（１），當天線掃描到４５°時，仍需保證導引頭的作用距離為２０ｋｍ，可計算得到平均發射功率為６４Ｗ。由經驗可知精確制導雷達發射脈沖功率大約為平均功率的１０００ 倍，所以得到天線陣的發射脈沖功率為６４０００Ｗ。２１×２１的陣列，可安裝４４１個單元以上，則天線單元的平均功率為０．１４５Ｗ，脈沖功率應為１４５．１Ｗ。



２ 微帶天線功率容量的估算



利用微帶天線的傳輸線模型，可將矩形微帶天線視為與貼片同寬的傳輸線連接兩個間距為Ｌ 的縫隙組成的系統。因此，天線的歐姆損耗和介質損耗引起發熱，導致天線單元的溫度升高，最終限制矩形微帶天線的平均功率，而導體和地板之間介質的擊穿電壓則限制峰值功率。



２.１ 平均功率容量



首先考慮天線的歐姆損耗，產生的熱流密度，假設天線的接地板散熱良好，由于天線的金屬貼片傳熱較快，因此可認為歐姆損耗產生的熱量在貼片上均勻分布，利用微帶天線的傳輸線模型，可將介質厚度為ｈ、寬度為Ｗ 、長度為Ｌ 的矩形微帶天線視為圖３所示的平行結構，由于矩形貼片天線的Ｗ 通常較大，該結構的等效寬度Ｗ′可用下式計算：





其中，假設微帶天線的輸入功率為１Ｗ，由貼片的損耗產生的發熱功率為：

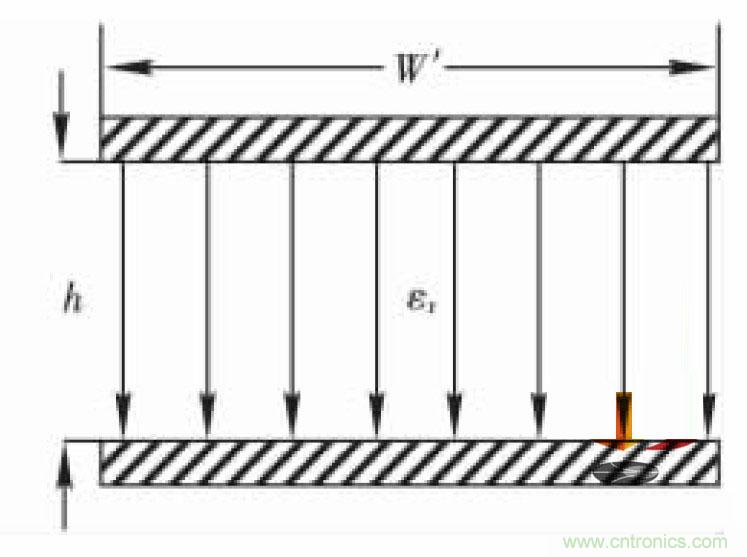

圖３　微帶天線的等效平行結構



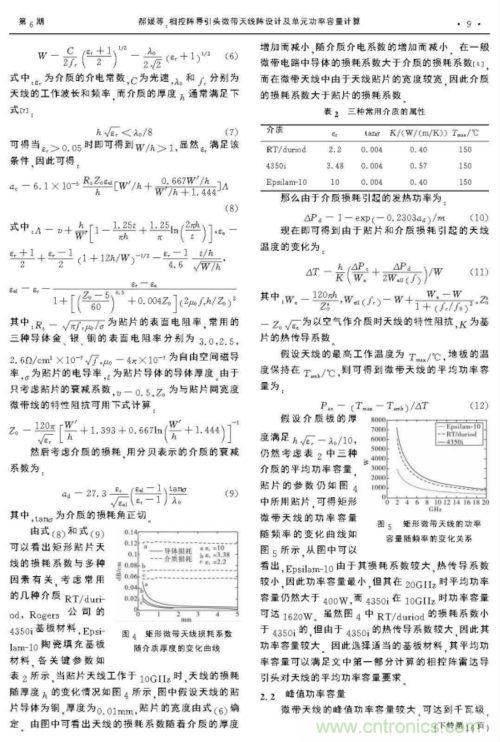

其中ａｃ為用分貝表示的貼片的衰減系數。在設計微帶天線時微帶天線的寬度Ｗ 通常按照下式確定：





如Ｈｏｗｅ報道過微帶天線在Ｓ 波段成功工作在１０ｋＷ，在Ｘ波段成功應用于４ｋＷ。若與天線寬度相同的微帶線的特性阻抗為Ｚ０，Ｖ０為天線單元能經得起的最大電壓，則最大峰值功率為：





Ｖ０與基板材料和空氣的耐壓強度有關，干燥空氣的耐壓強度為３０ｋＶ／ｃｍ，而基板材料的耐壓強度一般比較大，如４３５０基板材料的耐壓強度為３３．２ｋＶ／ｍｍ，當基板厚度為０．５ｍｍ 時，工作于１０ＧＨｚ時的微帶天線峰值功率容量為１７２．２ｋＷ。還可通過增大天線單元邊界與基板邊界的距離增大Ｖ０，因此選擇適當?shù)幕宀牧?，其峰值功率容量可以滿足文中第一部分計算的相控陣?yán)走_(dá)導引頭對天線峰值功率容量要求。



３ 結論



文中對導引頭的相控陣天線進行了總體設計，主要得到在一定的作用距離條件下，微帶天線單元所需的功率容量；重點研究了矩形微帶天線的功率容量的計算方法，計算結果表明，在適當選擇合適的基板材料的基礎上，微帶天線的功率容量可以滿足相控陣?yán)走_(dá)導引頭的需要。
