1、微帶線串擾仿真
1)仿真模型

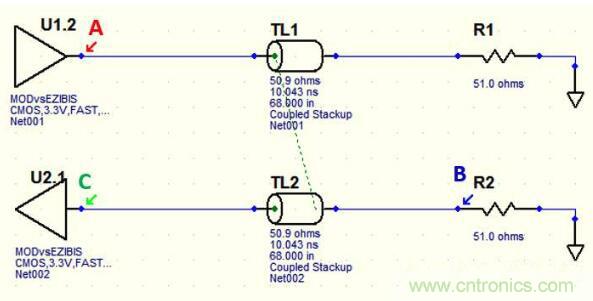

在HyperLynx中搭建如下電路,U1為驅動端,電路模型為CMOS, 3.3V, 上升沿驅動,U2為接收模式。

如何對串擾進行仿真?

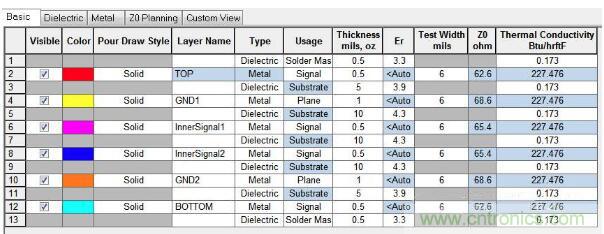

在HyperLynx中通過對疊層進行設置,設置傳輸線為微帶線,傳輸線線寬為9 mil, 線間距為8 mil, 距離走線下方參考層的高度為5 mil, 相對介電常數為3.9,線長為68 inch, 傳輸延時為10 ns。

如何對串擾進行仿真?

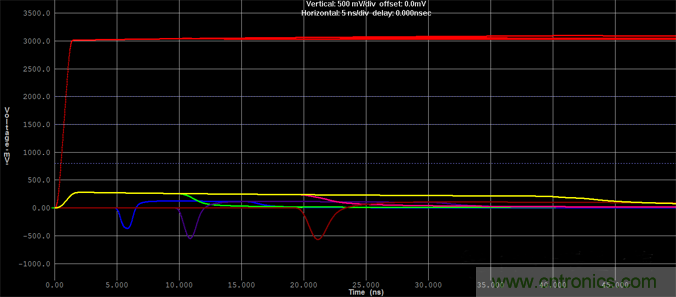

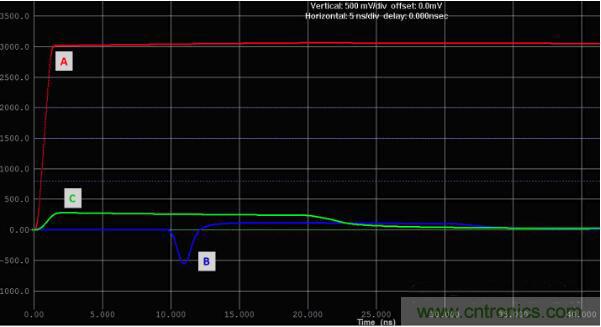

仿真結果如下:

如何對串擾進行仿真?

我們知道,前向串擾在微帶線的情況下很小,在帶狀線的情況下基本不存在,并且前向串擾隨著長度的增加而增大。

從仿真結果可以看出來,驅動信號A從坐標軸左側出發,一個耦合的后向串擾信號C立刻從接收端反射回來,并開始沿著被動線向前傳播,這個信號的寬度大約是20ns, 恰好是耦合區域的2倍。

驅動脈沖傳播了10ns (傳輸線延時)時,在B未知出現了前向串擾B,它是一個負方向的信號,寬度大約是2ns(大約是驅動信號的上升時間),緊跟在前向串擾之后的是后向串擾信號,寬度約為20ns, 幅度是C端(后向串擾)幅度的一半。這是因為位于B端的51歐姆電阻和51歐姆的傳輸線構成的分壓器起到了分壓作用,使其幅度減小了50%。

2)長度對串擾的影響
對傳輸線長度進行修改,設置耦合長度為33.75 inch,67.5 inch,135 inch 三種情況,用時間表示的耦合長度分別大約為5 ns, 10 ns, 20 ns。

仿真結果如下:

如何對串擾進行仿真?

從仿真結果可以看出來, 隨著耦合長度的增加:
前向串擾的幅度增加
●  前向串擾的寬度保持恒定
●  后向串擾的幅度大小保持恒定
●  后向串擾的寬度隨著耦合長度的增加而增大。

2、帶狀線串擾仿真

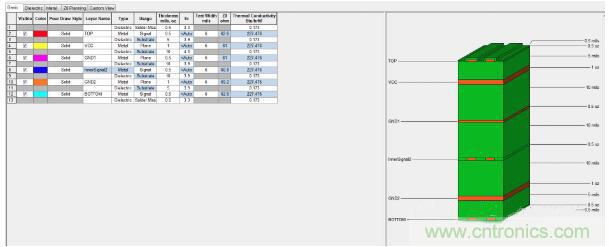

修改Stackup, 將耦合傳輸線改為帶狀線

如何對串擾進行仿真?

仿真結果如下:

如何對串擾進行仿真?

有一個重要的不同點,這種情況下沒有前向串擾脈沖。這樣也證明了理論分析的一點,在帶狀線的環境中,前向串擾的容性成分與感性成分幾乎是大小相等方向相反的,所以它們相互抵消。所以對于一些對串擾敏感的信號,把走線都走到帶狀線的環境中去,就可以減少一種類型的串擾。

3、終端匹配對串擾的改善

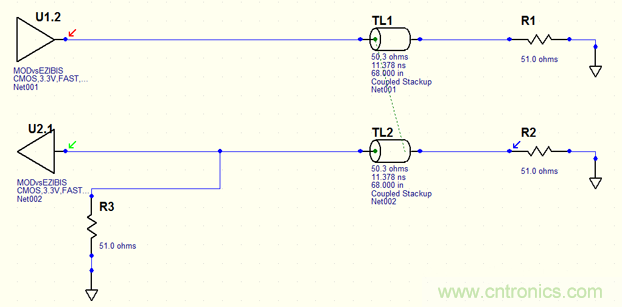

嘗試以下方法,在被動線的近端添加一個終端匹配電阻(R3),這個終端匹配電阻會吸收流向U2的后向串擾信號,從而在近端不會存在反射。

如何對串擾進行仿真?

仿真結果如下:

如何對串擾進行仿真?

可以看出來,在遠端不存在反射。在實際的設計中,很難像在仿真模型中那樣簡單的在終端放置匹配電阻,那么,遠端串擾也就可能不會完全消除,而且我們也沒有真正消除近端的后向串擾,只是把它吸收了,不會反射回去。所以只能說減小了串擾。

通過上面的一些仿真,我們證實了控制串擾可以采取的方法:
●  把走線走在帶狀線中
●  走線和參考層之間的距離盡可能小
●  走線之間的距離盡可能大
●  充分利用近端阻抗匹配的良好效果
(來源:信號完整性之旅,作者:王彥武)
