自激振蕩原因分析(上)

發布時間:2020-07-23 責任編輯:lina

【導讀】你是否遇到過這樣的情況:在KTV唱歌時,當麥克風位置不合適或者音量過大時,喇叭中會出現一種非常難聽的嘯叫,捂住麥克風、趕緊降低功放音量、或者將麥克風轉個方向,都是我們常用的解決方法。這個難聽的嘯叫,其實就是放大器的自激振蕩。

你是否遇到過這樣的情況:在KTV唱歌時,當麥克風位置不合適或者音量過大時,喇叭中會出現一種非常難聽的嘯叫,捂住麥克風、趕緊降低功放音量、或者將麥克風轉個方向,都是我們常用的解決方法。這個難聽的嘯叫,其實就是放大器的自激振蕩。

理論上說,自激振蕩是指當放大器加電后,還沒有加載輸入信號,輸出端就出現了高頻的類似于正弦波一樣的波形。

實際中,還有另外一種情況,也屬于自激振蕩。當輸入某些信號時,輸出是正常的,一旦改變輸入信號幅度或者頻率到某些特定值,輸出波形在原基礎上會疊加更高頻率的振蕩信號。

自激振蕩的條件有以下兩點:

1.假設運放的附加相移為 φ A ,反饋網絡的附加相移為 φ F ,當φ A +φ F =-180°,原本的負反饋,就會演變成正反饋。如下示意圖:

自激振蕩原因分析(上)

2.整個環路增益必須大于1,才能使得很微小的信號一旦在環路中產生,就會越來越大。

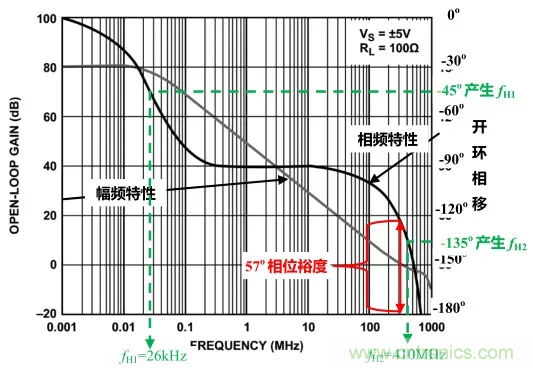

以運放 ADA4899-1 為例,其開環幅頻特性、相頻特性下圖所示。為了分析簡化,我們假設運放組成了一個電壓跟隨器,即反饋系數F=1,φ F=0°。

以下兩種方法判定:

1.假定相移φ A=-180°,在圖中可以找到相頻特性對應點為700MHz,在此頻率下對應的幅頻特性曲線為-3dB,增益環路<1,故不滿足幅度條件,不會發生自激振蕩。

2.假定增益為1,即0dB,找到對應頻率為310MHz,此時的相移為-123°其相移絕對值< 180°,因此不可能產生自激振蕩。此相移和-180°的差值,稱為相位裕度,為 57°。

自激振蕩原因分析(上)

這說明,ADA48990-1,在設計成跟隨器,且電路布線合乎規則時,是不會發生自激振蕩的。

增益裕度和相位裕度理解:

相位裕度定義:在運放開環增益和開環相移圖中,當運放的開環增益為 1 時,開環相移值減去-180°得到的數值。

增益裕度定義:在運放開環增益和開環相移圖中,當運放的開環相移為-180°時,增益dB值取負,或者是增益值的倒數。

理解:

1.相位裕度和增益裕度越大,說明放大器越容易穩定;

2.相位裕度可以看作是系統進入不穩定狀態之前可以增加的相位變化,相位裕度越大,系統越穩定,但同時時間響應速度減慢了,因此必須要有一個比較合適的相位裕度。一般在45°左右比較合適。

3. 我們需要注意的是,所有運放,在任何頻率下,都只存在滯后相移,即相移為負值。在極低頻率處,相移接近于 0 且小于 0,隨著頻率的上升,很快相移就進入到穩定的-90 度,然后走向-180 度甚至-270 度。
