2.8GHz–3.6GHz 20W氮化鎵Doherty功率放大器的設計方法

發布時間:2020-11-18 責任編輯:wenwei

【導讀】無線電收發器最關鍵的組成部分之一是功率放大器,負責在傳輸前提升調制信號,因為它消耗了整個無線電系統消耗的大部分能量。功率放大器的性能確實可以決定發射機的整體性能,不僅在轉換效率方面,而且在線性度、可靠性、產量、散熱、尺寸和最終成本方面也是如此。飽和時效率最大化的功率放大器拓撲不適合當前的復雜調制方案。在這種情況下,平均效率可以通過系統級解決方案來恢復,如包絡跟蹤或異相。

然而,像Doherty功率放大器這樣的電路級解決方案,無論是單輸入還是雙輸入,如今在基站市場都非常受歡迎,因為它們需要的額外電路更少。此外,必須控制載物臺的線性度,因為通常需要沒有任何附加線性化器的線性放大器。

研究內容

都靈理工大學的研究人員在最近的工作中,一個20W的氮化鎵Doherty功率放大器被設計在3.5GHz,目標是FR1 5G-新的射頻頻帶。影響數據處理協議的主要問題之一,即有限的帶寬,是通過特殊設計解決方案優化的。第一個是用混合技術制造的,但相當大的頻率偏移妨礙了它在目標頻段的完整特性。盡管如此,初步的測量結果是在重新設計過程中提出的。

實驗方法

采用兩個相同的有源器件,即氮化鎵晶體管(CGH40010F),在3.5千兆赫下設計單輸入DPA。主器件偏置在AB類(VDS= 28 V,ID= 70 mA),輔器件偏置在C類(VDS= 28 V,VGS= -7.0 V)。通過與柵極串聯的并聯電阻-電容電路(電阻= 33歐姆,電容= 3.3 pF)以及柵極偏置線上的50ω歐姆,可以確保器件在帶內和低頻下的無條件穩定性。

2.8GHz–3.6GHz 20W氮化鎵Doherty功率放大器的設計方法

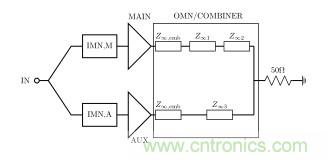

正在設計的完整DPA的框圖。

2.8GHz–3.6GHz 20W氮化鎵Doherty功率放大器的設計方法

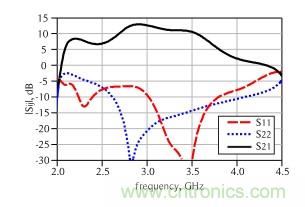

模擬散射參數。

2.8GHz–3.6GHz 20W氮化鎵Doherty功率放大器的設計方法

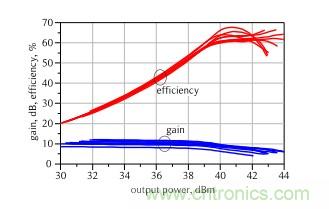

2.8GHz至3.6GHz范圍內模擬漏極效率和增益與輸出功率的關系。

2.8GHz–3.6GHz 20W氮化鎵Doherty功率放大器的設計方法

已實現原型的照片。

結論

該研究提出了一種氮化鎵Doherty功率放大器的設計。由于將器件寄生元件嵌入Doherty輸出組合器,并將其實現為多級四分之一波長變壓器,因此實現了寬帶性能。模擬結果幾乎與5G應用的技術水平一致。然而,由于測量的散射參數與模擬的散射參數相比存在差異,無法通過后調諧進行校正,原型的重新設計正在進行中。
