不用專業設備,用樹莓派就能玩一把室內環境監測!

發布時間:2016-02-18 責任編輯:wenwei

【導讀】最近在研究怎么在樹莓派上接入各種傳感器,初步完成了氣壓溫濕度還有pm2.5/pm10的檢測功能,本來覺得有些配置上寫出來可能會比較復雜,但是看到值友casatift幾篇原創的受歡迎程度,決定也出來分享下。

首先說明下,基于arduino的方案,從性價比上來說相對樹莓派要高很多,畢竟一個樹莓派200大洋,一個arduino的板子才1、20來塊,如果只是為了監測監測市內的溫濕度空氣質量啥的,其實還是arduino這種小板子性價比高。那么又想省錢又想省事的話,淘寶還有不少商家拿攀藤g5+單片機搭出來的pm2.5檢測的成品,1、200也不貴。我寫的這篇東西,更適合已經有了或者將要買樹莓派的值友。

樹莓派好在做這種小的電子diy時候?qū)懘a方便,c、python或者其他的語言,只要linux上有的、有g(shù)pio相關的包,都可以用,會什么用什么。而且可以在電視上放放視頻、實現簡單的nas、http服務器之類的功能。外設也和pc基本兼容。哪天玩膩了還可以干點別的東西。

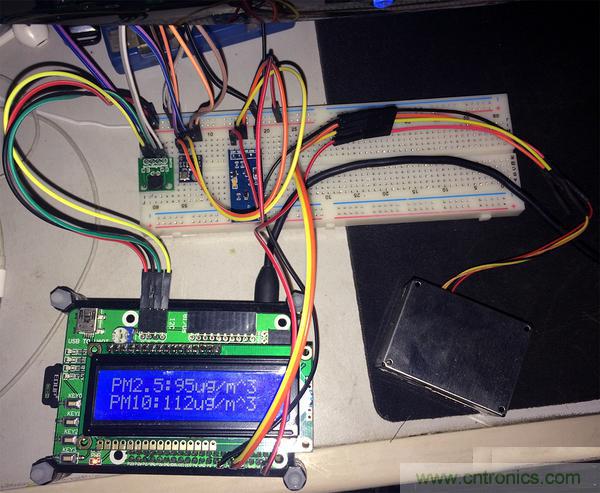

首先完成體照片鎮樓:

不用專業設備,用樹莓派就能玩一把室內環境監測!

采購清單

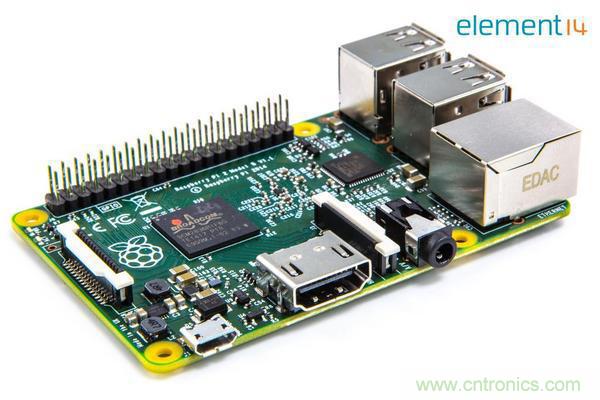

樹莓派2:

不用專業設備,用樹莓派就能玩一把室內環境監測!

200左右,要是圖便宜的話,可以收個二手一代樹莓派,100多應該能拿下,其他的像橙子派之類的跟風產品,也有g(shù)pio口,自稱和樹莓派兼容,不知道實際如何,價格90多。

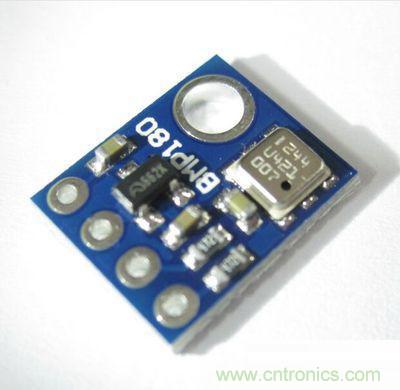

GY-68模塊:

不用專業設備,用樹莓派就能玩一把室內環境監測!

芯片也就是bmp180,監測氣溫氣壓。淘寶大概7-13塊

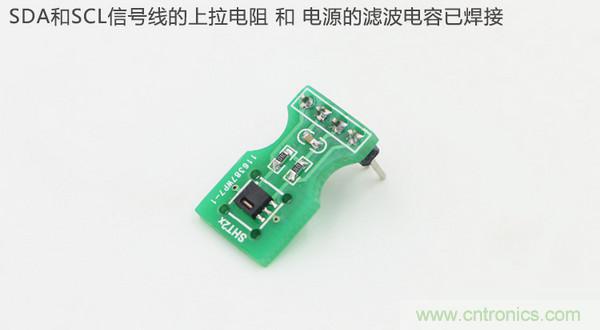

SHT20:

不用專業設備,用樹莓派就能玩一把室內環境監測!

監測氣溫、濕度,25塊左右,這個記得買模塊sht20只是上面的芯片名稱。

攀藤g5:

不用專業設備,用樹莓派就能玩一把室內環境監測!

檢測pm2.5/pm10,用的是激光散射的方式,相對比較準確, 110-130左右的樣子。

LCD1602模塊:

不用專業設備,用樹莓派就能玩一把室內環境監測!

我是跑中關村的中發市場買的,藍白屏(下面哪種,藍底白字,上面的是綠底,黑字)帶背光3.3v,18塊,回來看淘寶才發現便宜點,買時候注意是5v還是3.3v的,我是因?yàn)橘I(mǎi)的擴展板只能插3.3v的。

雜物:

面包板、公對母、公對公杜邦線,加一塊10快錢吧,淘寶有賣套裝的。如果要裝lcd1602,而且不用擴展板,記得再買個10k的電位器。

上面是必選物品,下面是可選物品:

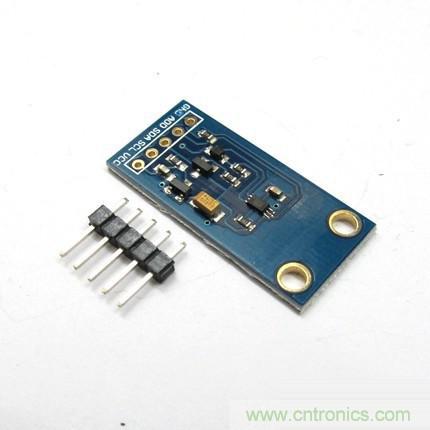

GY-30:

不用專業設備,用樹莓派就能玩一把室內環境監測!

測光強的,說實話沒多大用,就是為了個好玩,8、9塊錢

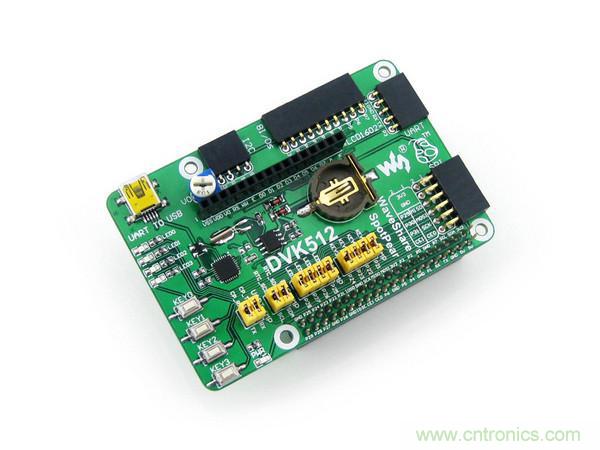

DVK512擴展板:

不用專業設備,用樹莓派就能玩一把室內環境監測!

買這個是為了接線方便(尤其是lcd1602,3.3V的lcd1602直接插上就可以),i2c總線接口和uart接口也單獨引出了,接線方便。另外集成了時鐘電路、二極管小燈,usb轉串口之類的功能。

性價比一般80塊,當時也是頭腦一熱,自己面包板搭也是可以的,買這個就是圖個最后樣子好看點,另外就是樹莓派1代不推薦,因?yàn)?帶gpio是40針,一代只有26針,沒法直接插上,還得用杜邦線引出。

免驅wifi網卡:

一般賣樹莓派的店家都有,插上之后配好系統里配好路由就能用,20+。

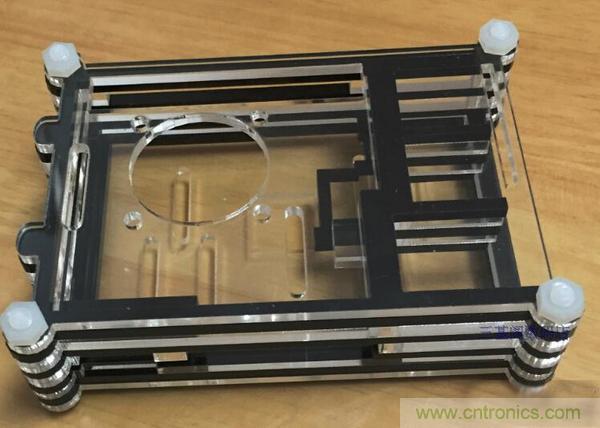

樹莓派2的外殼

不用專業設備,用樹莓派就能玩一把室內環境監測!

15、6塊,也是買樹莓派時候可以捎上一個。

連線:

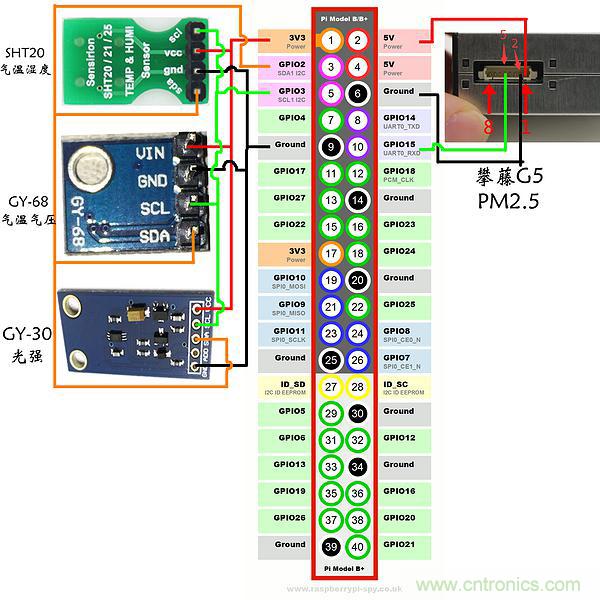

首先是傳感器部分,因?yàn)槲疫x擇的傳感器就兩種接口,i2c和串口的,所以接線比較簡單,上圖:

不用專業設備,用樹莓派就能玩一把室內環境監測!

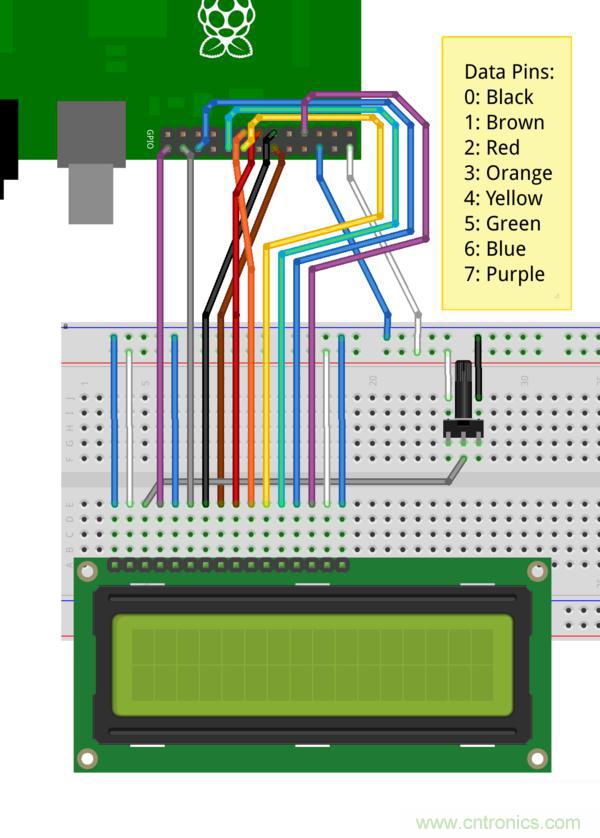

然后是LCD1602,這個分兩種情況,一個是買了擴展板的,直接把插到對應的插槽里就行,如果沒買的話自己搭,參考這個(注意這是5v的圖,千萬別把3.3v的lcd1602照貓畫虎接上去):

不用專業設備,用樹莓派就能玩一把室內環境監測!

系統:

我用的rasbian,怎么刷系統、配網絡之類的不說了,可以參考這個教程:鏈接

說幾個注意的地方:

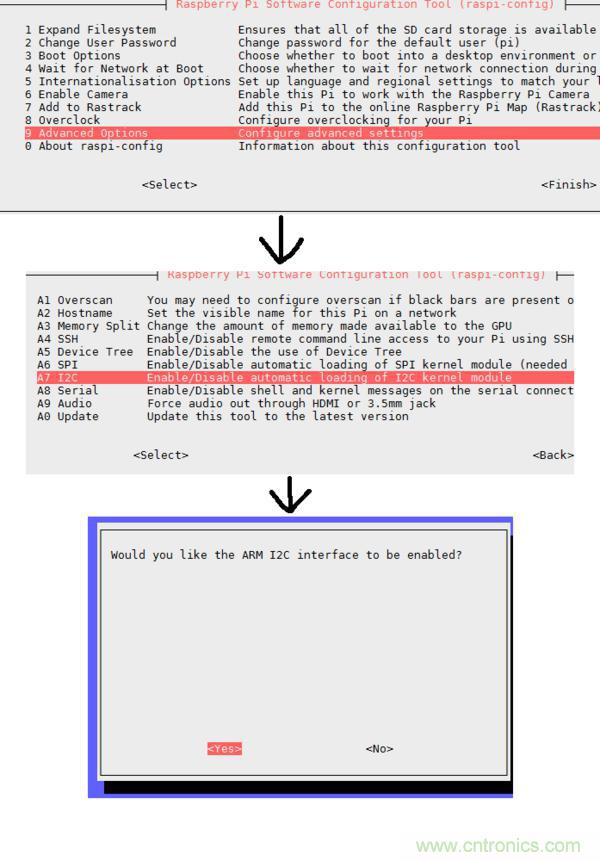

1、要啟用i2c接口

登陸后運行raspi-config

Advanced Options->I2c->YES

不用專業設備,用樹莓派就能玩一把室內環境監測!

之后重啟

2、安裝i2c-tools

apt-get install i2c-tools

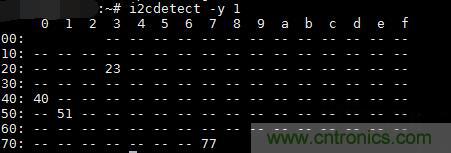

安裝好后運行i2cdetect -y 1(樹莓派1應該是改成0)

應該有類似下面的內容出現,其中的23、40、77是應該出現的,沒有的話說明接線圖左邊的一溜有沒接對的,其中23是GY-30, 40是sht20,77是GY-68:

不用專業設備,用樹莓派就能玩一把室內環境監測!

3、配置串口,以方便讀取攀藤g5的數據

因?yàn)闃?shù)莓派就一個串口,默認貌似開了內核串口輸出,這樣就沒法用來讀攀藤g5的數據了,所以需要關閉。

修改/boot/cmdline.txt里面的內容為:

dwc_otg.lpm_enable=0 rpitestmode=1 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait

保存,重啟。

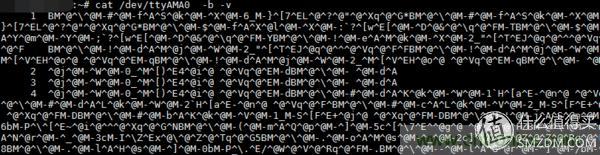

完成后輸入命令cat /dev/ttyAMA0 -b -v

之后應該看到有幾行亂碼出現:

不用專業設備,用樹莓派就能玩一把室內環境監測!

這樣就說明pm2.5的傳感器也連接好了,現在就可以上代碼了,我把我python寫的腳本開源出來,方便大家(里面有些程序配置的說明,參考就可以)

因?yàn)橐L(zhǎng)期運行需要裝個supervisor 達到自動啟動腳本守護的功能:

apt-get install supervisor安裝

之后在/etc/supervisor/conf.d/里新建個配置文件,內容如下

[program:yeelink_poster.py]

command=python /自己的腳本路徑/yeelink_poster.py

autorstart=true

directory=/自己的腳本路徑/

autorestart=true

startsecs=10

startretries=36

redirect_stderr=true

stdout_logfile=/自己的腳本路徑/log.txt

stderr_logfile=/自己的腳本路徑/err.txt

之后自己在這個頁面上注冊個賬號,然后添加設備傳感器,之后把設備id、傳感器id、api_key都填入python代碼里就行。

至此大功告成。

然后其實做之前也是不大了解這些東西的,但是實際做起來發現,只要把線連好了,網上大把的開源代碼可供參考,我的代碼里幾個讀取傳感器數據的代碼都是參照別人開源的改來的。現在互聯網發達,自己diy些東西方便太多了。

如果有條件,后續用wifi插座或者用繼電器模塊diy一下,就可以相對智能的控制家里的加濕器、還有一些低端沒有傳感器的凈化器(譬如ffu)。
