中心議題：

• 電阻應用的三大基本定律
• 電阻應用的四大基本電路

【CLASS 1】電阻選型與應用知識系列大講臺—電阻基礎知識大搜羅
http://anotherwordforlearning.com/art/artinfo/id/80010906?page=1
【CLASS 2】電阻選型與應用知識系列大講臺—電阻檢測與失效分析
http://anotherwordforlearning.com/art/artinfo/id/80011025
【CLASS 3】電阻選型與應用知識系列大講臺—電阻的基本選型原則及案例分析
http://anotherwordforlearning.com/art/artinfo/id/80011142
【CLASS 4】電阻選型與應用知識系列大講臺—電阻的應用（1）
http://anotherwordforlearning.com/art/artinfo/id/80011295
【CLASS 5】電阻選型與應用知識系列大講臺—電阻的應用（2）
http://anotherwordforlearning.com/art/artinfo/id/80011670

在第一講的時候曾經提到過電阻在電路中的作用（包括限流、分壓、分流、將電能轉化為內能、特殊電阻等作用）。其實電阻在電路中的作用很廣泛，除了上面提到過的作用外，電阻和電容器一起還可以組成濾波器及延時電路、在電源電路或控制電路中用作取樣電阻、在半導體管電路中用偏置電阻確定工作點、用電阻進行電路的阻抗匹配、用電阻進行降壓或限流、在電源電路中作為去耦電阻使用……

在以上的眾多電路應用中，可以歸納為四種基本電路：分壓電路、分流電路、阻抗匹配電路、RC充放電電路。本部分共有兩講，前一講將會先把計算電路設計中確定電阻大小的有關公式、定律作一講解，接著把四大基本電路的形式以及作用給大家作一一介紹，后一講會對具體的電阻電路應用進行分析。

三大基本定律
1、電阻定律
導體的電阻R跟它的長度L成正比，跟它的橫截面積S成反比，還跟導體的材料有關系，這個規律就叫電阻定律(law of resistance)，用公式表示為：
決定式子：R=ρL/S
計算式：R=U/I
其中：
ρ…… 制成電阻的材料電阻率，國際單位制為歐姆 • 米(Ω • m) ；
L …… 繞制成電阻的導線長度，國際單位制為米；
S …… 繞制成電阻的導線橫截面積，國際單位制為平方米(m2) ；
R …… 電阻值，國際單位制為歐姆(Ω)。
U …… 電壓值

2、歐姆定律
在同一電路中，導體中的電流跟導體兩端的電壓成正比，跟導體的電阻阻值成反比，這就是歐姆定律，基本公式是I=U/R，其微分形式為：
J=1/ρ*E=σE
其中E為電場強度，σ為電導率。
該定律反映了電阻的一個特性，可以從下面的特性曲線圖看出來：



3、焦耳定律
焦耳定律是定量說明傳導電流將電能轉換為熱能的定律。內容是：以熱的形態在一個均勻?qū)w中發生的功率，與此導體的電阻和通過此電阻的電流平方之乘積成正比。
焦耳定律數學表達式：Q=I^2;×Rt（適用于所有電路）；
對于純電阻電路可推導出:Q=W=PT；Q=UIT；Q=（U^2/R）T

三大基本定律在電阻的大小選擇上可以通過計算，起到一個導向選擇的作用，可以根據具體的設計要求，通過公式的轉換從而選擇出大小合適的電阻。下面將在此三大定律的基礎上對四大基本電路加以說明。[page]

四大基本電路
1. 分壓電路
分壓電路實際上是電阻的串聯電路，如圖2所示，它有以下幾個特點：
① 通過各電阻的電流是同一電流，即各電阻中的電流相等、I = I1 = I2 = I3；
② 總電壓等于各電阻上的電壓降之和,，即V= V1 + V2 + V3；
③ 總電阻等于各電阻之和，即R＝R1 + R2 +R3：
在實踐中可利用電阻串聯電路來進行分壓以改變輸出電壓，如收音機和擴音機的音量調節電路、半導體管工作點的偏置電路及降壓電路等。

2. 分流電路
分流電路實際上是電阻器的并聯電路，如圖3所示。它有以下幾點特點:
①各支路的電壓等于總電壓；
②總電流等于各支路電流之和，即I = I1 + I2 + I3;
③總電阻的倒數等于各支路倒數之和,即1/R =1/R1 + 1/R2 + 1/R3
在實踐中經常利用電阻器的并聯電路組成分流電路，以對電路中的電流進行分配；

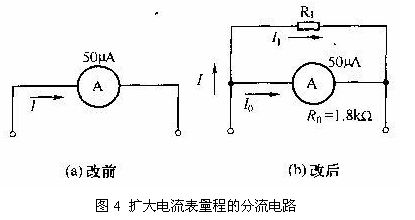

電流表的滿度電流為50uA．現需將它改成一個最大量程為500uA的電流表,此時只需要在電流表兩端并上一只電阻器R1即可。
根據圖4 (b)并聯電路可知
I= I1 +I0
若I = 500uA,則
I1 =I - I0 = 500-50 =450uA
由于I0 * R0 =I1* R1(式中R0為電流表內阻)
求得
R1= (I0* R0)/I1= 200Ω
上述的分流電路計算結果表明，只要在50uA表頭上并聯一個200Ω的電阻,即可使表頭的量程由50uA擴大到500uA。
[page]
3. 阻抗匹配電路
圖5所是由電阻器組成的阻抗匹配衰減器、它接在特性阻抗不同的兩個網絡中間,可以起到匹配阻抗的作用。


匹配器中電阻器的阻什可由下式確定，即

式中，Z1和Z2為網絡1和網絡2的阻抗，它們分別為300Ω和75Ω。將它們代入上面兩個公式中，則求得RI=259.8Ω，R2＝86.6Ω。

4、 RC充放電電路
RC充放電電路是電阻器應用的基礎電路，在電子電路中會常常見到，因此了解RC充放電特性是非常有用的。

RC充放電電路如圖6所示。圖中開關S原來停留在B點位置，電容器C上沒有電荷,它兩端的電壓等于零。當開關接到A點時．電源E通過R向電容器 C充電，在電路接通的瞬間，電容器電壓Vc＝0，充電電流最大值等于Z/R。隨著電容器兩極上電荷的積累，Vc逐漸增大，電阻器R上的電壓Vr =E -Vc，充電電流i＝(E—Vc)/R且隨著Vc的增大而越來越小，Vc的上升也越來越慢。當Vc＝E時，i=0，充電過程結束。



試驗證明，充電過程可用下面公式描述，即

式中：e-自然對數；t-時間。
從公式中不難看出，充電過程中Vc和i是按指數規律變化的。而充電的快慢取決于電阻和電容的乘積，因此稱RC為時間常數r，即r=RC。如果R和C的的單位取歐姆和法拉，則r的單位為秒。

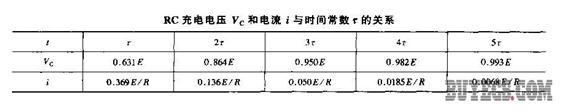

根據公式計算在不同時間內的Vc和i，其結果見表1。從表中可以看出，r越大充電越慢。當t＝3r時，Vc=0.95E;當t=5r時，Vc=0.993E；一般認為當 t=(3-5)r時，電容器上的電荷已被充滿。


 當電路開關S在C充滿電荷后由A端置于B端時，電容C上的電荷通過R放電，其放電也是按指數規律進行的。
利用RC充放電特性可組成很多應用電路，如積分電路、微分電路、去耦電路以及定時電路等。
