【導讀】圖1所示為一個音頻Panpot電路，通過在左右立體聲聲道之間連續改變單聲道音頻信號的位置來響應電位器的設置。低成本和低失真是音頻電路的重要考慮因素。雙通道低失真差動放大器AD8273利用內部增益設置電阻確保兩個通道匹配出色。它無需外部器件，每個通道均配置為兩個高性能放大器，增益為3。在音頻范圍內，總諧波失真小于0.0007%。
雖然可以采用分立方式構建此電路，但將放大器和電阻集成在一個芯片上可以為電路板設計人員帶來許多好處，如性能規格更佳、PCB面積更小和生產成本更低等。

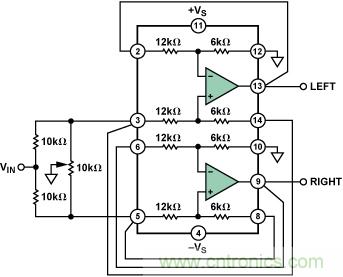

圖1. 音頻Panpot放大器
本電路中，信號通過10 k?串聯電阻在兩個放大器之間分配。兩個同相輸入端之間插入一個游標接地的電位計。電位計和10 k?電阻的組合構成一個輕負載，很容易被大多數信號源驅動。放大器的增益配置為3。當電位計游標位于任一端時，一個輸入端接地，因此不會有信號傳送至對應的輸出端。另一輸入端的電壓為 VIN/2, 因此其輸出為 1.5 × VIN。當游標位于中間位置時，兩個放大器的輸入均為 VIN/3, 因而各放大器的輸出為 VIN。這樣，通過移動游標（以機械方式或電子方式），一個通道上的信號電平從0連續變化到 1.5 × VIN，另一個通道上的信號電平則從 1.5 × VIN 連續變化到0。對聽者而言，聲源似乎是在聲級之間從一個聲道移動到另一個聲道。因此，聲像或聲音的視在源可以位于左右揚聲器之間的任意位置。
圖2. 總諧波失真及噪聲與頻率的關系
圖2顯示整個音頻范圍內的總諧波失真及噪聲。誤差隨頻率提高而變大，但20 kHz時總誤差仍然小于0.0007%。圖3給出了該IC的連接圖。
圖3. 連接圖
