我說的“它”指的就是電流隔離。



包括我上述提及的系統在內，許多系統需要通過隔離勢壘將電流和電壓信息從一個電源域傳輸?shù)搅硪粋€電源域，以便進行監視和控制。那么如何在隔離勢壘上傳輸模擬信息呢？答案是使用隔離放大器和隔離模數轉換器（ADCs），后者也被稱為隔離δ-Σ調制器。



設計這些系統時，面臨的一大難題是如何為隔離放大器或ADC供電。通常來說，它們需要兩個電源——高側電源和低側電源（在圖1的左圖分別顯示為VDD1和VDD2）。低壓側通常由為數字控制器供電的相同電源供電，但許多系統的高側沒有可用的電源。這就意味著必須在高側設計分立的隔離電源（但這會增加解決方案尺寸、物料清單[BOM]數量和解決方案成本），從而增加設計和印刷電路板（PCB）布局的復雜性。

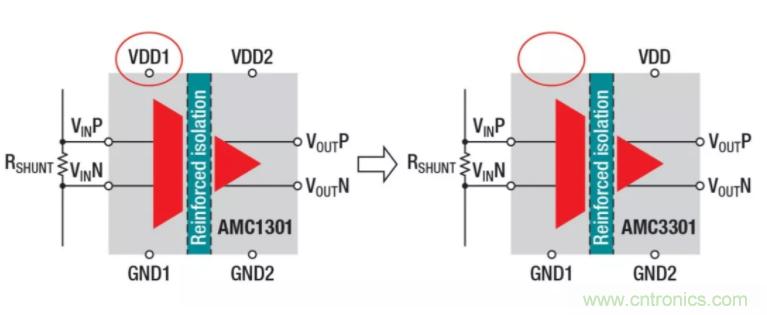

為解決這一設計難題，我們開發了一系列可使用低側電源工作的隔離放大器和ADC。圖1所示為需要兩個電源（左）的標準隔離轉換器和可使用單電源（右）工作的AMC3301系列之間的差異。



圖1：傳統隔離放大器與單電源隔離放大器



這些新器件包括一個全集成DC/DC轉換器級，可在內部產生高側電源。這種DC/DC轉換器的架構經過優化，可從高側低壓差調節器（LDO）輸出引腳（通常表示為HLDOOUT為輔助電路（如有源濾波器、前置放大器或比較器）提供高達1mA的額外直流電流。



單電源操作如何簡化設計



單電源工作的優勢包括：



●   解決方案尺寸更小、物料清單（BOM）減少、系統成本更低。集成的DC/DC轉換器不再需要分立電源（如專用隔離電源）以及專用變壓器、變壓器驅動器和LDO的組合。這種集成可為空間受限的應用創建緊湊的系統設計，并可減少BOM數量，降低系統成本。



●   有助于簡化設計和布局。無需擔心是否能夠使用高側電源，可更輕松地設計基于分流器的高精度電流和電壓感應。你可以：



(1) 通過消除對集中式電源的需求，可借助模塊化PCB設計實現更高的復用率。

(2) 實現具有更少走線和更少電源布線的雙層電路板設計。

(3) 在無共用中性線的多相系統中進行相間電壓測量時，降低設計復雜性。你可以消除原本需要的分立隔離電源。



●   分流器布置的靈活性。在傳統架構中，高側電源決定了分流器布置，這可能會導致寄生效應。例如，將柵極驅動器電源用作高側電源時，分流器不能總是置于靠近開關管腳的位置。這種非最佳的布置可能會增加與分流器串聯的寄生電感，這會在功率級切換期間在放大器的輸入端引起共模干擾，進而導致測量不精確。使用AMC3301系列時，由于采用了集成電源，寄生電感不會影響測量精度。



TI的產品組合

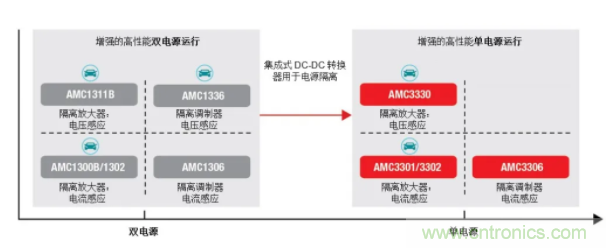

圖2總結了TI的隔離放大器和ADC產品組合。左側所示為需要雙電源的傳統器件；右側所示為單電源工作的器件。



圖2：TI隔離放大器和調制器（ADC）產品組合



以下是基于應用的AMC3301系列的所有選件。



電流感應：



●   AMC3301: ±250mV輸入增強型隔離放大器

●   AMC3301-Q1: 汽車電子理事會（AEC）-Q100認證的±250mV輸入增強型隔離放大器

●   AMC3302: ±50mV輸入增強型隔離放大器

●   AMC3306M25: ±250mV輸入增強型隔離調制器（ADC）



電壓感應：



●   AMC3330: ±1-V輸入增強型隔離放大器

●   AMC3330-Q1: AEC-Q100認證的±1-V輸入增強型隔離放大器



有沒有可能在簡化設計的同時，實現緊湊的外形尺寸，還不影響性能？答案是可能的。
