ML7xx42/PD8xx24:三菱電機發售對稱型10G-EPON用光發射與接收器件

發布時間:2011-12-05 來源:三菱電機

DFB-LD ML7xx42系列產品特性:

  • 大功率、高傳輸、低功耗

APD PD8xx24系列產品特性:

  • 具備世界頂尖水平的接收靈敏度

應用范圍:

  • 新一代FTTH服務10G-EPON

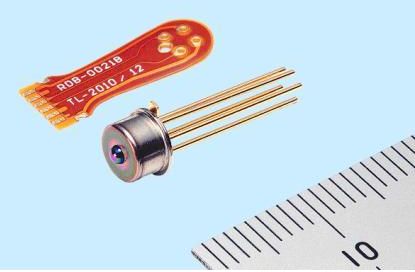

三菱電機株式會社于11月30日開始同步發售光發射器件DFB-LD※3“ML7xx42系列”和光接收器件APD※4“PD8xx24系列”。本次推出的系列產品是可應用于新一代FTTH服務※1“10G-EPON※2”的光發射與接收器件。

※1 Fiber To The Home:光纖到戶的寬帶服務
※2 10Gigabit Ethernet Passive Optical Network:傳送速度為10Gbps的光纖接入系統
※3 Distributed Feed-Back Laser Diode:適宜遠距離傳送的半導體激光器
※4 Avalanche Photo Diode:利用雪崩效應引起電流放大作用的光接收元件

世界上正在普及的FTTH服務,廣泛采用“PON”方式,在通訊運營商局端和使用者之間,通過光電耦合器拆分信號,可輕易構筑高速網絡。目前,多是采用傳送速度為雙向1Gbps的“GE-PON”方式。

另一方面,由于近來視頻傳輸服務等的普及,通信流量劇增,故引進傳送速度為雙向10Gbps的“對稱型10G-EPON”方式已是大勢所趨。由于“PON”方式在信號拆分時,傳送信號會出現衰減,市場要求生產出支持10Gbps傳送的大功率DFB-LD和接收靈敏度高的APD產品。

此次,本公司將同步推出大功率的DFB-LD和具卓越接收靈敏度特性的APD新產品,用于“對稱型10G-EPON”系統。由此,可有助于FTTH服務的進一步高速化。

新產品的特點

1.大功率、高傳輸、低功耗的光發射器件DFB-LD
?配置最新開發的發光元件,發光層采用具卓越高溫特性的AlGaInAs材料※5
?在寬溫度范圍內,實現了10mW的大功率與低功耗,使得設備的小型化與低成本化成為現實
?通過提高調制帶寬,實現高達10Gbps的高速傳輸

※5 砷化鋁鎵銦

2.接收器件APD具備世界頂尖水平的接收靈敏度
?配置最新開發的受光元件,在放大層※6采用具卓越低噪音性的AlInAs材料※7
?配置最新開發的高頻電路板,能抑制10Gbps接收時產生的噪音
?通過低噪音的受光元件和高頻電路板,使得最小接收靈敏度可達-31.5dBm

※6 在APD內,該層可放大由光轉換而成的電流
※7 砷化鋁銦

主要規格:

DFB-LD ML7xx42
(1) 波長        1270nm
(2) 光輸出       10mW
(3) 工作電流        ≦70mA
(4) 工作溫度范圍        -5℃~+75℃
(5) 耦合效率※8     60%※9(typical※10)

APD PD8xx24
(1) 波長       1570nm
(2) 最小接收靈敏度 -31.5dBm(typical※10)
(3) DC靈敏度        0.8A/W(typical※10)
(4) 帶寬        6.5GHz(倍增率=為10時的typical※10)

※8 對單模光纖的光耦合效率
※9 為搭載高耦合型非球面鏡片的產品ML767T42時
※10 typical并非保證。
