靜電容量小于1PF的玻璃放電管選型指南

發布時間:2012-06-01 來源:深波電子

中心議題:
  • 靜電容量小于1PF的玻璃放電管選型指南
靜電容量小于1PF的玻璃反應靈敏,吸收速度在納秒級,殘余電壓接近其直流轉折電壓,從而能及時有效地吸收瞬間高壓,動作速度明顯優于普通氣體放電管和其它保安單元;放電管電流承受能力強,1000A(8×20μsec)、100A(10×700μsec),且更新?lián)Q代容易,可直接替代LC濾波組件、熱敏電阻、壓敏電阻和普通氣體放電管等保安單元。本文詳述其特性與選型。

一、特性
1.電流承受能力強:1000A(8×20μsec)、100A(10×700μsec)

2.靜電容量小于1PF(1kHz),反應靈敏,吸收速度在納秒級,殘余電壓接近其直流轉折電壓,從而能及時有效地吸收瞬間高壓,動作速度明顯優于普通氣體放電管和其它保安單元;

3.更新?lián)Q代容易,可直接替代LC濾波組件、熱敏電阻、壓敏電阻和普通氣體放電管等保安單元;

4.體積小,價格低廉,脈沖壽命長。

二、應用范圍
深波電子微型突波吸收器產品有GSS、GSE、GS41和GS37等系列。主要用于防止浪涌電流或者過電壓對設備造成損壞,廣泛應用于:

1.對電話、傳真、調制解調器、程控電話交換機、配線架、網絡等通信設備和數字傳輸設備,作浪涌電流保護;
2.傳感線上作浪涌電流保護;
3.有線電視(CATV)系統的浪涌電流保護;
4.用作CRT監視器、電腦彩顯和彩電靜電保護;
5.轎車音頻系統、無線電通信設備上作靜電保護。

三、結構和尺寸 (單位: mm)

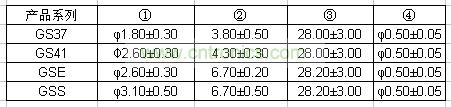

結構和尺寸

四、規格參數
1. 元件代碼
⑴ ⑵ ⑶ ⑷
GSXX--------XXX---------X
系列   直流放電  直流放電起始電
起始電壓  壓容許誤差范圍

(1) GS:SEMBO SURGE ABSORBER;
(2) 產品系列:GS37,GS41,GSE,GSS;
(3) 前兩位數字表示有效數字,第三個數字表示零的個數;
(4) L:±15% M:±20% N:±30%。
例如: GS41-301L的直流放電起始電壓為:
標稱值:300V,上限值:345V,下限值:255V。

2. 溫度范圍
(1) 使用時:-40℃~+85℃
(2) 儲存時:-55℃~+125℃

3.參數特性

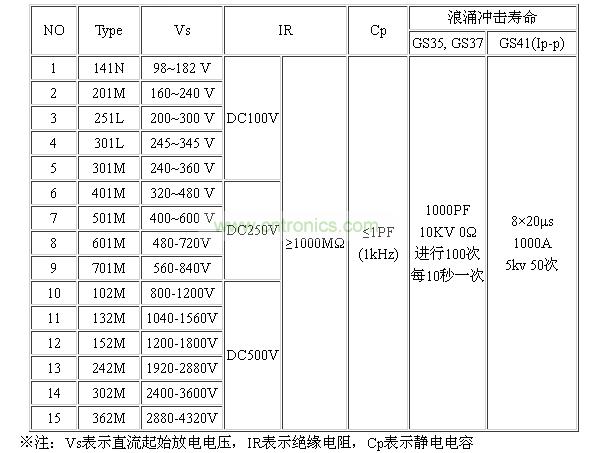

[page]

3.參數特性
參數特性
