技術大爆炸:電壓雙象限Buck-Boost電路拓?fù)?/h2>

發布時間:2014-09-23 責任編輯:echolady

【導讀】在傳統全橋電路中,單象限電路被廣泛應用。本文中詳細介紹了一款新電路,使設計的電源能更廣泛應用在各領域中。本文引出雙象限的概念,并詳細解析電壓雙象限Buck、Boost、Buck-Boost電路,對開關器件關斷和開通分析。

技術大爆炸:電壓雙象限Buck-Boost電路拓?fù)? width=

在直流變換中不產生電能形式變化,只產生直流電參數的變化。DC/DC變換器具有成本低、重量輕、可靠性高、結構簡單等特點,因此,在工業領域和實驗室得到了廣泛應用。單象限直流電壓變換器電路的特點是輸出電壓平均值Uo跟隨占空比D值而變,但不管D為何值,Uo的極性則始終不變,這對于直流開關穩壓電源一類的應用場所是能夠滿足要求的。但對于直流調速電源,負載為直流電動機時,上述性能便不能滿足要求,因而發展了多象限直流電壓變換電路。

雙象限電路分為輸出電流平均值Io極性可變的電路與輸出電壓平均值Uo極性可變的電路兩類,通常前一種電路稱為電流雙象限電路,后一種電路稱為電壓雙象限電路。電流雙象限電路是指輸出電流平均值Io的幅值和極性均隨控制信號us而變化,但輸出電壓平均值Uo的極性卻始終為正,即電路可運行于第一和第二象限。電壓雙象限電路是指輸出電壓平均值Uo的幅值和極性均隨控制信號us而變化,但輸出電流平均值Io卻始終為正,即電路可運行于第一和第四象限。本文將對電壓雙象限BuckBoost電路進行分析。

Buck電路

(1)電路結構

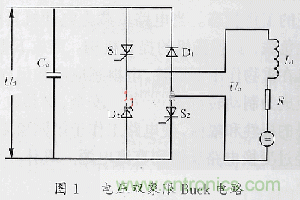

主電路如圖1所示。用電感、內阻和等效電壓串聯電路表示有源負載,橋的直流輸入端并聯濾波電容。這是一個全橋電路結構,橋的每臂用全控型器件(S1,S2)和不控型器件(D1,D2)組成。S1及S2的控制采用PWM控制,這樣可以調節D值,并且及時檢測負載的運行狀況,由此控制開關的關斷和開通。此電路的元器件、電源、負載均假設為理想的。輸出濾波電感足夠大,可保證負載電流連續,且線性升降。

技術大爆炸:電壓雙象限Buck-Boost電路拓?fù)? width=

(2)工作原理

運行于第一象限

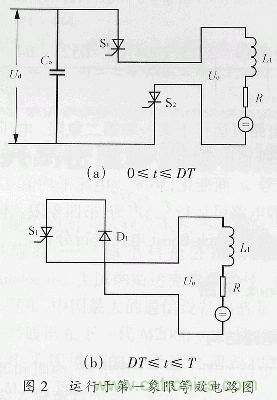

這是指輸出端電壓平均值和電流平均值均為正的工作狀態。(0≤t≤DT) S1及S2均導通,等效電路如圖2(a)所示,輸出電壓Uo為Ud,輸入電流等于輸出電流,輸出電流線性增長,負載從電源吸取能量。(DT≤t≤T) S1導通,S2斷開,D1正偏續流,等效電路如圖2(b)所示,由于S1與D1導通,Uo的值為零。輸出電壓平均值為 Uo=Dud。

技術大爆炸:電壓雙象限Buck-Boost電路拓?fù)? width=

運行于第四象限
這是指輸出端電壓平均值為負而電流平均值為正的工作狀態。當電路負載為電動機且驅動位能性負載,如卷?yè)P(yáng)機的提升機構,當放下重物時,電機在重物作用下反轉,電樞感應電勢反向,電磁轉矩成為制動轉矩,為了保證安全,必須改變控制信號的極性和幅值,使電路工作于第四象限,將位能經過變換電路反饋到直流電源。具體工作過程如下。

技術大爆炸:電壓雙象限Buck-Boost電路拓?fù)? width=

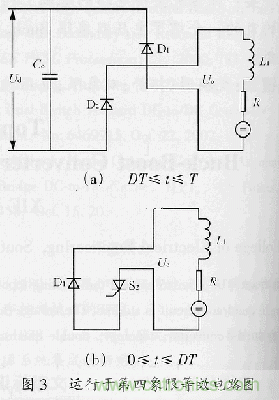

(DT≤t≤T)S1及S2均斷開,電感端電壓反向,D1,D2正偏導通,等效電路如圖3(a)所示,輸出電壓Uo為-Ud,負載反饋能量。(0≤t≤DT)S1斷開,S2導通,負載電流由D2換到S2中。等效電路如圖3(b)所示,Uo的值為零。輸出電壓平均值為 Uo=-Dud。由以上分析可知此電路及其控制策略可以實現雙象限Buck電路功能。

技術大爆炸:電壓雙象限Buck-Boost電路拓?fù)? width=

[page]

Boost電路

(1)電路結構

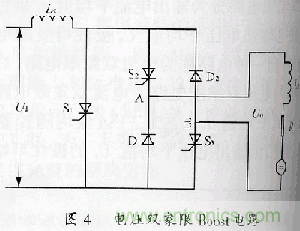

主電路如圖4所示。圖中S1,S2,S3為全控型器件,D1及D2為不控型器件。負載依然為有源負載,直流輸入端串聯電感。S1,S2,S3的控制采用 PWM控制,此電路的元器件、電源、負載同樣假設為理想的。輸出濾波電感足夠大,可保證負載電流連續,且線性升降。可以看出,本電路的設計思想也是利用全橋?qū)崿F(xiàn)雙象限運行,其好處在于簡單、可靠。

技術大爆炸:電壓雙象限Buck-Boost電路拓?fù)? width=

(2)工作原理

運行于第一象限

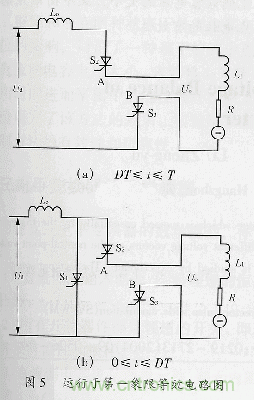

(DT≤t≤T)S1斷開,S2及S3均導通,等效電路如圖5(a)所示,電感電壓UL=Ud-Uo。0≤t≤DT)S1,S2,S3均導通,等效電路如圖5(b)所示,電感電壓UL=Ud。輸出電壓平均值為Uo=Ud/(1-D)。

技術大爆炸:電壓雙象限Buck-Boost電路拓?fù)? width=

運行于第四象限

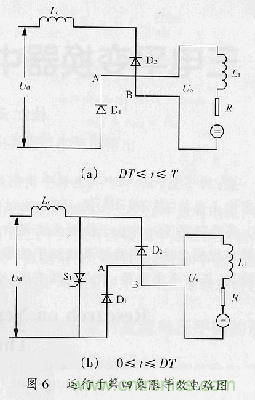

(DT≤t≤T) S1,S2,S3均斷開,電感端電壓反向,D1及D2正偏導通,等效電路如圖6(a)所示,電感電壓UL=Ud+Uo。(0≤t≤DT) S1導通,S2及S3均斷開,等效電路如圖6(b)所示,電感電壓UL=Ud。輸出電壓平均值為 Uo=-Ud/(1-D)。

Buck-Boost電路

(1)電路結構

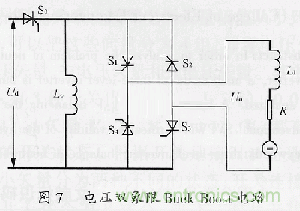

主電路如圖7所示。圖中S0,S1,S2,S3,S4為全控型器件。負載依然為有源負載,直流輸入端并聯電感Lo。所有開關均采用PWM控制,此電路的元器件、電源、負載同樣假設為理想的。輸出濾波電感足夠大,可保證負載電流連續,且線性升降。此電路與雙象限Boost電路不同之處是主開關與電感相互交換位置。也是利用單象限BuckBoost電路的主電路衍生出來的,并利用全橋全控電路實現雙象限功能。改變占空比D可以實現升壓或降壓功能。

技術大爆炸:電壓雙象限Buck-Boost電路拓?fù)? width=

(2)工作原理

運行于第一象限

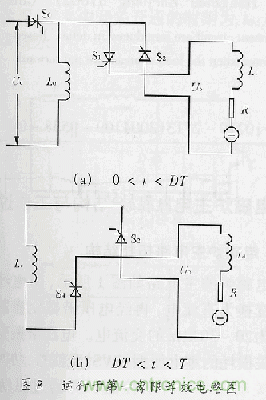

(0≤t≤DT) S0,S1,S2均導通,S3及S4斷開,等效電路如圖8(a)所示,電感電壓UL=Ud。(DT≤t≤T) S0,S1及S3斷開,S2及S4導通,等效電路如圖8(b)所示,電感電壓UL=-Uo。

運行于第四象限

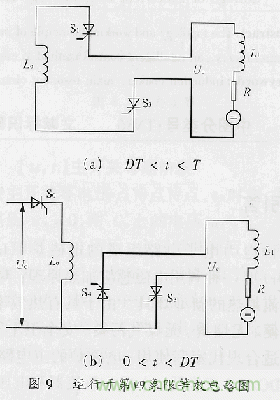

(DT≤t≤T) S0,S2,S4斷開,S1及S3導通,電感端電壓反向,等效電路如圖9(a)所示,電感電壓UL=Uo。(0≤t≤DT)S0,S3,S4導通,S1及S2斷開,等效電路如圖9(b)所示,電感電壓UL=Ud。輸出電壓平均值為Uo=-DUd/(1-D)。

技術大爆炸:電壓雙象限Buck-Boost電路拓?fù)? width=

總結

雙象限的Buck、Boost、Buck-Boost電路是在傳統單象限電路的基礎上衍生出來的,在雙象限特性的基礎上分析每一步的工作過程和具體現象,為雙象限電路及直流變換電路完善發展開辟了先河。
