惡補電子器件電阻的諸多作用,你不一定了解

發布時間:2015-01-18 責任編輯:sherryyu

【導讀】大家對電阻應該并不陌生,在初中時就學習過電阻的一些性質、特點,但是電阻的作用并沒有被老師們納入系統講解的課程范圍內,今天小編就化身為初中物理老師,來給大家講解有關電阻的作用的知識。

一、電阻的介紹

電阻(resistance),在日常生活中我們經常稱其為R,單位為歐姆,如果要給電阻下定義的話便為導體對電流的阻礙作用的大小,電阻是一種限流元件,導體對電流的阻礙作用大,我們便說其電阻大,反之,稱其電阻小。但是電阻并不會因?yàn)閷?dǎo)體上沒有電流通過而消失,電阻是一個導體的固有屬性,即便導體上沒有電流流過,其電阻也是存在的,如果非要給它加個期限的話,那應該是~一萬年~~

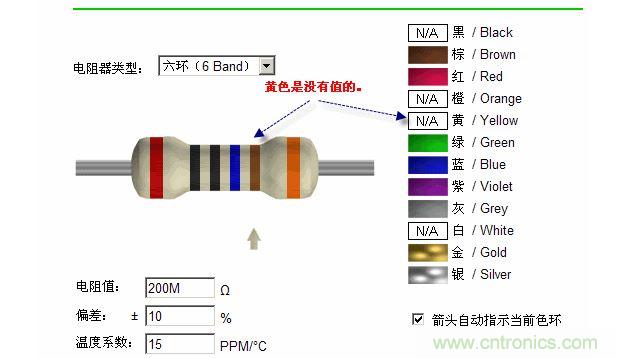

  電阻
二、電阻的分類

電阻只是一個統稱,對其深入了解之后會知道電阻多種多樣,可以分為:

固定電阻、可變電阻、特殊電阻、 RT型碳膜電阻、RJ型金屬膜電阻、RX型繞線電阻、片狀電阻、大功率電阻、小功率電阻。

那么,各個種類的電阻可以起到什么作用呢?在我們的日常生活中有什么應用呢?欲知此事如何,請看下文分解~~~

三、電阻的作用一--分壓

當一電阻和另一個元器件如燈泡在電路中處于串聯時,流過電阻和燈泡的電流相同,而電阻和燈泡各自的電壓之和等于電阻和燈泡作為整體時兩端的總電壓。此時,該電阻起到分壓的作用。

四、電阻的作用二--分流

當一電阻和另一元器件如燈泡在電路中處于并聯時,電阻兩端電壓和燈泡兩端電壓相同,而流過電阻的電流與流過燈泡的電流之和等于流過電阻和燈泡的總電流。此時,該電阻起到分流的作用。

五、電阻的作用三--阻抗匹配

阻抗匹配指的是在信號的傳輸過程中,為了得到最大功率輸出的一種工作狀態,而采用一些方法使得負載阻抗與激勵源內部阻抗相互適配的過程。而其方法之一就是通過改變阻抗力來實現,在這種情況下,電阻起到的是它的阻抗匹配作用。
[page]

六、電阻的作用四--濾波

在電阻與電容串聯組成的RC充放電電路中,起初開關S連接B點,如下圖所示,電容器C上沒有電荷,其兩端的電壓為零,之后將開關S置于A點,此時電源通過電阻R開始向電容器充電,當電容器兩端電荷增大至電路平衡時,電源不再向電容器充電,之后將開關S置于B點,電容器開始放電,其兩端電荷逐漸減少,減少至零時不再放電,再將開關S置于A點,開始充電……在這個充電放電的無限循環中,我們將電阻R起到的作用稱為濾波作用。

擴展閱讀

電阻的作用--零歐姆電阻

在固定電阻中還有一類比較特殊的電阻,就是零歐姆電阻。有的童鞋可能會不理解,“沒有阻值的電阻有什么用呀,完全就是浪費元件嘛。”理論上可能是這樣的,但是在實際的生產生活中,零歐姆電阻還是有它自己的生產價值的。接下來就讓小編為大家介紹一下零歐姆電阻的價值所在。

零歐姆電阻的使用較多時候都是出于EMC對策的需要,但是也不乏一下幾種原因:零歐姆電阻可以方便布線;可以使我們在PCB上的調試更加方便;方便測耗電流;還可以起到熔絲作用;可以代替跳線、撥碼開關等焊接在板子上,以防用戶亂動設置;可以在高頻信號下,可以充當電感或電容使用;在電路參數不確定時,也可以先用零歐姆電阻代替,確定后再更改;可以用于在最短回流路徑斷裂時提供較小的回流路徑,減小干擾;可以有效的限制環路電流,使噪聲得到抑制;可以作為溫度補償器……零歐姆電阻竟然這么有用,小伙伴們有木有驚呆了呢~~

電阻的作用--可變電阻

可變電阻器也稱電位器,指的是阻值可以變化的電阻,這種可變性決定了它存在的價值。例如在一些儀器儀表設備的模擬電路中,有時存在一些不確定的因素,這時就需要電位器的可變性來將其調節到最佳狀態。還有一些設備的輸出本身就是在不斷變化的,這時也需要電位器來實現。

電阻的作用--特殊電阻

特殊電阻是用半導體材料制成的,其的阻值也是可以變化的,但是又與可變電阻不同,可變電阻的阻值可以通過人工來調節,而特殊電阻的阻值卻取決于外界的環境條件。比如熱敏電阻的阻值隨溫度升高而減小,應用在電路中,可以根據其阻值來判斷溫度,用做熱傳感器;光敏電阻的阻值在有光照時大大減小,在電路中可以用做光開關;壓敏電阻的阻值隨其兩端電壓大小的變化而變化,在電路中可以起到保護作用,保護電路不要因電壓的起伏而受到損害。還有一種最特殊的電阻是超導體元件,它在導電的時候不會產生熱量,制成計算機元件時不需要冷卻系統,可以大大減少計算機的體積和能耗。

電阻的應用與發展

在上面小編介紹了電阻的四大作用:分壓、分流、阻抗匹配和濾波, 零歐姆電阻、可變電阻、特殊電阻的作用,下面我們就來八一八電阻的這些作用在現實生活中的應用吧~

① 電阻的分流作用經常被用于各種各樣的電路中,用于對電流進行分配;

② 電阻的分壓作用經常被用于收音機和擴音機的音量調節電路、半導體管工作點的偏置電路及降壓電路中,而且在USB轉串口的線上面,經常使用兩個電阻分壓得到3.3V或2.8V的串口;

③ 電阻的濾波作用經常被用于積分電路、微分電路、去耦電路、定時電路等中;

④ 電阻的阻抗匹配作用經常被用于傳輸線上;

⑤ 熱敏電阻可以被用作熱傳感器,光敏電阻可以被用作光開關;

……

時至今日,電阻這個系統已經發展的如此龐大,作為基礎元件應用于各種電子產品中,但是它并沒有停下腳步,還在向完美進發,相信在不久的將來電阻還會進一步地縮小體積、提高性能、降低價格,會淘汰掉一部分過時的并且增加一些新鮮的元素,等到高端大氣的電阻再上升一個檔次時小編再帶著大家一起來學習~~
