高精度的相位計電路設計,只需三個芯片

發布時間:2015-01-18 責任編輯:sherryyu

【導讀】本文介紹的是一款只用三個芯片的相位計設計電路,雖然只有用到三塊芯片,但是絕對精度達到優于0.5°而且分辨到滿360°,是不是很神奇?想知道是怎么設計的嗎?下面小編將詳細的為大家講解的!

一個簡單而有效的低頻相位計電路,只需要三塊IC,達到絕對精度優于0.5°而且分辨到滿360°。這三塊芯片是:一塊CMOS D觸發器,一塊CMOS施密特反相器和一塊雙極性四邊形比較器(見圖)。

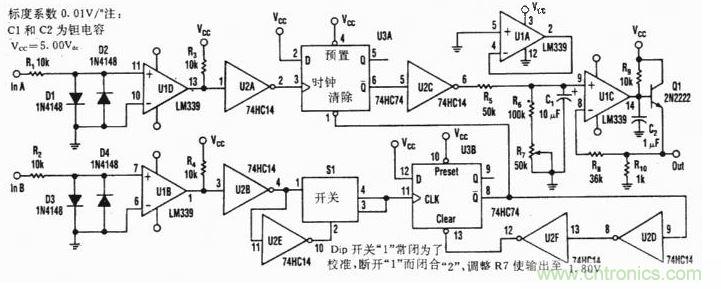

只用三個芯片的相位計設計電路


比較器U1B和U1D部分,對各自輸入構成零交叉檢測器。為了保護起見,四個二極管把比較器的同相輸入端對地的電位箝制在±1個二極管的正向壓降以內。

74HC14施密特反相器的U2A和U2B部分,起緩沖器作用。負載電阻R3和R4連接到緩沖器的輸入端,驅動對偶觸發器U3A和U3B。U3A作為一個置位復位觸發器配置,置位輸入來自緩沖器U2A的上升沿(從輸入“A”的下降沿來),而復位輸入來自觸發器U3B。U2D,U2F和U3B構成一個窄脈沖單觸發電路,使U3A由來自緩沖器U2B的上升沿(從輸入“B”的下降沿來)復位。U2C緩沖U3A的輸出。R5—7和電容C1構成一個分壓器和低通積分濾波,它標度并濾除U2C的輸出。

U2C的輸出是一個正脈沖,其脈沖寬度與電路兩個輸入端負的零交叉點之間的時差成正比例,因此C1兩端的平均電壓是與兩個輸入端之間的相位差成正比例。

比較器U1C和2N2222晶體管(Q1)部分,構成一個單位增益放大器,緩沖C1的電壓和供給低阻抗輸出。C2有助于使U1C在線性區域工作,Rq則建立一個控制極點。

電路校準,將開并的第一部分斷開,而第二部分閉合,供給一個1Vp-p低頻50—1000Hz的方波,同時加到兩個輸入端。在輸出引線和地之間接一個數字電壓表監測輸出。然后調整R7使電壓讀數為1.800V。調完后,將開關返回到正常電路。

數字電壓表的標度,這時已被校準到指示本電路兩個輸入之間的相位差,標度系數為0.01%。測量精度,在50—1000Hz,1Vp-p方波時優于0.2°;在3Vrms(有效值)正弦波時,其精度優于0.5°。
