電阻、電容、電感分類大全

發布時間:2018-09-21 責任編輯:xueqi

【導讀】本文有超詳細的元器件分類大全:電阻、電容、電感。其中,導電體對電流的阻礙作用稱為電阻,用符號R表示,單位為歐姆、千歐、兆歐,分別用Ω、KΩ、MΩ表示。

電 阻

導電體對電流的阻礙作用稱為電阻,用符號R表示,單位為歐姆、千歐、兆歐,分別用Ω、KΩ、MΩ表示。

一、電阻的型號命名方法:

國產電阻器的型號由四部分組成(不適用敏感電阻)

第一部分:主稱 ,用字母表示,表示產品的名字。如R表示電阻,W表示電位器。

第二部分:材料 ,用字母表示,表示電阻體用什么材料組成,T-碳膜、H-合成碳膜、S-有機實心、N-無機實心、J-金屬膜、Y-氮化膜、C-沉積膜、I-玻璃釉膜、X-線繞。

第三部分:分類,一般用數字表示,個別類型用字母表示,表示產品屬于什么類型。1-普通、2-普通、3-超高頻 、4-高阻、5-高溫、6-精密、7-精密、8-高壓、9-特殊、G-高功率、T-可調。

第四部分 : 序號,用數字表示,表示同類產品中不同品種,以區分產品的外型尺寸和性能指標等  例如:R T 1 1 型普通碳膜電阻

二、電阻器的分類

1、線繞電阻器:通用線繞電阻器、精密線繞電阻器、大功率線繞電阻器、高頻線繞電阻器。

2、薄膜電阻器:碳膜電阻器、合成碳膜電阻器、金屬膜電阻器、金屬氧化膜電阻器、化學沉積膜電阻器、玻璃釉膜電阻器、金屬氮化膜電阻器。

3、實心電阻器:無機合成實心碳質電阻器、有機合成實心碳質電阻器。

4、敏感電阻器:壓敏電阻器、熱敏電阻器、光敏電阻器、力敏電阻器、氣敏電阻器、濕敏電阻器。

三、主要特性參數

1、標稱阻值:電阻器上面所標示的阻值。

2、允許誤差:標稱阻值與實際阻值的差值跟標稱阻值之比的百分數稱阻值偏差,它表示電阻器的精度。允許誤差與精度等級對應關系如下:±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ級、±10%-Ⅱ級、±20%-Ⅲ級

3、額定功率:在正常的大氣壓力90-106.6KPa及環境溫度為-55℃~+70℃的條件下,電阻器長期工作所允許耗散的最大功率。

線繞電阻器額定功率系列為(W):1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500

非線繞電阻器額定功率系列為(W):1/20、1/8、1/4、1/2、1、2、5、10、25、50、100

4、額定電壓:由阻值和額定功率換算出的電壓。

5、最高工作電壓:允許的最大連續工作電壓。在低氣壓工作時,最高工作電壓較低。

6、溫度系數:溫度每變化1℃所引起的電阻值的相對變化。溫度系數越小,電阻的穩定性越好。阻值隨溫度升高而增大的為正溫度系數,反之為負溫度系數。

7、老化系數:電阻器在額定功率長期負荷下,阻值相對變化的百分數,它是表示電阻器壽命長短的參數。

8、電壓系數:在規定的電壓范圍內,電壓每變化1伏,電阻器的相對變化量。

9、噪聲:產生于電阻器中的一種不規則的電壓起伏,包括熱噪聲和電流噪聲兩部分,熱噪聲是由于導體內部不規則的電子自由運動,使導體任意兩點的電壓不規則變化。

四、電阻器阻值標示方法

1、直標法:用數字和單位符號在電阻器表面標出阻值,其允許誤差直接用百分數表示,若電阻上未注偏差,則均為±20%。

2、文字符號法:用阿拉伯?dāng)?shù)字和文字符號兩者有規律的組合來表示標稱阻值,其允許偏差也用文字符號表示。符號前面的數字表示整數阻值,后面的數字依次表示第一位小數阻值和第二位小數阻值。

表示允許誤差的文字符號
文字符號 D F G J K M
允許偏差 ±0.5% ±1% ±2% ±5% ±10% ±20%

3、數碼法:在電阻器上用三位數碼表示標稱值的標志方法。數碼從左到右,第一、二位為有效值,第三位為指數,即零的個數,單位為歐。偏差通常采用文字符號表示。

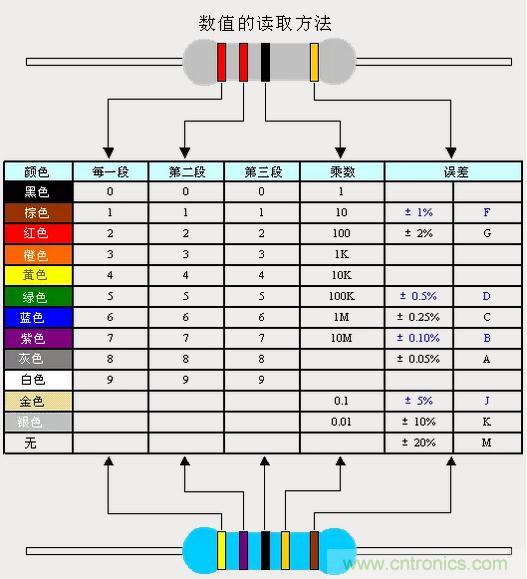

4、色標法:用不同顏色的帶或點在電阻器表面標出標稱阻值和允許偏差。國外電阻大部分采用色標法。

黑-0、棕-1、紅-2、橙-3、黃-4、綠-5、藍-6、紫-7、灰-8、白-9、金-±5%、銀-±10%、無色-±20%

當電阻為四環時,最后一環必為金色或銀色,前兩位為有效數字, 第三位為乘方數,第四位為偏差。

當電阻為五環時,最後一環與前面四環距離較大。前三位為有效數字, 第四位為乘方數, 第五位為偏差。

五、常用電阻器


1、電位器
電位器是一種機電元件,他靠電刷在電阻體上的滑動,取得與電刷位移成一定關系的輸出電壓。

1.1 合成碳膜電位器
電阻體是用經過研磨的碳黑,石墨,石英等材料涂敷于基體表面而成,該工藝簡單,是目前應用最廣泛的電位器。特點是分辯力高耐磨性好,壽命較長。缺點是電流噪聲,非線性大, 耐潮性以及阻值穩定性差。

1.2 有機實心電位器
有機實心電位器是一種新型電位器,它是用加熱塑壓的方法,將有機電阻粉壓在絕緣體的凹槽內。有機實心電位器與碳膜電位器相比具有耐熱性好、功率大、可靠性高、耐磨性好的優點。但溫度系數大、動噪聲大、耐潮性能差、制造工藝復雜、阻值精度較差。在小型化、高可靠、高耐磨性的電子設備以及交、直流電路中用作調節電壓、電流。

1.3 金屬玻璃鈾電位器
用絲網印刷法按照一定圖形,將金屬玻璃鈾電阻漿料涂覆在陶瓷基體上,經高溫?zé)Y(jié)而成。特點是:阻值范圍寬,耐熱性好,過載能力強,耐潮,耐磨等都很好,是很有前途的電位器品種,缺點是接觸電阻和電流噪聲大。

1.4 繞線電位器
繞線電位器是將康銅絲或鎳鉻合金絲作為電阻體,并把它繞在絕緣骨架上制成。繞線電位器特點是接觸電阻小,精度高,溫度系數小,其缺點是分辨力差,阻值偏低,高頻特性差。主要用作分壓器、變阻器、儀器中調零和工作點等。

1.5 金屬膜電位器
金屬膜電位器的電阻體可由合金膜、金屬氧化膜、金屬箔等分別組成。特點是分辯力高、耐高溫、溫度系數小、動噪聲小、平滑性好。

1.6 導電塑料電位器
用特殊工藝將DAP(鄰苯二甲酸二稀丙脂)電阻漿料覆在絕緣機體上,加熱聚合成電阻膜,或?qū)AP電阻粉熱塑壓在絕緣基體的凹槽內形成的實心體作為電阻體。特點是:平滑性好、分辯力優異耐磨性好、壽命長、動噪聲小、可靠性極高、耐化學腐蝕。用于宇宙裝置、導彈、飛機雷達天線的伺服系統等。

1.7 帶開關的電位器
有旋轉式開關電位器、推拉式開關電位器、推推開關式電位器

1.8 預調式電位器
預調式電位器在電路中,一旦調試好,用蠟封住調節位置,在一般情況下不再調節。

1.9 直滑式電位器
采用直滑方式改變電阻值。

1.10 雙連電位器
有異軸雙連電位器和同軸雙連電位器

1.11 無觸點電位器
無觸點電位器消除了機械接觸,壽命長、可靠性高,分光電式電位器、磁敏式電位器等。

2、實芯碳質電阻器
用碳質顆粒壯導電物質、填料和粘合劑混合制成一個實體的電阻器。特點:價格低廉,但其阻值誤差、噪聲電壓都大,穩定性差,目前較少用。

3、繞線電阻器
用高阻合金線繞在絕緣骨架上制成,外面涂有耐熱的釉絕緣層或絕緣漆。繞線電阻具有較低的溫度系數,阻值精度高, 穩定性好,耐熱耐腐蝕,主要做精密大功率電阻使用,缺點是高頻性能差,時間常數大。

4、薄膜電阻器
用蒸發的方法將一定電阻率材料蒸鍍于絕緣材料表面制成。主要如下:

4.1 碳膜電阻器
將結晶碳沉積在陶瓷棒骨架上制成。碳膜電阻器成本低、性能穩定、阻值范圍寬、溫度系數和電壓系數低,是目前應用最廣泛的電阻器。

4.2 金屬膜電阻器。
用真空蒸發的方法將合金材料蒸鍍于陶瓷棒骨架表面。金屬膜電阻比碳膜電阻的精度高,穩定性好,噪聲, 溫度系數小。在儀器儀表及通訊設備中大量采用。

4.3 金屬氧化膜電阻器
在絕緣棒上沉積一層金屬氧化物。由于其本身即是氧化物,所以高溫下穩定,耐熱沖擊,負載能力強。

4.4 合成膜電阻
將導電合成物懸浮液涂敷在基體上而得,因此也叫漆膜電阻。由于其導電層呈現顆粒狀結構,所以其噪聲大,精度低,主要用他制造高壓, 高阻, 小型電阻器。

5、金屬玻璃鈾電阻器
將金屬粉和玻璃鈾粉混合,采用絲網印刷法印在基板上。 耐潮濕, 高溫, 溫度系數小,主要應用于厚膜電路。

6、貼片電阻SMT
片狀電阻是金屬玻璃鈾電阻的一種形式,他的電阻體是高可靠的釕系列玻璃鈾材料經過高溫?zé)Y(jié)而成,電極采用銀鈀合金漿料。體積小,精度高,穩定性好,由于其為片狀元件,所以高頻性能好。

7、敏感電阻
敏感電阻是指器件特性對溫度,電壓,濕度,光照,氣體, 磁場,壓力等作用敏感的電阻器。 敏感電阻的符號是在普通電阻的符號中加一斜線,并在旁標注敏感電阻的類型,如:t. v等。

7.1、壓敏電阻
主要有碳化硅和氧化鋅壓敏電阻,氧化鋅具有更多的優良特性。

7.2、濕敏電阻
由感濕層,電極,絕緣體組成,濕敏電阻主要包括氯化鋰濕敏電阻,碳濕敏電阻,氧化物濕敏電阻。氯化鋰濕敏電阻隨濕度上升而電阻減小,缺點為測試范圍小,特性重復性不好,受溫度影響大。碳濕敏電阻缺點為低溫靈敏度低,阻值受溫度影響大,由老化特性,較少使用。氧化物濕敏電阻性能較優越,可長期使用,溫度影響小,阻值與濕度變化呈線性關系。有氧化錫,鎳鐵酸鹽,等材料。

7.3、光敏電阻
光敏電阻是電導率隨著光量力的變化而變化的電子元件,當某種物質受到光照時,載流子的濃度增加從而增加了電導率,這就是光電導效應。

7.4、氣敏電阻
利用某些半導體吸收某種氣體后發生氧化還原反應制成,主要成分是金屬氧化物,主要品種有:金屬氧化物氣敏電阻、復合氧化物氣敏電阻、陶瓷氣敏電阻等。

7.5、力敏電阻
力敏電阻是一種阻值隨壓力變化而變化的電阻,國外稱為壓電電阻器。所謂壓力電阻效應即半導體材料的電阻率隨機械應力的變化而變化的效應??芍瞥筛鞣N力矩計,半導體話筒,壓力傳感器等。主要品種有硅力敏電阻器,硒碲合金力敏電阻器,相對而言,合金電阻器具有更高靈敏度。

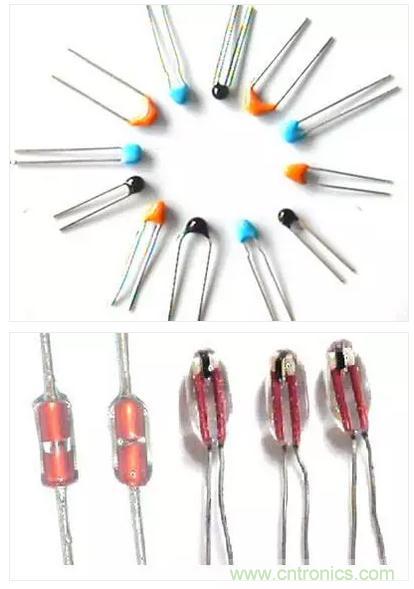

7.6、熱敏電阻
熱敏電阻是敏感元件的一類,其電阻值會隨著熱敏電阻本體溫度的變化呈現出階躍性的變化,具有半導體特性.

熱敏電阻按照溫度系數的不同分為:  正溫度系數熱敏電阻(簡稱PTC熱敏電阻)和負溫度系數熱敏電阻(簡稱NTC熱敏電阻)。

正溫度熱敏電阻(PTC Thermistor)


PTC是Positive Temperature Coefficient 的縮寫,意思是正的溫度系數,泛指正溫度系數很大的半導體材料或元器件.通常我們提到的PTC是指正溫度系數熱敏電阻,簡稱PTC熱敏電阻.

PTC熱敏電阻是一種典型具有溫度敏感性的半導體電阻,超過一定的溫度(居里溫度)時, 它的電阻值隨著溫度的升高呈階躍性的增高.

PTC熱敏電阻根據其材質的不同分為:   陶瓷PTC熱敏電阻和有機高分子PTC熱敏電阻。

目前大量被使用的PTC熱敏電阻種類:
恒溫加熱用PTC熱敏電阻
過流保護用PTC熱敏電阻
空氣加熱用PTC熱敏電阻
延時啟動用PTC熱敏電阻
傳 感 器用PTC熱敏電阻
自動消磁用PTC熱敏電阻

一般情況下,有機高分子PTC熱敏電阻適合過流保護用途,陶瓷PTC熱敏電阻可適用于以上所列各種用途.

負溫度熱敏電阻(NTC Thermistor)


NTC是Negative Temperature Coefficient 的縮寫,意思是負的溫度系數,泛指負溫度系數很大的半導體材料或元器件.通常我們提到的NTC是指負溫度系數熱敏電阻,簡稱NTC熱敏電阻.

NTC熱敏電阻是一種典型具有溫度敏感性的半導體電阻,它的電阻值隨著溫度的升高呈階躍性的減小.

NTC熱敏電阻是以錳、鈷、鎳和銅等金屬氧化物為主要材料,采用陶瓷工藝制造而成的.這些金屬氧化物材料都具有半導體性質,因為在導電方式上完全類似鍺、硅等半導體材料.溫度低時,這些氧化物材料的載流子(電子和孔穴)數目少,所以其電阻值較高;隨著溫度的升高,載流子數目增加,所以電阻值降低.

NTC熱敏電阻根據其用途的不同分為:
功率型NTC熱敏電阻
補償型NTC熱敏電阻
測溫型NTC熱敏電阻

電 容

電容是電子設備中大量使用的電子元件之一,廣泛應用于隔直,耦合, 旁路,濾波,調諧回路, 能量轉換,控制電路等方面。用C表示電容,電容單位有法拉(F)、微法拉(uF)、皮法拉(pF),1F=10^6uF=10^12pF

一、電容器的型號命名方法

國產電容器的型號一般由四部分組成(不適用于壓敏、可變、真空電容器)。依次分別代表名稱、材料、分類和序號。

第一部分:名稱,用字母表示,電容器用C。
第二部分:材料,用字母表示。
第三部分:分類,一般用數字表示,個別用字母表示。
第四部分:序號,用數字表示。

用字母表示產品的材料:A-鉭電解、B-聚苯乙烯等非極性薄膜、C-高頻陶瓷、D-鋁電解、E-其它材料電解、G-合金電解、H-復合介質、I-玻璃釉、J-金屬化紙、L-滌綸等極性有機薄膜、N-鈮電解、O-玻璃膜、Q-漆膜、T-低頻陶瓷、V-云母紙、Y-云母、Z-紙介

二、電容器的分類

按照結構分三大類:固定電容器、可變電容器和微調電容器。

按電解質分類有:有機介質電容器、無機介質電容器、電解電容器和空氣介質電容器等。

按用途分有:高頻旁路、低頻旁路、濾波、調諧、高頻耦合、低頻耦合、小型電容器。

高頻旁路:陶瓷電容器、云母電容器、玻璃膜電容器、滌綸電容器、玻璃釉電容器。

低頻旁路:紙介電容器、陶瓷電容器、鋁電解電容器、滌綸電容器。

濾 波:鋁電解電容器、紙介電容器、復合紙介電容器、液體鉭電容器。

調 諧:陶瓷電容器、云母電容器、玻璃膜電容器、聚苯乙烯電容器。

高頻耦合:陶瓷電容器、云母電容器、聚苯乙烯電容器。

低頻耦合:紙介電容器、陶瓷電容器、鋁電解電容器、滌綸電容器、固體鉭電容器。

小型電容:金屬化紙介電容器、陶瓷電容器、鋁電解電容器、聚苯乙烯電容器、固體鉭電容器、玻璃釉電容器、金屬化滌綸電容器、聚丙烯電容器、云母電容器。

三、常用電容器

1、鋁電解電容器
用浸有糊狀電解質的吸水紙夾在兩條鋁箔中間卷繞而成,薄的化氧化膜作介質的電容器.因為氧化膜有單向?qū)щ娦再|(zhì),所以電解電容器具有極性.容量大,能耐受大的脈動電流容量誤差大,泄漏電流大;普通的不適于在高頻和低溫下應用,不宜使用在25kHz以上頻率低頻旁路、信號耦合、電源濾波

2、鉭電解電容器
用燒結的鉭塊作正極,電解質使用固體二氧化錳溫度特性、頻率特性和可*性均優于普通電解電容器,特別是漏電流極小,貯存性良好,壽命長,容量誤差小,而且體積小,單位體積下能得到最大的電容電壓乘積對脈動電流的耐受能力差,若損壞易呈短路狀態超小型高可*機件中

3、薄膜電容器
結構與紙質電容器相似,但用聚脂、聚苯乙烯等低損耗塑材作介質頻率特性好,介電損耗小不能做成大的容量,耐熱能力差濾波器、積分、振蕩、定時電路

4、瓷介電容器
穿心式或支柱式結構瓷介電容器,它的一個電極就是安裝螺絲。引線電感極小,頻率特性好,介電損耗小,有溫度補償作用不能做成大的容量,受振動會引起容量變化特別適于高頻旁路

5、獨石電容器
(多層陶瓷電容器)在若干片陶瓷薄膜坯上被覆以電極槳材料,疊合后一次繞結成一塊不可分割的整體,外面再用樹脂包封而成小體積、大容量、高可*和耐高溫的新型電容器,高介電常數的低頻獨石電容器也具有穩定的性能,體積極小,Q值高容量誤差較大噪聲旁路、濾波器、積分、振蕩電路

6、紙質電容器
一般是用兩條鋁箔作為電極,中間以厚度為0.008~0.012mm的電容器紙隔開重疊卷繞而成。制造工藝簡單,價格便宜,能得到較大的電容量

一般在低頻電路內,通常不能在高于3~4MHz的頻率上運用。油浸電容器的耐壓比普通紙質電容器高,穩定性也好,適用于高壓電路

7、微調電容器
電容量可在某一小范圍內調整,并可在調整后固定于某個電容值。
瓷介微調電容器的Q值高,體積也小,通??煞譃閳A管式及圓片式兩種。

8、云母和聚苯乙烯介質的通常都采用彈簧式東,結構簡單,但穩定性較差。
線繞瓷介微調電容器是拆銅絲〈外電極〉來變動電容量的,故容量只能變小,不適合在需反復調試的場合使用

9、陶瓷電容器
用高介電常數的電容器陶瓷〈鈦酸鋇一氧化鈦〉擠壓成圓管、圓片或圓盤作為介質,并用燒滲法將銀鍍在陶瓷上作為電極制成。它又分高頻瓷介和低頻瓷介兩種。

具有小的正電容溫度系數的電容器,用于高穩定振蕩回路中,作為回路電容器及墊整電容器。低頻瓷介電容器限于在工作頻率較低的回路中作旁路或隔直流用,或?qū)Ψ€(wěn)定性和損耗要求不高的場合〈包括高頻在內〉。這種電容器不宜使用在脈沖電路中,因為它們易于被脈沖電壓擊穿。高頻瓷介電容器適用于高頻電路

云母電容器就結構而言,可分為箔片式及被銀式。被銀式電極為直接在云母片上用真空蒸發法或燒滲法鍍上銀層而成,由于消除了空氣間隙,溫度系數大為下降,電容穩定性也比箔片式高。頻率特性好,Q值高,溫度系數小不能做成大的容量廣泛應用在高頻電器中,并可用作標準電容器

10、玻璃釉電容器由一種濃度適于噴涂的特殊混合物噴涂成薄膜而成,介質再以銀層電極經燒結而成"獨石"結構性能可與云母電容器媲美,能耐受各種氣候環境,一般可在200℃或更高溫度下工作,額定工作電壓可達500V,損耗tgδ0.0005~0.008

四、電容器主要特性參數

1、標稱電容量和允許偏差
標稱電容量是標志在電容器上的電容量。

電容器實際電容量與標稱電容量的偏差稱誤差,在允許的偏差范圍稱精度。

精度等級與允許誤差對應關系:00(01)-±1%、0(02)-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、 Ⅳ-(+20%-10%)、Ⅴ-(+50%-20%)、Ⅵ-(+50%-30%)

一般電容器常用Ⅰ、Ⅱ、Ⅲ級,電解電容器用Ⅳ、Ⅴ、Ⅵ級,根據用途選取。

2、額定電壓
在最低環境溫度和額定環境溫度下可連續加在電容器的最高直流電壓有效值,一般直接標注在電容器外殼上,如果工作電壓超過電容器的耐壓,電容器擊穿,造成不可修復的永久損壞。

3、絕緣電阻
直流電壓加在電容上,并產生漏電電流,兩者之比稱為絕緣電阻.

當電容較小時,主要取決于電容的表面狀態,容量〉0.1uf時,主要取決于介質的性能,絕緣電阻越小越好。

電容的時間常數:為恰當?shù)脑u價大容量電容的絕緣情況而引入了時間常數,他等于電容的絕緣電阻與容量的乘積。

4、損耗
電容在電場作用下,在單位時間內因發熱所消耗的能量叫做損耗。各類電容都規定了其在某頻率范圍內的損耗允許值,電容的損耗主要由介質損耗,電導損耗和電容所有金屬部分的電阻所引起的。

在直流電場的作用下,電容器的損耗以漏導損耗的形式存在,一般較小,在交變電場的作用下,電容的損耗不僅與漏導有關,而且與周期性的極化建立過程有關。

5、頻率特性
隨著頻率的上升,一般電容器的電容量呈現下降的規律。

五、電容器容量標示

1、直標法
用數字和單位符號直接標出。如01uF表示0.01微法,有些電容用“R”表示小數點,如R56表示0.56微法。

2、文字符號法
用數字和文字符號有規律的組合來表示容量。如p10表示0.1pF,1p0表示1pF,6P8表示6.8pF, 2u2表示2.2uF.

3、色標法
用色環或色點表示電容器的主要參數。電容器的色標法與電阻相同。

電容器偏差標志符號:+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z。

電 感

電感線圈是由導線一圈*一圈地繞在絕緣管上,導線彼此互相絕緣,而絕緣管可以是空心的,也可以包含鐵芯或磁粉芯,簡稱電感。用L表示,單位有亨利(H)、毫亨利 (mH)、微亨利(uH),1H=10^3mH=10^6uH。

一、電感的分類

按 電感形式 分類:固定電感、可變電感。

按 導磁體性質 分類:空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。

按 工作性質 分類:天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。

按 繞線結構 分類:單層線圈、多層線圈、蜂房式線圈。

二、電感線圈的主要特性參數

1、電感量L
電感量L表示線圈本身固有特性,與電流大小無關。除專門的電感線圈(色碼電感)外,電感量一般不專門標注在線圈上,而以特定的名稱標注。

2、感抗XL
電感線圈對交流電流阻礙作用的大小稱感抗XL,單位是歐姆。它與電感量L和交流電頻率f的關系為XL=2πfL

3、品質因素Q
品質因素Q是表示線圈質量的一個物理量,Q為感抗XL與其等效的電阻的比值,即:Q=XL/R

線圈的Q值愈高,回路的損耗愈小。線圈的Q值與導線的直流電阻,骨架的介質損耗,屏蔽罩或鐵芯引起的損耗,高頻趨膚效應的影響等因素有關。線圈的Q值通常為幾十到幾百。

4、分布電容
線圈的匝與匝間、線圈與屏蔽罩間、線圈與底版間存在的電容被稱為分布電容。分布電容的存在使線圈的Q值減小,穩定性變差,因而線圈的分布電容越小越好。

三、常用線圈

1、單層線圈
單層線圈是用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。如晶體管收音機中波天線線圈。

2、蜂房式線圈
如果所繞制的線圈,其平面不與旋轉面平行,而是相交成一定的角度,這種線圈稱為蜂房式線圈。而其旋轉一周,導線來回彎折的次數,常稱為折點數。蜂房式繞法的優點是體積小,分布電容小,而且電感量大。蜂房式線圈都是利用蜂房繞線機來繞制,折點越多,分布電容越小

3、鐵氧體磁芯和鐵粉芯線圈
線圈的電感量大小與有無磁芯有關。在空芯線圈中插入鐵氧體磁芯,可增加電感量和提高線圈的品質因素。

4、銅芯線圈
銅芯線圈在超短波范圍應用較多,利用旋動銅芯在線圈中的位置來改變電感量,這種調整比較方便、耐用。

5、色碼電感器
色碼電感器是具有固定電感量的電感器,其電感量標志方法同電阻一樣以色環來標記。

6、阻流圈(扼流圈)
限制交流電通過的線圈稱阻流圈,分高頻阻流圈和低頻阻流圈。

7、偏轉線圈
偏轉線圈是電視機掃描電路輸出級的負載,偏轉線圈要求:偏轉靈敏度高、磁場均勻、Q值高、體積小、價格低。
