如何快速了解零歐電阻在電路中的作用

發布時間:2018-09-21 責任編輯:xueqi

【導讀】到底零歐電阻在電路中的作用是為了將數字地和模擬地分開?還是只是將模擬地和數字地進行電氣連接?還有為什么工程師會選用零歐電阻來解決干擾?是不是很疑惑,那就讓小編為你解惑!

零歐姆電阻不是為了把數字地和模擬地分開,只是使模擬地和數字地進行電氣連接,因?yàn)槟M地和數字地畢竟屬于同一個網絡,最終也還是要連在一起的。

把數模地分開,只是工程師為了解決干擾的一種手段。用零歐姆電阻的方便之處就是它很容易拆卸,拆卸下來可以換其他的器件代替以觀察最終的效果進行對比,而導線不能拆卸。

限流這種觀點,其實不太贊同,零歐姆電阻有阻抗但畢竟小,這得流過多大電流才起到限流作用?幾A?不現實吧,很多電路板達不到這個電流級別。反而有阻抗影響挺大吧,如果零歐電阻阻抗挺大,那在零歐姆上的電壓降產生共模干擾導致的問題不可忽視。

進行數字地和模擬地之間的隔離,其實是一門挺有技術含量的事,屬于EMC的范疇。我不太贊同一些工程師說的,只要是數?;旌想娐肪捅仨殞?duì)數字地和模擬地進行地的分割,然后用個磁珠或零歐姆電阻連起來。具體問題還得具體分析。

我見過很多電路板,采用統一地,也就是不對地分割,當然也就不存在用零歐電阻連接的問題,其EMC可以做得很好。反而一些采用了地分割的電路板,EMC很差。

導致這種現象的原因是工程師對EMC本質的理解偏差。其實EMC很關鍵一點就是環流路徑最小化,如果進行地分割,就要非常注意,一旦信號線跨越地分割線,環流路徑必然增大,EMC性能變差。

而采用統一地的電路板,事先必須對布局做足考慮,對電路模塊進行物理分區(不分割),保證模塊都有自己的回路,就不會影響其他模塊,同時因?yàn)榈貨](méi)有分割,保證了地的完整性。當然具體細節太多了,就不一一介紹。

分割做得好,確實可以做到較好的數模隔離,但是不做分割,EMC不一定差。凡事沒有絕對,沒有哪一種是絕對的好,只是要根據具體的情況決定倒是要不要分割,目的是為了EMC性能,分割只是一種手段,而手段可以多種。還是那句話具體問題具體分析。

另外如果直接用導線連接,會通過很大的電流,兩邊的信號會互相干擾。并且在PCB布線時,很難將兩種地區分開。

零歐電阻可以很好的解決這個問題,它提供了一個很窄的電流通路 并且可以有效區分模擬地和數字地,利于單點接地的實現。其實零歐電阻也是存在阻抗的,因此可以限制電流。

用事實說話

個人lay過一塊使用了0Ω電阻的PCB,一塊陀螺儀的板子,有兩個GND,一個是正常的GND,另一個是專門給gyro用的GyroGND。

考慮用兩個GND的原因是因?yàn)榘遄颖容^小,各種通信接口和芯片都和gyro模塊堆在一起,于是覺得分成兩個GND會減少一些gyro讀數上的noise,但其實上發現不用這樣做,因?yàn)槭悄菐蛯?xiě)程序的沒寫好程序,后來程序改好了noise也沒了。

加了一個0Ω的原因也只是為了做layout的時候方便polygon(鋪銅),因?yàn)殡娮鑳啥说碾娋€會算作不同的網絡。

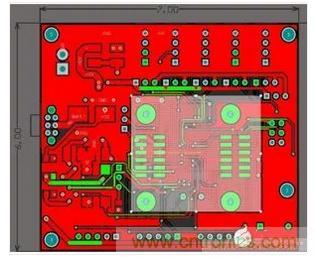

GyroGND的polygon:


GND的polygon:

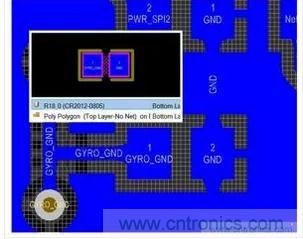

一個是網格鋪,一個是全鋪,可以看到很明顯的分界線。在遠處用一個0Ω的電阻隔開:


如果不用0Ω的電阻隔開而想著lay成兩塊GND的話,鋪銅的時候會悲劇的,軟件會給你鋪到一起去。

所以按照個人現在的經驗來看,在GND網絡上加上0Ω的電阻只是為了把GND分成不同的區域,方便lay板,對降噪本身可能并沒有太顯著的影響。
