一文搞懂雙電源自動切換電路
發布時間:2019-04-15 責任編輯:lina
【導讀】雙電源切換應用非常廣,我們簡單看一下怎么用繼電器,接觸器實現自動切換。
雙電源切換應用非常廣,我們簡單看一下怎么用繼電器,接觸器實現自動切換。

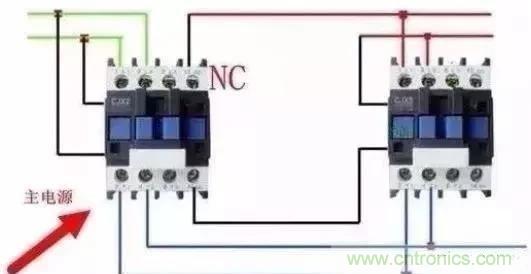

兩個接觸器實現切換
備用電源的線圈走主接觸器的常閉點,主電源接觸器吸合主電路導通。主電源斷電,備用電源通過主接觸器的常閉點導通。如果主電源恢復正常,備用電源斷開。
當然也可以用接觸器互鎖來實現,就是麻煩一點,而且主電源和備用電源同時有電時怎么辦?所以還要接成順序工作的那種,沒必要那么麻煩,方法不唯一。

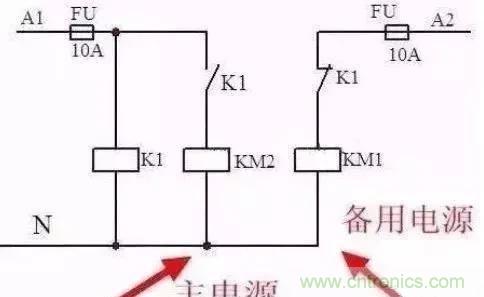

一個繼電器兩個接觸器
主電源的接觸器線圈走繼電器的常開觸點,備用電源的接觸器線圈走繼電器的常閉觸點。
主線路有電的時候,繼電器吸合,常開觸點閉合,主線路導通。常閉觸點斷開,備用電源不工作。當主線路斷電的時候,繼電器也斷電。常開觸點恢復初始斷開狀態,主線路斷開。備用電路的接觸器通過繼電器的常閉觸點開始工作。

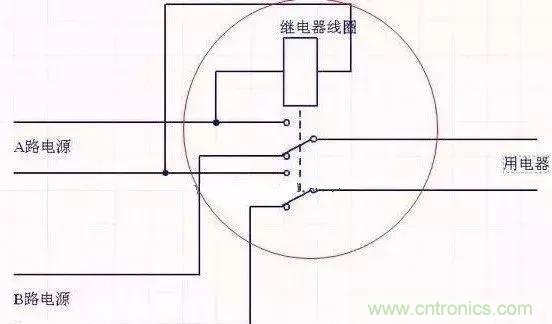

雙轉換觸點繼電器
這個和上面的類似,只不過這個繼電器是雙轉換觸點,通電時,兩組觸點閉合。斷電時兩組觸點閉合。一個電器元件就可以完成。如果A路是單相220伏電源,繼電器的線圈電壓也選用交流220伏的。
接觸器和繼電器在通斷電的時候有時間差,對用電要求很高的設備或者電器會有短暫的反應。比如燈泡明顯閃爍了一下,電機停頓了一下。如果是自鎖線路,你會發現用電設備不工作了。

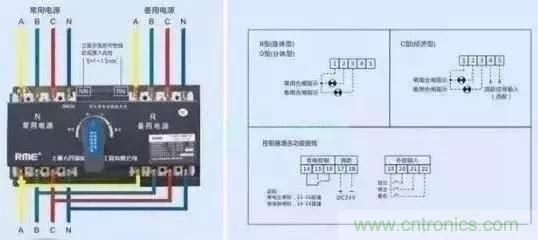

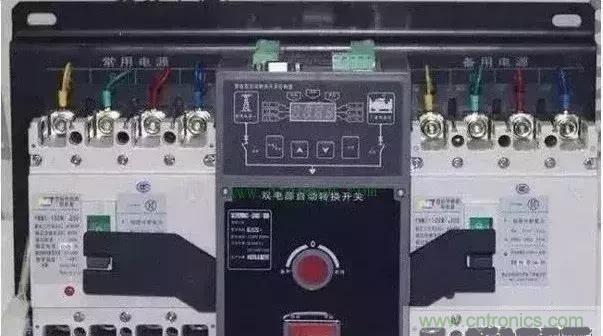

雙電源轉換開關
這個成本有點高,需要手動。如果動手能力強的朋友,完全可以自己動手組裝一個控制電路。
電源轉換肯定有短暫的時間差,不可能中間不斷電達到無縫連接。
雙電源切換開關PC級和CB級的區分:
雙電源切換開關分PC級和CB級,兩者結構大致一樣。 PC級是隔離型的,就像雙投刀開關,加上操作機構構成的。
CB級是斷路器保護型的,由兩個斷路器加操作機構組成,有過載短路保護,和斷路器保護一樣。用戶在選擇時應從以下幾方面來考慮。
(1)從可靠性角度考慮。
PC級的比CB級的可靠性高一些,PC級使用的是機械+電子轉換動作鎖,CB級使用的是電子轉換動作鎖。所以在一些安全性要求比較高的工作產所,建議選擇PC級產品。
(2)從切換時間角度考慮。
兩種產品切換時間不一樣,PC級產品在減速電機上使用比較普遍,因?yàn)殡姍C(jī)轉速高(16-22r /min),電路發生故障后,需等電機轉速減速到一定程度觸發開關動作機構才能斷開,動作時間比較慢,雖然切換時間慢,但是作為機械產品更多的還是從耐用性角度來考慮。
CB級產品常用在居民樓中,故障電源斷開容易,切換時間快速。
(3)PC級雙電源切換開關沒有短路保護功能,用戶是否額外增加斷路器應根據電路系統是否需要來考慮。
雙電源切換開關它的作用是實現雙路電源轉換作用,有無短路保護功能不會對它的運行影響。很多人認為短路功能是用來保護開關,這是錯誤的理解誤區。
(4)加裝隔離開關,會占用空間、增加成本,降低可靠性,建議工業用電系統中隔離開關需控制安裝數量,在居民樓層中沒必要設置隔離開關。
