PCB貼片焊盤上是否能打過孔?
發布時間:2019-07-30 責任編輯:xueqi

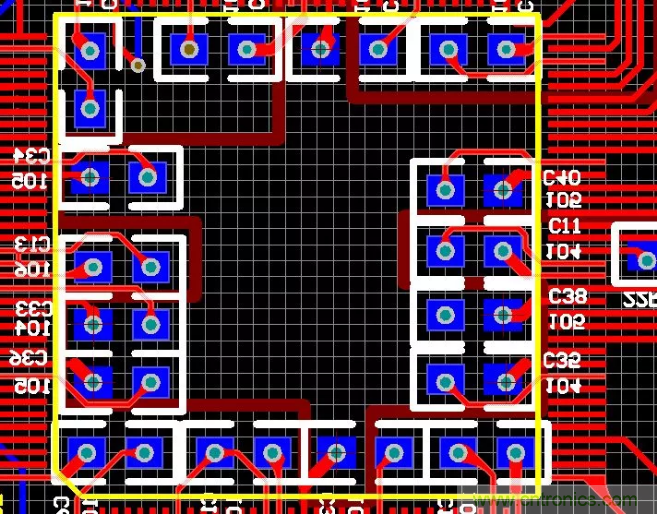

【導讀】在設計電路板時,有時因?yàn)榘遄用娣e的限制,或者走線比較復雜,會考慮將過孔打在貼片元件的焊盤上。對此,一直以來都分為支持和反對兩種意見。以下來具體進行分析其中的原因。

一直以來都分為支持和反對兩種意見。
現將兩種觀點簡述如下。
支持:
網友A
一般需要在焊盤上打過孔的目的是增強過電流能力或加強散熱,因此背面主要是鋪銅接電源或地,很少會放貼片元件,這樣為防止在回流焊時漏錫,可以將過孔背面加綠油,問題也就解決了,在我接觸過的服務器主板電源部分都是這么處理的.
反對:
網友B
一般貼片元件可以彩用回流焊工藝或波峰焊工藝中的一種,波峰焊要求焊盤密度不宜太高,焊盤太密容易造成連錫短路, 貼片IC腳都比較密, 采用回流焊則是首選方案.
而插裝文件則只能采用過波峰焊方式.關于波峰焊和回流焊在網上能找到不少介紹.搞PCB設計的工程師們請先了解一下這些生產工藝才知道如何去設計.
網友C
Protel里面有Fanout規則,就是禁止把過孔打在焊盤上的。
傳統工藝禁止這么做,因?yàn)楹稿a會流到過孔里面。
現在有微過孔和塞孔兩種工藝允許把過孔放到焊盤上,但非常昂貴,咨詢一下PCB廠。
網友D
最好不要打過孔在PAD上,容易引起虛焊。好好整理一下布局,一個小小的過孔的位置應該還是找的到的。
不過,對于貼片元件,回流焊的時候,焊錫會通過過孔流走。所以慎用.
個人建議:在焊盤上打過孔的方式容易造成貼片元件的虛焊,在萬不得已的情況下盡量慎重使用。
