開關型霍爾集成電路有何作用?

發布時間:2020-05-29 責任編輯:lina

【導讀】開關型霍爾集成電路是磁敏感傳感器。當有磁鐵靠近霍爾開關時電路輸出有效信號。開關型霍爾集成電路體積小,靈敏度高,安全可靠,使用簡單,安裝方便。是很好的非接觸式位置開關傳感器。

開關型霍爾集成電路是磁敏感傳感器。當有磁鐵靠近霍爾開關時電路輸出有效信號。開關型霍爾集成電路體積小,靈敏度高,安全可靠,使用簡單,安裝方便。是很好的非接觸式位置開關傳感器。

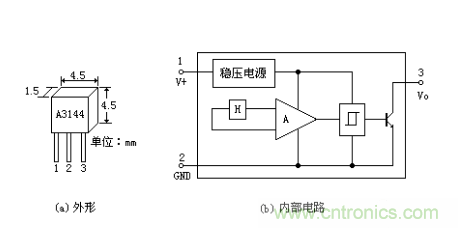

1)圖 1 是一種典型的測量開關型霍爾集成電路,可按圖 2 搭一個電路,電源可選 4.5~24V,本電路選 6V。把萬用表撥在直流 10V 擋。因霍爾集成電路為集電極開路輸出,所以測試時,應加一個 1~2K 的電阻。平時輸出端 3 腳和地 2 腳為高電平(接近電源電壓),當用一小磁鐵(可用 10mm*10mm*15mm 的永久磁鐵,也可把壞的鐵氧體永磁揚砸下一小塊)靠近霍爾集成電路有數字的一面時,如果電壓表指針降到 0.15V 左右時,說明霍爾集成電路是好的。如果當小磁鐵已接觸到霍爾集成電路有字的一面時,電壓表指示仍不下降,可把磁鐵的磁極調一下再試(本電路所示霍爾集成電路是磁鐵 N 極靠近時輸出低電平),如果電壓表指示下降到 0.15V 左右,說明霍爾集成電路是好的,否則說明霍爾集成電路是壞的。

開關型霍爾集成電路有何作用?
圖 1

 開關型霍爾集成電路有何作用?
圖 2

2) 圖 3 是用霍爾集成電路控制繼電器的應用電路,當小磁鐵靠近霍爾集成電路時,繼電器吸合。

開關型霍爾集成電路有何作用?
圖 3

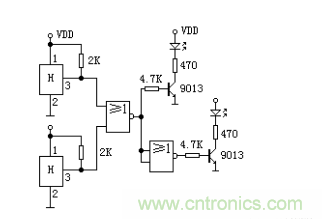

3)圖 4 是公共汽車關門指示電路。當門 1、門 2 都關上時(磁鐵靠近霍爾集成電路),或非門輸出高電平,VT1 導通,綠燈亮,司機可以開車。否則,紅燈亮。

開關型霍爾集成電路有何作用?
圖 4
