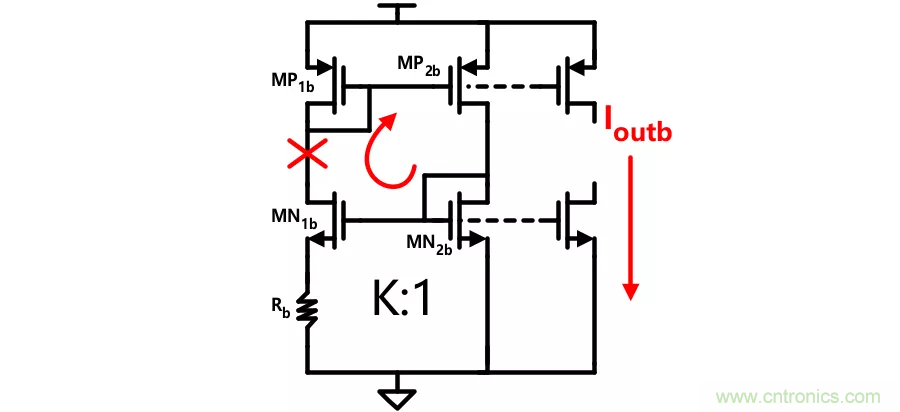

上圖中從紅色標記處斷開環路,假設紅色標記處有一個電流擾動

,那么流過

和

的電流為

,按照順時針?lè)较蚍治觯?/div>
通過PMOS電流鏡,流過

和

的電流為

;
通過

和

的鏡像關系之后,流過

的電流現在為

;
經過上面兩個過程,可見電流通過環路之后被縮小了

倍,該電路是一個正反饋,如果

,那么該電路反饋系數小于1(顯然成立)。

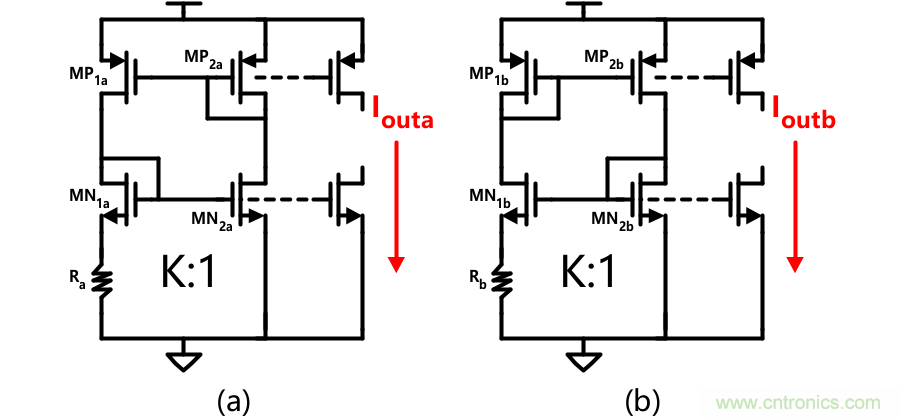

通過上面的兩個簡單分析,可以得到結論:上面兩個圖中電路都是正反饋,不過圖中反饋系數大于1,圖中反饋系數小于1。
從電壓角度理解該電路的反饋特性
以上從電流角度的理解沒有詳細的推導,如果還不能說服你,那么可以閱讀以下具體的環路增益推導過程,假設按照?qǐng)D中標注斷開環路,并加入小信號干擾,計算環路增益。

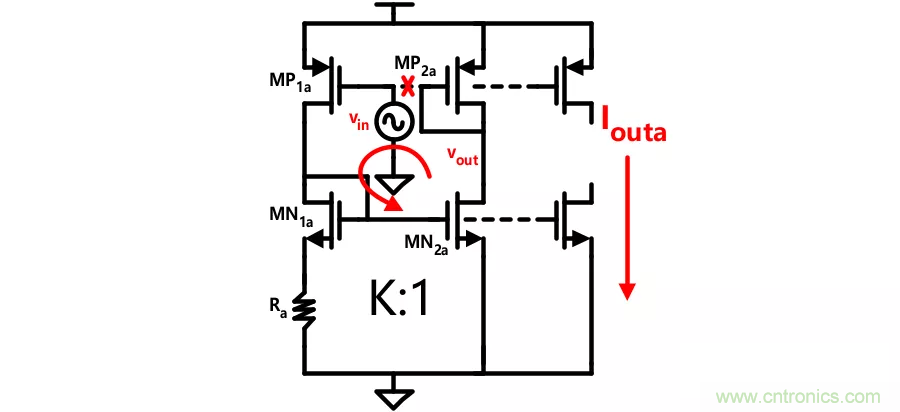

假設在

的柵極斷開環路,并加入小信號電壓激勵,那么環路增益可以由以下兩部分構成:
第一部分:由

柵極到

柵極的共源極放大器增益:
第二部分:由

柵極到

柵極的共源極放大器增益:
所以上面電路的環路增益為:
可見該電路是一個正反饋,如果

,那么該電路反饋系數大于1(顯然成立),所以該電路無法穩定工作。

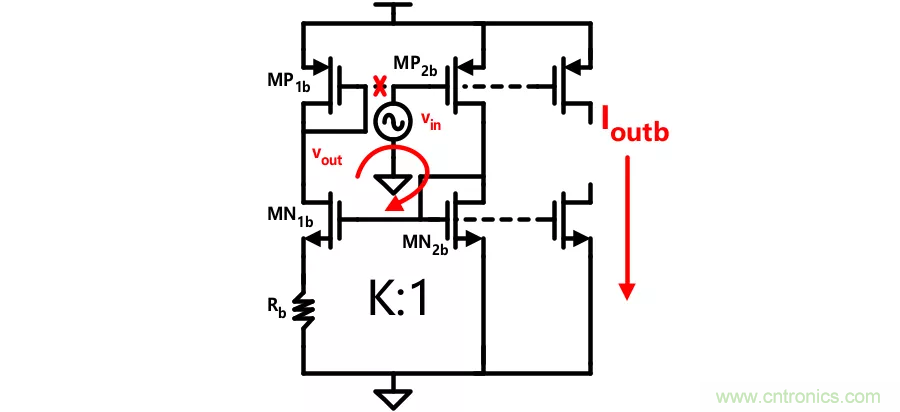

假設在

的柵極斷開環路,并加入小信號電壓激勵,那么環路增益可以由以下兩部分構成:
第一部分:由

柵極到

柵極的共源極放大器增益:
第二部分:由

柵極到

柵極的共源極放大器增益:
所以上面電路的環路增益為:
可見該電路是一個正反饋,如果

,那么該電路反饋系數小于1(顯然成立),所以該電路可以穩定工作。
通過上面的環路增益求解,可以得到結論:上面兩個圖中電路都是正反饋,不過圖中反饋系數大于1,圖中反饋系數小于1,所以圖電路無法穩定工作,圖中電路可以穩定工作。
電路仿真驗證

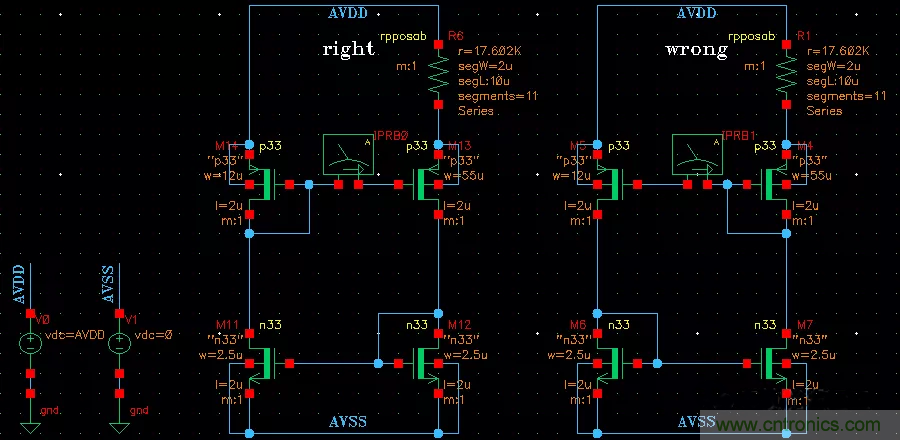

下面通過兩個簡單的電路仿真對比,驗證計算結果的正確性,為了利用之前的電路,這里采用PMOS結構電流源偏置電路。
分別采用stb仿真得到上面兩個電路的幅頻特性曲線,分析環路的增益與反饋類型,結合仿真結果判斷理論計算與仿真結果是否一致。

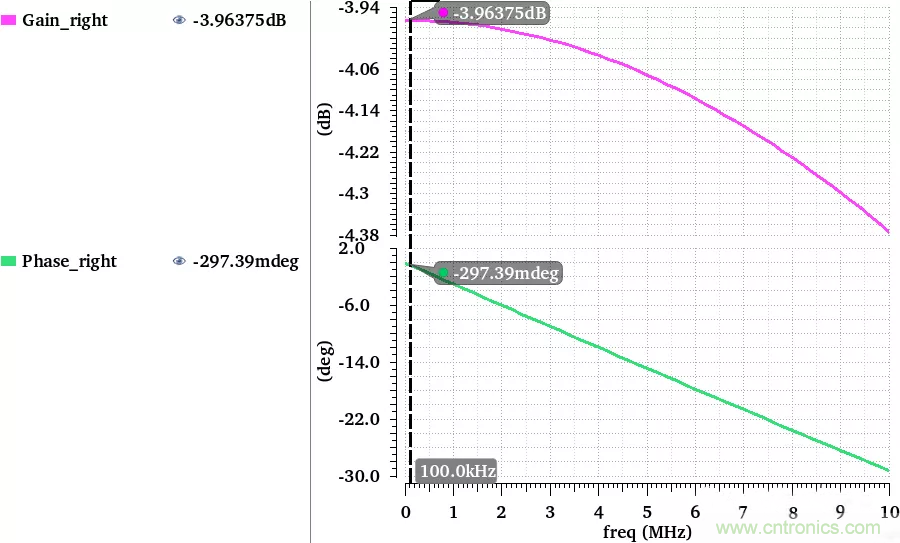

首先觀察正確電路的仿真結果,從環路相頻曲線可以看到,該電路是個正反饋電路,從增益曲線可以看到該電路環路增益小于1。
另一個電路的仿真結果如上所示,從環路相頻曲線可以看到,該電路是個正反饋電路,從增益曲線可以看到該電路環路增益大于1。
按照上面推導結果,結合原理圖中器件的尺寸比值,發現理論計算與仿真結果十分吻合,以上是關于電流源偏置電路的討論和結論。
