確保PoC(同軸電纜供電)通信質量的PoC濾波電感
發布時間:2021-06-16 責任編輯:lina
【導讀】為實現安全輔助行駛、降低環境負荷,提高舒適性,汽車正在不斷進化發展,汽車對車載接口的高速化需求正在增加。 針對雙向通信,已引進汽車以太網,對于單向通信,已引進LVDS。在LVDS傳輸中,為了減輕線束的重量,正在逐步使用以一根同軸電纜實現信號傳輸和電源供給的PoC(同軸電纜供電)技術。本文將介紹PoC濾波電感和磁珠的使用示例和效果。
為實現安全輔助行駛、降低環境負荷,提高舒適性,汽車正在不斷進化發展,汽車對車載接口的高速化需求正在增加。 針對雙向通信,已引進汽車以太網,對于單向通信,已引進LVDS。在LVDS傳輸中,為了減輕線束的重量,正在逐步使用以一根同軸電纜實現信號傳輸和電源供給的PoC(同軸電纜供電)技術。本文將介紹PoC濾波電感和磁珠的使用示例和效果。
適合車載高速接口的傳輸系統
隨著車載接口的高速化和需求增多,在以LVDS傳輸信號的車載攝像頭等系統中,PoC(同軸電纜供電)正在不斷發展。TDK的PoC濾波電感是一種在節省空間的同時保證PoC傳輸特性的產品。
在PoC中,為了隔離寬頻帶的信號和電源,在寬頻帶中確保高阻抗,使用了多個電感組合。

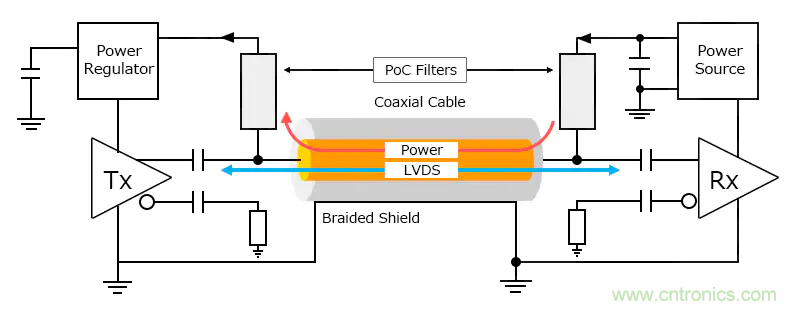

圖1:PoC傳輸系統概要
LVDS-PoC的高速化、大電流化
隨著傳感精度的提高,攝像頭、雷達等傳感裝置正在往大容量,多功能發展,這就需要更高的傳輸速率及更大的電流。因此,對于通信接口(PoC),速率從1.5Gbps提高至 5Gbps左右,功率從1W提高至5W左右。

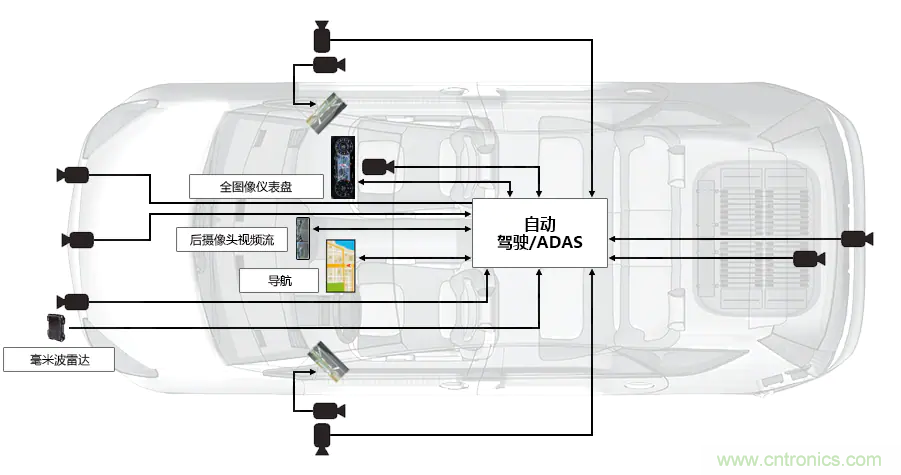

圖2 自動駕駛/ADAS攝像頭模塊
開發最適合PoC濾波器的電感(線圈)
小型化(貼裝面積減少37%)
車載用攝像頭模塊的空間有限,要求產品小型化,縮小貼裝面積。
如果使用一般的電感,與磁珠搭配,大概為4個左右。在相同條件的情況下,使用TDK的PoC濾波電感,只需要1個電感+2個磁珠。這樣,貼裝面積可減少大約37%。 此外,在減少電感數量的同時,需要濾波器能夠在寬頻帶保持阻抗頻率特性,并在高溫環境下維持該特性,從而保證濾波器在最高150°C的條件下正常工作。

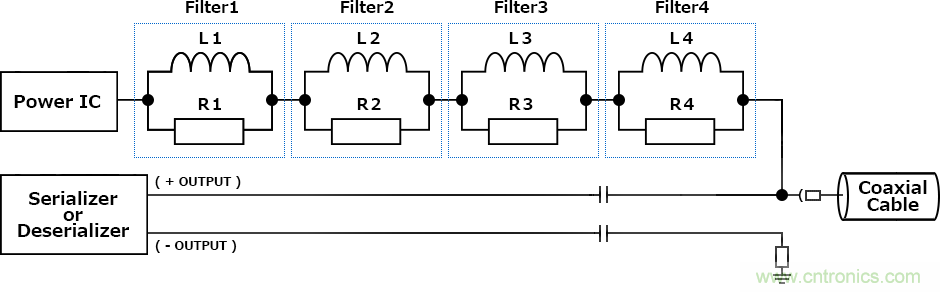

圖3 PoC濾波器組合示例

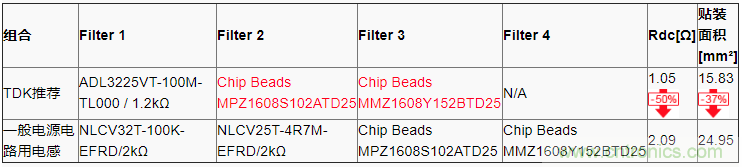

表1 TDK推薦的PoC濾波電感
在寬頻帶保持阻抗特性
PoC濾波電感ADL系列可在寬頻帶保持阻抗特性。
為了應對大電流,如果是一般的電感,要使用多個,如果使用PoC濾波電感ADL系列,可以削減數量。
因此,與使用一般電感的情況相比,可在寬頻帶上將特性紋波控制到很小。
TDK提出的解決方案實現了平坦的頻率特性。

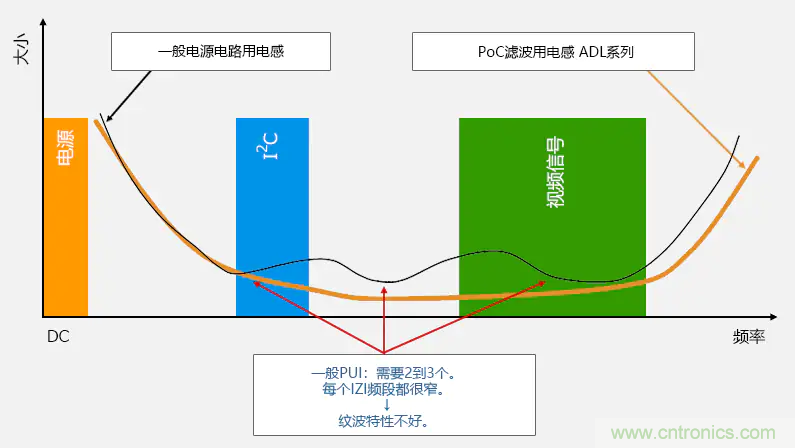

圖4 PoC濾波電感的效果
TDK的PoC濾波電感一覽
如圖5所示,TDK的PoC濾波電感用于"Filter 1"和"Filter 2"中,如果"Filter 1"的電感滿足PoC濾波需求時,"Filter 2"只需要使用磁珠。
根據工作電流和濾波器的要求,TDK不斷推進PoC濾波電感的產品系列開發。(表2)
ADL3225V、ADL3225VT、ADM32FSC、 ADM45FDC-系列是支持寬頻帶的產品,ADL2012系列、MDF1005GAD系列(開發中)是小型化適用于"Filter 2"的產品。另外,為了滿足大電流需求,正在推進ADL3225VM、ADM32FSC系列的產品開發。

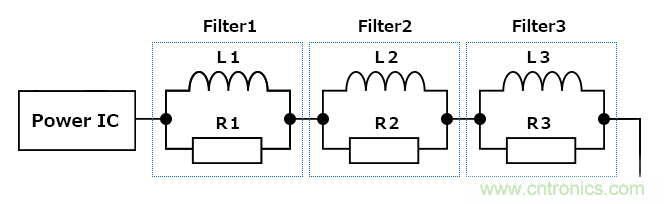

圖5 PoC濾波電感的種類

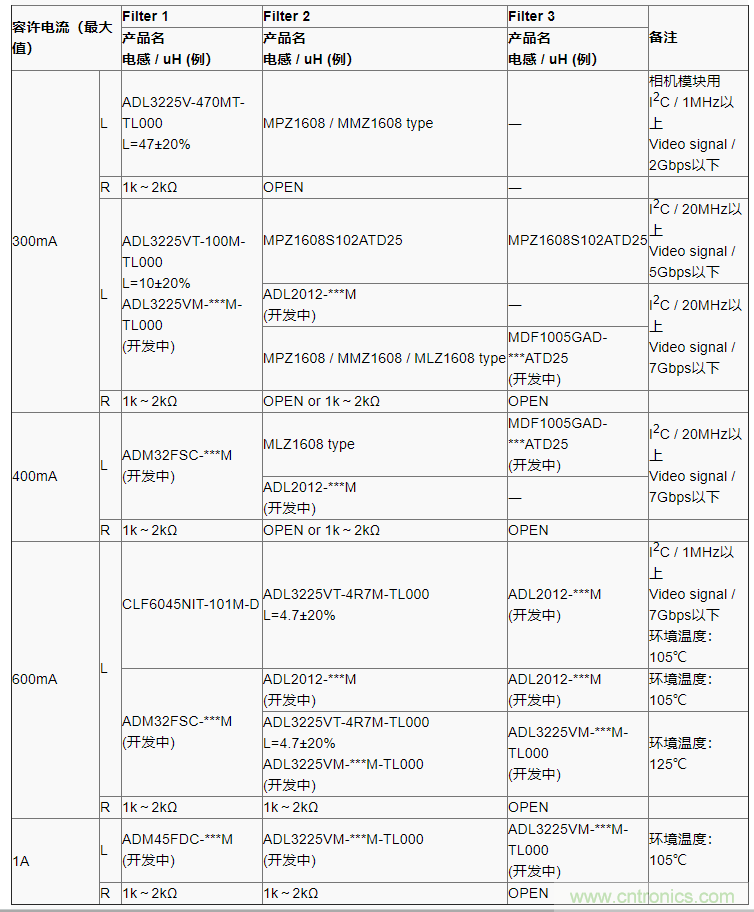

表2:TDK的PoC濾波器結構示例
注:***是電感值或阻抗值。產品詳細規格請參照每個產品的規格書。
<備注>
■ 產品名中的"***"表示電感值或阻抗值。產品詳細規格請參照每個產品的規格書。
■ 電感器或芯片磁珠根據所使用的IC或所要求的濾波器特性的不同會有所不同。
■ 關于產品的組合和濾波器的所需數量、電感值等詳情,請具體咨詢。
