01 安規電容
一、問題
近拆解一個低壓直流電源電路板時，看到電路板上的這個電容器件。?從電路板后面可以看到它跨接了輸出端的地線與輸入高壓端的地線。?這里存在著兩個問題：???這個器件是什么？?為什么需要在輸出輸入隔離之間跨接這個器件？
二、這是什么器件？
這個器件的種類，可以通過查看它上面的銘文來確定。?可以看到上面的標識符為JNC， JY102M。?通過網絡查找該型號器件，?可以知道它屬于安規電容。?它的容量為1000pF，?耐壓為400V。?至于什么是“安規電容”，可以通過網絡查到相應的說明。??在這里就不再重復了。?總之，在這里它就是一個電容器件。
三、電容的作用
上面知道這個器件是電容。?那么為什么在輸出地線與輸入地線之間增加這個電容呢？?觀察電路板上的逆變芯片，它的型號是LP3773。??檢索網絡上這個信號設計電路，可以看到在輸出輸入地線?之間都有這個安規電容。?這個電容從交流上將輸出地線與輸入地線連接在一起了。觀察其它開關電源設計電路，大都具有這個電容，?在這篇博文中詳細介紹了開關電源中的安規電容，也被稱為Y電容的作用，?它的主要作用就是防止開關電源對外產生電磁干擾。

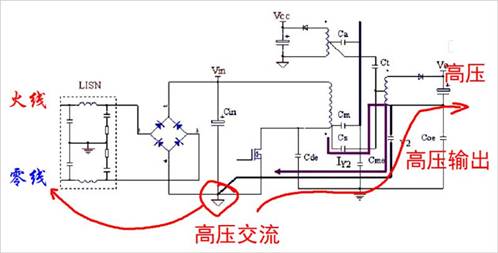

但是我們知道，在普通的開關電源的輸入端的地線，實際上是交流電整流后的公共端，?它相對于零線之間具有幅值較高的交流電壓。?安規電容實際上也會將?這個交流電壓引到輸出端，?所以一般情況下，?這種低壓電源的輸出地線都會被檢測出帶電高壓。?由于安規電容比較小，?這個高壓不會造成人們觸電。
四、引起不安
在之前我的一個博文：是漏電還是電磁輻射中，也記錄了一個老外對于普通手機充電器對手機帶來的高壓的困惑。這實際上就是上述安規電容將交流電源的高壓引到充電器輸出地線上的結果。
※ 總結 ※
本文對拆卸的開關電源內的安規電容進行了觀察。?也知道了它不僅可以降低開關電源對外的高頻輻射，?同時也會把一部分工頻交流高壓帶到輸出端口的底線上。?所以在平時使用充電的手機時，?也是有可能檢測到這個高壓電的。
關于前面內容，我看到網友在評論區中進行了簡明的補充，非常好 ：
這是個簡單的隔離反激開關電源，y電容作用簡單來講就是給開關噪聲提供一個高頻通路來提高EMI性能，之所以稱為安規電容就是它的失效模式為斷路，根據不同的絕緣等級又可以分為Y1，Y2等。之所以稱為隔離電源，簡單理解為電源的原（高壓輸入）副邊（低壓輸出）通過變壓器、y電容等隔離器件以一定的安規距離隔開，副邊低壓輸出端可認為是安全的，只是變壓器、y電容都會通過一定的接觸漏電流，但是很小很小，不同的標準會以不同標準去限制這個電流?？偢杏X說把交流高壓引到輸出端的地線說法比較片面。
