產品特性：

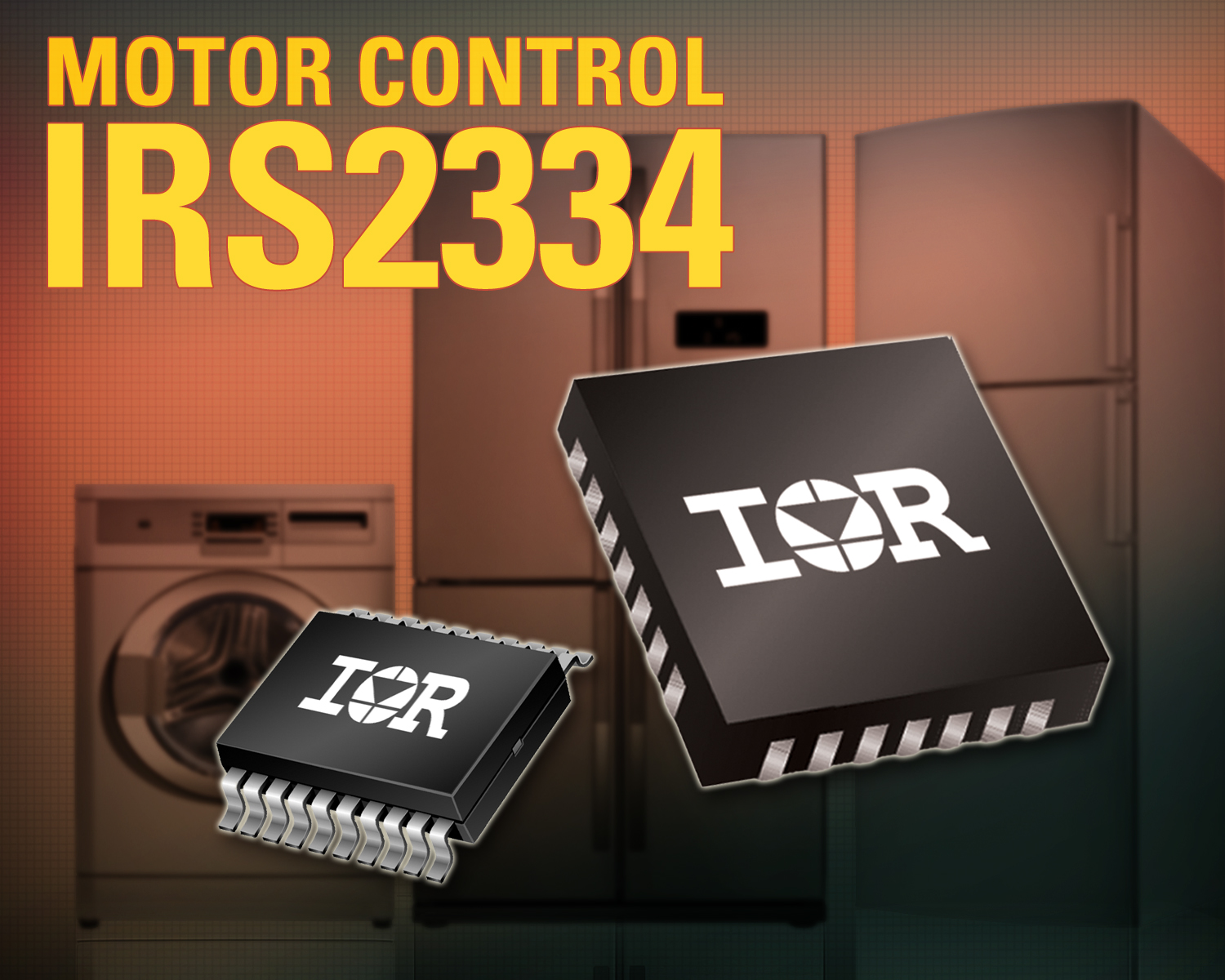

• IRS2334SPbF 采用 SOIC20WB 封裝
• IRS2334MPbF 以 QFN5X5 封裝供貨
• 占位面積只有25 mm2
• 電壓可高達600V

適用范圍：

• 適用于節能家電及工業應用中的反相電機驅動器

全球功率半導體和管理方案領導廠商國際整流器公司 (International Rectifier，簡稱IR) 推出緊湊型三相位600V IC IRS2334SPbF和IRS2334MPbF，適用于節能家電及工業應用中的反相電機驅動器。

IRS2334SPbF 采用 SOIC20WB 封裝，而 IRS2334MPbF 則以 QFN5X5 封裝供貨，占位面積只有25 mm2 ，并按照合適的爬電與間隙距離要求來設計，確保產品堅固可靠，電壓可高達600V。

IR 亞太區銷售副總裁潘大偉表示：“反相電機驅動器的效率要比效率不足50%的標準開關驅動器高80%。IRS2334SPbF 與 IRS2334MPbF 帶來緊湊的解決方案，且易于實施，能夠幫助設計師通過使用尺寸最小的節能逆變器，設計出電動工具、冰箱壓縮機和電風扇等產品。”

IRS2334x 系列提供全面的保護，包括專有的負電壓尖峰  (Vs) 免疫功能，確保在極端的開關條件及短路情況下維持安全操作。這些輸出驅動器具備適合最小驅動器跨導的高脈沖電流緩沖級；而配對傳播延遲則能簡化高頻率應用。此外，浮動通道可在高側配置內驅動 N- 通道功率 MOSFET 或 IGBT。

這些全新的 IC 采用 IR 先進的高壓IC (HVIC) 工藝，采用新一代高壓電平轉換及端接技術，從而提供卓越的電氣過應力保護和更高的現場可靠性。IRS2334x 的功能還包括欠壓鎖定保護、集成式停滯時間保護與擊穿保護。新器件還具備先進的輸入濾波器和低di/dt 柵極驅動器，有助于增加噪聲免疫力。新系列的輸出和輸入同相，并與3.3V 輸入邏輯相兼容。
