村田推出適用SATA GenII-GenIII超小型薄膜片狀共模扼流線圈

發布時間:2012-08-23 來源:電子元件技術網 責任編輯:echotang

導言:村田制作所實現了適用于高速差分接口SATA GenII和SATA GenIII的薄膜片狀共模扼流線圈0806尺寸 (0.85 x 0.65 x 0.45mm) 和0605尺寸 (0.65 x 0.50 x 0.30mm) 的商品化。并且自8月開始量產。此共模扼流線圈是世界首創,同時對應SATA GenII和SATA GenIII的產品。

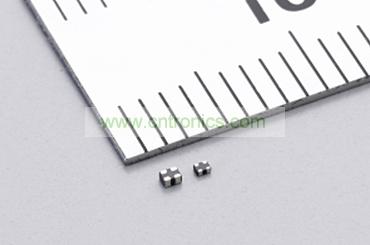

超小型薄膜片狀共模扼流線圈


高速差分接口SATA是使用于電腦和視頻錄制設備等的高速大容量硬盤驅動、作為SSD的接口被廣泛地使用著,估計今后的市場將會更加擴大。到目前為止SATA信號頻段中的噪聲,因?yàn)椴辉诟鱁MI規格的噪聲限制頻段內,所以不存在問題,由于2010年制定了噪聲限制頻率上限為6GHz的CISPR22的規定,因此有必要采取抑制噪聲的措施。為了符合這個限制的要求,以共模扼流圈來抑制噪聲的對策是有必要的,但是至此為止并不存在有遵照SATA GenII規格標準的Scc11特性的產品。因此有了開發符合SATA規格標準并具有優異的抑制高頻段噪聲信號的共模扼流線圈的需求。

為了解決這些問題,通過采用本公司獨創的細微加工技術和SATA應用的噪聲評價技術研制成最適合的線圈,實現了世界唯一能夠適用于SATA GenII規格的Scc11特性的共模扼流線圈的商品化。不但適用于SATA GenII和SATA GenIII的兩種規格,也能夠使用于兩種規格并用的接口,同時更兼具了信號頻段的高信號傳輸特性和消除共模噪聲特性。此外,還備齊了兩種超小型的產品,構成了今后在開展高集成化的SSD中,可以根據節省空間的必要性來選擇不同尺寸的系列產品。

該產品的主要特點包括:適用于SATA GenII和SATA GenIII的兩種規格;超小型/薄型尺寸產品陣容: 實現了0806 (0.85 x 0.65 x 0.45mm) 和0605 (0.65 x 0.50 x 0.30mm) 的兩種尺寸;高共摸噪聲抑制特性;采用薄膜工序,產品具有高度穩定性。主要用于伺服器、客戶端PC、硬盤錄像機的硬盤接口到使用SATA GenII和SATA GenIII的高速差分接口

村田推出的超小型膜片狀共模扼流線圈有兩種產品型號:DLP0NSA070HL2 (0806 尺寸)、DLP0QSA070HL2 (0605 尺寸)。
