（1）密碼鎖的工作時鐘由外部晶振提供，時鐘頻率為50MHz，運算速度高，工作性能穩定。



（2）密碼的設置和輸入由外接鍵盤完成，控制電路的安全系數高，操作方便；



（3）密碼數字可以由鎖的所有者隨意設置，并可更改, 增強了用戶體驗。密碼修改必須符合預設規則，否則無法修改密碼。



（4）開鎖時, 不限制密碼的輸入位數（1到10 位皆可以）, 減少了密碼被破 解的概率（約為10 億分之一的破 解率），密碼鎖的保密能力高。



（5）清除密碼鍵的設定，可以快速清除全部密碼，提高了對突發事件的適應能力。



（6）對輸入的數字密碼既能直接顯示，又能轉換為星號，防治偷 窺，增強保密性。



（7）全部密碼輸入后, 正確時密碼鎖將開啟, 顯示屏出現：Input Right! 指示燈變亮。錯誤時，顯示屏出現：Input Failed! 指示燈變滅。



（8）設有斷電保護裝置，保證電路不會因掉電失去所修改的密碼，而回到最初的密碼值，增強密碼的穩定性。





本系統設計主要包括硬件設計和軟件設計兩部分，均采用模塊化設計。其中硬件設計主要包括中央控制模塊、微控制器、顯示模塊、輸入模塊、外圍電路等內容。軟件設計包括狀態控制模塊，邏輯控制模塊，液晶顯示驅動模塊，EPROM 驅動模塊，掃描輸入模塊等構成。系統結構框架圖如圖1 所示。

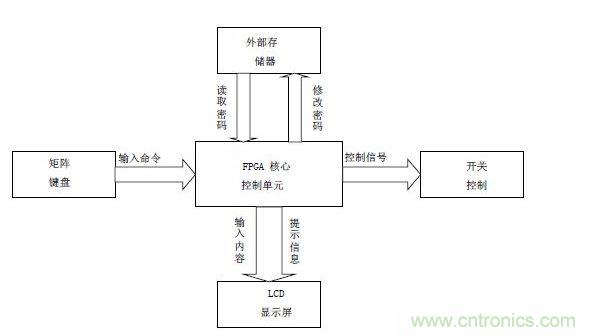

圖1：系統結構框架圖



設計采用模塊化編程方式，整個程序由液晶LCD1602 模塊(LCD1602.v)、矩陣鍵盤模塊(Matrix_Keys.v)、存儲芯片AT24C02 模塊(AT24C_XX.v) 和頂層邏輯功能模塊(password.v) 組成。頂層邏輯功能模塊(password.v) 調用其他3 個模塊完成頂層功能的設計。如圖2 所示。

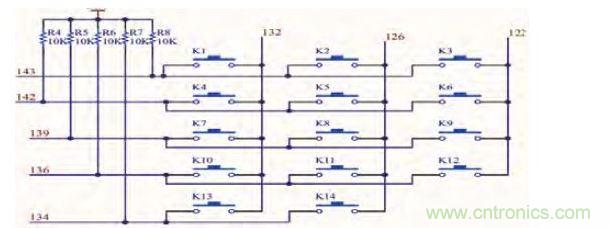

圖2：矩陣鍵盤原理圖



3.1 輸入模塊



由于鍵盤按鍵數量較多，為了減少I/O 口的占用，本設計將按鍵排列成矩陣形式。在矩陣式鍵盤中，每條水平線和垂直線在交叉處不直接連通，而是通過一個按鍵加以連接。這樣，8 個端口就可以構成3*5=15個按鍵，實際上我們只用14 個按鍵就足以解決密碼問題，比之直接將端口線用于鍵盤多出了一倍，而且線數越多，區別越明顯，比如再多加一條線就可以構成20 鍵的鍵盤，而直接用端口線則只能多出一鍵（9 鍵）。故在需要的鍵數比較多時，采用矩陣法來做鍵盤是更合理的方案。



3.2 顯示模塊與外圍電路



本設計選用了LCD1602 作為顯示模塊的核心，可以方便地顯示所需的數字和提示語，具有界面人性化、功耗低、速度快、節約控制器資源等優點。外圍電路主要是一個受控制器控制的LED，由于表示鎖的開啟與關閉。



3.3 存儲模塊



本設計使用存儲芯片AT24C02 作為密碼的外部存儲器。二線制串行EEPROM—24C02是低工作電壓的2K 位串行電可擦除只讀存儲器，內部組織為256 個字節，每個字節8 位，該芯片被廣泛應用于低電壓及低功耗的工商業領域。設計使用I2C 協議實現控制器與存儲器的聯結，實現密碼保存，并保證密碼不會因斷電丟失。



本系統利用上述系統模塊作為硬件基礎，使用VHDL 語言編寫程序，實現了五大主要功能：



（1）確認密碼：通過掃描矩陣鍵盤，判斷用戶輸入內容，將鍵入的數碼與密碼存儲器中的密碼進行比較，判斷密碼的正誤，并控制密碼鎖的開關；



（2）清除密碼：輸入密碼過程中發生按鍵失誤，可以通過選擇清除鍵清除當前全部的密碼，方便重新輸入；



（3）密碼保護：通過顯示切換鍵，可以切換顯示模式。在顯示數字模式下，顯示屏即顯示輸入的數字，方便用戶操作；在保護模式下，顯示的密碼用“*”表示，防止外界偷 窺，提高安全性能；



（4）修改密碼：當密碼鎖處于打開狀態時，默認識別當前用戶為鎖的持有者，允許修改密碼。但修改密碼必須符合密碼鎖內設的“潛在規則”，否則無法完成修改，防止密碼鎖被破壞；



（5）斷電保護：設置電路保護結構，保證電路不會因掉電失去所修改的密碼，而回到最初的密碼值。



其工作流程圖如圖3。

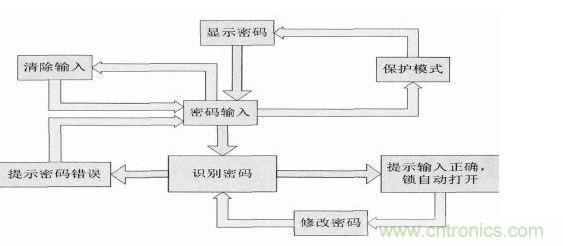

圖3：工作流程圖



在設計過程中，首先針對各個模塊，使用Quartus II 等軟件進行仿真，然后將程序燒錄進行硬件調試。最后，將整個系統程序進行全編譯, 進行整個系統的軟件仿真，仿真通過后進行整個系統的硬件調。



本設計開創性地提出了修改密碼“潛在規則”的概念，即在修改密碼時，新密碼必須滿足密碼鎖制作時預設的潛在規則，否則無法成功修改密碼，例如：潛在規則為密碼必須為七位數，則在修改密碼時若輸入為五位數則會提示密碼修改失敗。本設計的意義在于，當入侵者通過非法手段獲取正確密碼并開鎖后，如果短時間內不能發現潛在規則，就不得不放棄修改密碼，防止用戶利益二次受損。另外潛在規則的設計方式還可以為密碼所有位數和等于N，必須為偶數等等，每一種潛在規則都有對應的說明書，所以即使批量生產也不存在潛在規則被破 解的問題。此外，用戶在忘記密碼時可以根據說明書，聯系潛在規則回憶密碼。另外，密碼鎖支持1~10 位任意位10 進制數作為密碼，遠大于一般密碼鎖，靈活性極高，可組合出約11 億種密碼組合，從概率學上講，隨機破 解密碼為不可能事件。



基于FPGA 適用于設計狀態機的特點，通過Quartus II 仿真以及實物測試，證明本數字密碼鎖具有功能完善、工作穩定、安全系數高的特點，通過修改密碼方案的創新，使其在實際應用中能進一步顯示優良的安全性能，具有較好的發展前景。
