【導讀】在實際應用中，功率分析儀有時需要和外部管理軟件進行通訊，遠程設置測量參數、更改測量模式等。而在功率分析儀所提供的多個接口中，如何選擇才能使我們的測量更為便捷呢？
在進入現場測量之前，我們先了解下市面上功率分析儀通常會提供的通訊接口：

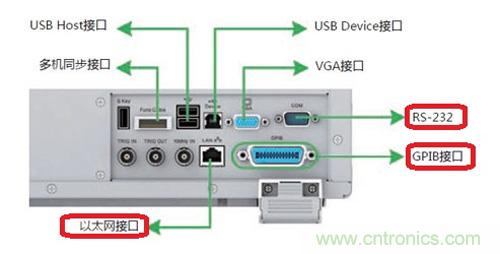

圖1.通訊接口
1、標準串口（RS232）
通訊線路簡單，只要一根交叉線即可與PC主機進行點對點雙向通訊。線纜成本低，但傳輸速度慢、不適于長距離通訊。消費類PC機也逐漸取消了該接口，目前多存在于工控機及部分通信設備中。
工控機在安裝完系統及必要的驅動后，其串口便可直接使用，網上也有許多流行的串口調試工具可用于測試儀器。用戶二次開發通訊程序也相對簡單。

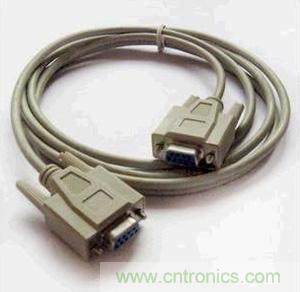

圖2.串口連接線
2、GPIB
可用一條總線連接若干個儀器，組成一個自動測試系統。通訊速率較低，常用于發送控制類命令，適用于電氣干擾輕微的實驗室或生產現場。由于普通的PC機及工控機較少提供GPIB接口，所以需要購買專用的控制卡、安裝驅動程序后才能與儀器通訊。

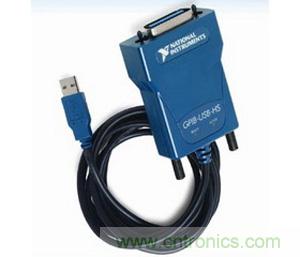

圖3.GPIB控制卡

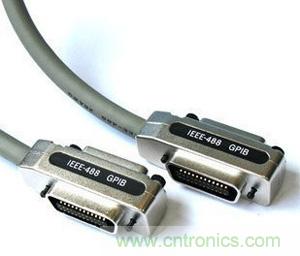

圖4.GPIB支持串連的連接線
3、以太網
可靈活組網、多點通訊、傳輸距離不限、高速率等優點，使其成為目前主流的通訊方式，市面絕大多數儀器也會提供以太網接口。
4、無線
除了后面板可見的通訊接口，致遠電子的PA2000mini/6000mini/PA5000/PA8000均已內置802.11無線接口。
可以將儀器與無線路由相連接，或連接到手機的WIFI熱點。
結論
1、在對通訊速率要求不高、不需要長距離通訊、只存在一臺主機、一臺儀器的場合下，使用串口可以更快的開始測量。
2、在需要與校準源、信號發生器等儀器同時連接，且它們均提供GPIB接口時，可以將功率分析儀的通訊方式改為GPIB。
3、以太網接口是我們所推薦的連接方式，短距離通訊時可以用一根雙絞線直接與工控機、或筆記本電腦相連。遠距離通訊時，還可以增加交換機，實現一臺主機控制多個儀器。
4、在某些特殊場合下，不具備進行有線通訊的條件時，可以使用致遠PA2000mini、PA8000系列功率分析儀所特有的無線通訊接口。例如，某同事與客戶在動車牽引車內測量時，就是將功率分析儀、PC主機同時連接到手機WIFI熱點上，然后在PC主機上遠程無線操作儀器。
5、PA系列功率分析儀內置FTP服務器，在以太網或無線連接建立后，可以通過PC主機或手機的瀏覽器進行訪問，將儀器內存儲的測量數據直接下載到PC主機硬盤，或手機存儲空間中。
