底板內置全固態電池,瞄準應用于輔助電源

發布時間:2010-07-02 來源:技術在線

產品特性:
  • 厚度僅為0.17mm
  • 電池的輸出電壓為4.1V
  • 容量為0.7mAh
  • 瞬時電流高達30mA~40mA
應用范圍:
  • 無線用途

不僅是電容器及IC,就連電池也開始內置在印刷底板中。沖Printed Circuits試制出了內置薄型全固態鋰離子充電電池的4層印刷底板,并在2010年6月舉辦的安裝技術國際展會“JPCA Show 2010”上進行了參考展示。“已開始與多家設備廠商討論使用方法,希望最早于2011年啟動業務”(沖Printed Circuits技術本部商品開發部擔當部長中澤哲夫)。

改變產品設計

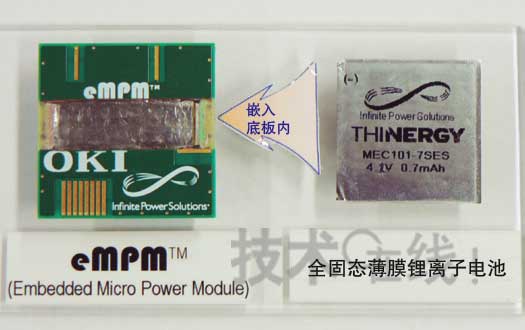

內置的全固態電池是美國Infinite Power Solutions(IPS)的開發品,厚度僅為0.17mm。因此,即使在4層印刷底板上內置,底板整體厚度也可控制在0.8mm(圖1)以下。沖Printed Circuits沒有公開底板的具體制造方法,但中澤表示,“內置電池時需要不同于此前的部件內置底板制造技術”。

沖Printed Circuits認為,通過在底板上內置電池,不僅有助于實現設備的小型化,還可改變產品設計。比如,間歇性工作的手機用模塊中,當無需電力時可對底板內的電池進行充電,需要高輸出功率時則進行放電。這樣,由于可減小主電源的最大電力供應量,因此可實現主電源的小型化。另外,通過使電池與電路靠近設置,還不易受到由外部噪聲導致的電壓變動的影響。

沖Printed Circuits選擇IPS的電池是因為,“在進行評測的眾多薄型全固態電池中,該電池的產品性能最高”(中澤)。電池的輸出電壓為4.1V,容量為0.7mAh,容量比同等尺寸的其他公司產品大,瞬時電流高達30mA~40mA,“可用于無線用途”(中澤)。據稱,這種電池的低溫高溫特性均很出色,經確認試制的4層底板即使經過回流工序,電池的特性也沒有發生劣化。

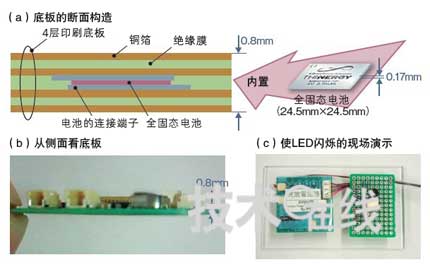

圖1:即使內置電池也僅厚0.8mm
沖Printed Circuits在厚度為0.8mm的4層印刷底板上內置了IPS開發的厚0.17mm的全固態鋰離子充電電池(a,b)。
現場演示利用該底板試制充放電電路,使LED閃爍。
