產品特性:

• 內置串聯電阻消除功能
• 提供精確和節省空間的微功率溫度監視解決方案

應用范圍:

• 提供在系統熱控制、能量收集等應用
• 可以在臺式和筆記本電腦等上應用

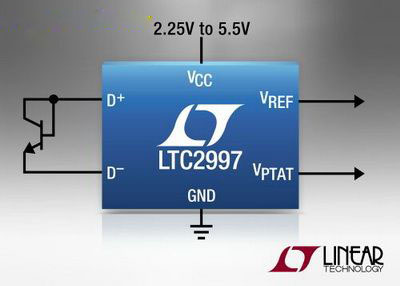

LTC2997凌力爾特公司推出高準確度溫度至電壓轉換器 LTC2997，該器件具面向 2.5V 至 5.5V 系統的內置串聯電阻消除功能。今天很多低壓系統依靠溫度來估計系統的總體狀態和可靠性。傳統的可實現方案需要采用一連串的濾波器、一個高精度的基準和一個電流源，因而形成了一種復雜的轉換電路，一旦在設計時不夠謹慎就很容易產生誤差。LTC2997 是一種簡單的溫度監視解決方案，以 ±1°C 的準確度測量遠端二極管的溫度，或以 ±1.5°C 的準確度測量本地溫度，而且輸出一個與絕對溫度成正比的電壓。LTC2997 提供一種精確和節省空間的微功率溫度監視解決方案。

LTC2997 的簡單性、準確度和微功耗滿足了多種應用的需求，包括系統熱控制、能量收集、臺式和筆記本電腦、網絡服務器以及環境監視等應用。兩個電流檢測輸入可配置為測量本地或遠端溫度。當測量二極管或晶體管電壓時，一種內置算法消除了傳感器串聯電阻引起的誤差。它還提供了一個 1.8V 的電壓基準輸出以與外部 ADC 共享，或產生溫度門限電壓以與 VPTAT 輸出比較。

LTC2997 具有商業、工業和汽車級版本，分別支持 0°C 至 70°C、-40°C 至 85°C 和 -40°C 至 125°C 的工作溫度范圍。目前提供的 LTC2997 采用了 RoHS 兼容的小型 6 引腳 2mm x 3mm DFN 封裝。千片批購價為每片 1.45 美元。

性能概要：LTC2997

* 將遠端或內部二極管的溫度轉換成模擬電壓
* ±1°C 的遠端溫度準確度
* ±1.5°C 的內部溫度準確度
* 內置串聯電阻消除
* 2.5V 至 5.5V 電源電壓
* 1.8V 基準電壓輸出
* 3.5ms VPTAT 更新時間
* 4mV/°C 輸出增益
* 170μA 靜態電流
* 6 引腳 2mm x 3mm DFN 封裝
